УСТРОЙСТВО ШУРУПОВЕРТА

13

12

7

11

14

16

17

6

19

18

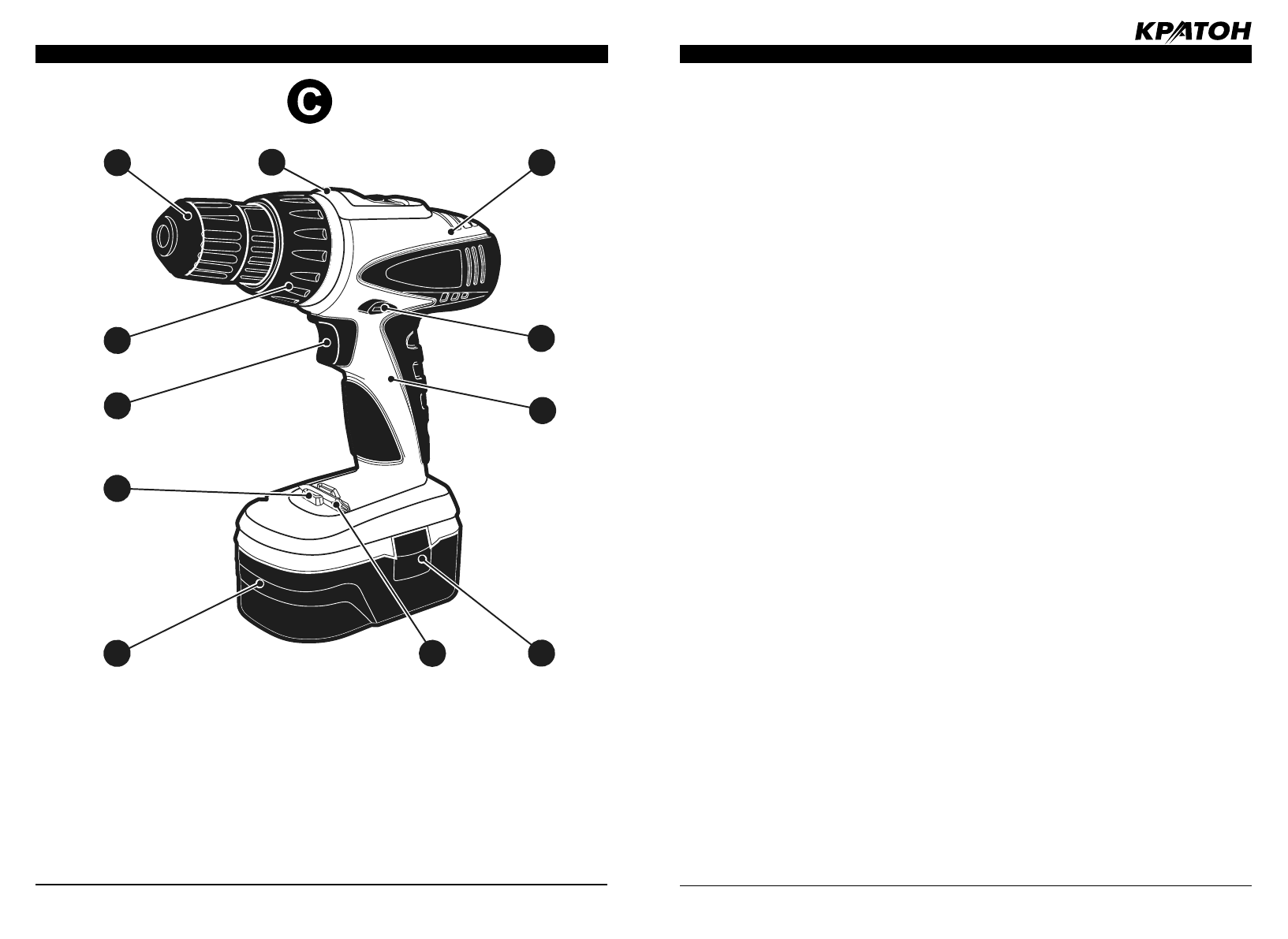

Рисунок С — общий вид шуруповерта.

6. Насадка отверточная (бита)

7. Батарея аккумуляторная

11.  Держатель  отверточной  насадки

(биты)

12. Кнопка пуска

13. Обойма регулятора крутящего момен-

та

14. Сверлильный патрон

15. Маркер

16. Корпус

17.  Переключатель  направления  враще-

ния сверлильного патрона (реверс)

18. Рукоятка

19. Кнопка фиксирующая (2 шт.)

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

положение  обоймы  13  соответствует

определенной  величине          предельного

крутящего момента, что используется при

заворачивании  саморежущих  шурупов  в

различные виды материалов.

Выбор  направления  вращения  свер-

лильного патрона

•

Шуруповерт  оснащен  переключателем

направления  вращения  17  (реверсом)

сверлильного патрона 14 (см. рис. С), что

используется  при  различных  режимах

работы.  Для  установки  нужного  направ-

ления  вращения  необходимо  нажать  на

переключатель 17 и перевести его в одно

из  трех  положений.  Среднее  положение

переключателя  17    блокирует  кнопку  пу-

ска  12  и  не  дает  включить  шуруповерт  в

работу.  Два крайних положения переклю-

чателя 17 соответствуют вращению свер-

лильного патрона 14 по или против часо-

вой стрелки. На торцах  переключателя 17

нанесены соответствующая маркировка в

форме  стилизованных  стрелок,  позволя-

ющих выбрать необходимое направление

вращения сверлильного патрона 14.

Зарядка аккумуляторной батареи с по-

мощью зарядного устройства

•

Зарядку аккумуляторной батареи выпол-

няют в следующей последовательности:

— заблокируйте кнопку пуска  12 шурупо-

верта,  установив  переключатель  направ-

ления    вращения  17  в  среднее  положе-

ние;

— удерживая шуруповерт за рукоятку 18,

одновременно  нажмите  на  кнопки  фик-

сирующие  19  и  снимите  аккумуляторную

батарею 7 (см. рис. С и E1);

—  установите  аккумуляторную  батарею

7  в  зарядное  устройство  4  (см.  рис.  Е2).

Вставьте  штекер  20  блока  питания  3  в

штекерный  разъем  зарядного  устройства

4. Вставьте вилочные контакты блока пи-

тания  3  в  розетку  электросети  (220  В,  50

Гц).

•

Зарядное  устройство  4  снабжено  инди-

катором  зарядки  —  красный  светодиод

21.  Если  аккумуляторная  батарея  встав-

лена  должным  образом,  то  на  зарядном

устройстве  4  загорится  красный  светоди-

од 21 и начнется процесс зарядки.

•

Время, затрачиваемое на  зарядку акку-

муляторной  батареи,  указано  в  техниче-

ских  характеристиках  и  контролируется

пользователем самостоятельно. По исте-

чении этого времени необходимо прекра-

тить зарядку аккумуляторной батареи.

•

Отсоедините  блок  питания  3  от  розетки

электросети  и  снимите  аккумуляторную

батарею 7 с зарядного устройства 4.

•

Удерживая  шуруповерт  за  рукоятку  18,

установите  аккумуляторную  батарею  7

(см. рис. С и E1) до характерного щелчка

фиксирующих кнопок 19.

•  ВНИМАНИЕ!

Нагрев  зарядного  устрой-

ства и аккумуляторной батареи в процес-

се  зарядки  является  нормальной  ситуа-

цией.

•  ВНИМАНИЕ!

Не  оставляйте  зарядное

устройство  без  аккумуляторной  батареи

включенным  в  электросеть.  Случайное

замыкание  контактов  зарядного  устрой-

ства  металлическим  предметом  (монета,

скрепка  и  т.п.)  может  привести  к  пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной  батареи  от  случайного  ко-

роткого замыкания — это может привести

к  ее  повреждению  и  другим  неблагопри-

ятным последствиям.

Особенности  зарядки  и  эксплуатации

никель-кадмиевой аккумуляторной ба-

тареи

•

Не производите зарядку аккумуляторной

батареи  при  температуре  окружающей

среды  ниже  +10

°C  и  выше  +40  °C.

Рекомендуемая  температура  зарядки

аккумуляторной батареи +24

°C.
