Дрель-шуруповерт аккумуляторная CD-12-Li-1,5; CD-14,4-Li-1,5; CD-18-Li-1,5; CD-18-Li-2,0
артикул 3 11 01 054, 3 11 01 055, 3 11 01 056, 3 11 01 057
16
21
Устройство шуруповерта

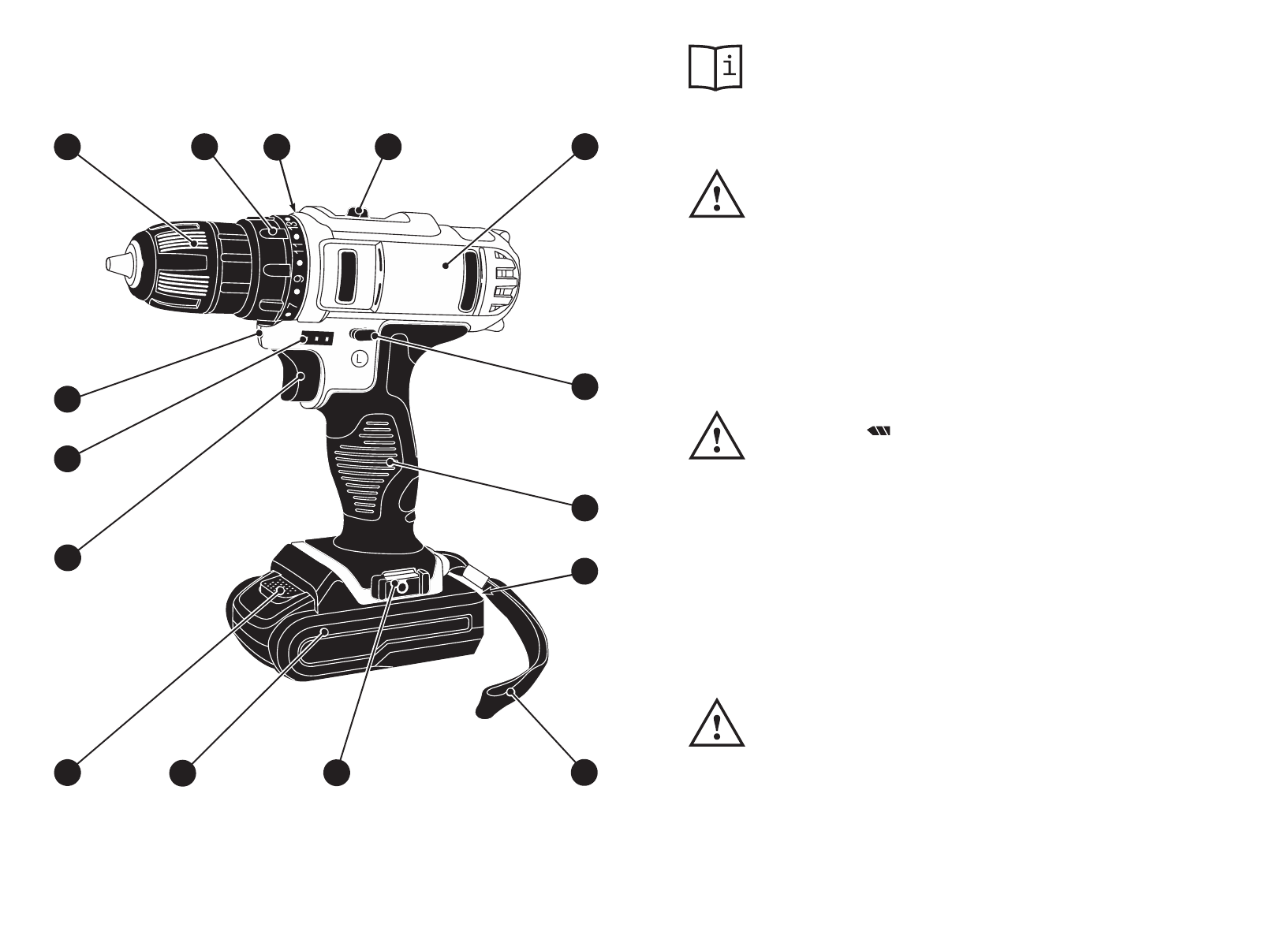

Рисунок 1
— Общий вид шуруповерта
4
3
1
2
5
6
7
9
8
10
11
12
13
14
15
— с достаточным усилием затяните сверлильный патрон 5;
— вставьте в магнитный держатель 18 отверточную насадку
(биту) 16.
Выбор режима работы и регулирование предельного крутя-
щего момента затягивания
•
Шуруповерт может работать в двух режимах работы:
— сверление отверстий в металлах, пластмассах, древесине;
— заворачивание (отворачивание) саморежущих шурупов в
конструкции, изготовленные из различных конструкционных
материалов (металл, пластмасса, древесина);
— заворачивание (отворачивание) гаек, винтов в крепежных со-
единениях с помощью отверточных насадок (бит).
• Для установки режима «сверление» выполните следующие
действия:
— заблокируйте кнопку пуска 2 шуруповерта, установив
переключатель направления вращения 10 в среднее положе-
ние (см. рис. 1);
— возьмите и удерживайте шуруповерт одной рукой за рукоят-
ку 11, другой рукой вращая обойму 6, установите ее так, чтобы
символ
, нанесенный на ней, совместился с маркером 7 на
корпусе 9. Шуруповерт готов для работы в режиме «сверле-
ние».
• Любые другие положения обоймы 6 относительно маркера
7 на корпусе 9 являются режимом работы шуруповерта «заво-
рачивание (отворачивание) саморежущих шурупов». Каждое
положение обоймы 6 соответствует определенной величине
предельного крутящего момента, что используется при завора-
чивании саморежущих шурупов в различные виды материалов.
Переключение передач и выбор направления вращения свер-
лильного патрона
•
Шуруповерт оснащен двухступенчатым планетарным редук-
тором, что позволяет ему работать в двух диапазонах частоты
вращения сверлильного патрона 5, и используется при раз-
личных режимах работы. Переключение передач производится
при помощи клавиши 8.
•
Шуруповерт оснащен переключателем направления враще-
ния 10 (реверсом) сверлильного патрона 5, что используется
при различных режимах работы. Для установки необходимого
направления вращения необходимо нажать на переключатель
10 и перевести его в одно из трех положений. Среднее поло-
