Дрель-шуруповерт аккумуляторная CD-12-Li-1,5; CD-14,4-Li-1,5; CD-18-Li-1,5; CD-18-Li-2,0
артикул 3 11 01 054, 3 11 01 055, 3 11 01 056, 3 11 01 057
20
17
1. Кнопка фиксирующая
2. Кнопка пуска
3. Светодиодная панель
4. Лампа подсветки рабочей зоны
5. Сверлильный патрон
6. Обойма регулятора крутящего мо-
мента
7. Маркер
8. Клавиша переключения передач
9 Корпус
10. Переключатель направления враще-
ния шпинделя (реверс)
11. Рукоятка
12. Гнездо для подключения штекера
зарядного устройства
13. Ремешок
14. Бобышка
15. Батарея аккумуляторная
•
Общий вид шуруповерта показан на рисунке 1, его подробное
устройство приведено на схеме сборки (см. приложение Б).
•
Шуруповерт состоит из следующих основных узлов: сверлиль-
ный патрон 5, корпус 9, рукоятка 11 и аккумуляторная батарея 15
— собранных в единый механизм. При работе шуруповерт удер-
живают за рукоятку 11.
•
Данная модель шуруповерта снабжена съемной оригинальной
аккумуляторной батареей 15. Аккумуляторная батарея 15 снаб-
жена гнездом 12 для подключения штекера зарядного устрой-
ства.
•
В корпусе 9 смонтированы (см. рис. 1 и схему сборки) электро-
двигатель постоянного тока, двухступенчатый планетарный ре-
дуктор и другие узлы и детали (см. схему сборки).
•
Электропитание электродвигателя осуществляется от акку-
муляторной батареи 15. Пуск шуруповерта в работу и плавное
регулирование частоты вращения сверлильного патрона 5 осу-
ществляют нажатием на кнопку пуска 2. При нажатии на кноп-
ку пуска 2 происходит автоматическое включение лампы 4 для
подсветки рабочей зоны. При отпущенной (не нажатой) кнопке
пуска 2 электропитание на электродвигатель не подается и шу-
руповерт не работает. В кнопку пуска 2 встроен электронный
регулятор частоты вращения сверлильного патрона 5. Частота
вращения сверлильного патрона 5 зависит от интенсивности
нажатия на кнопку пуска 2, т.е. чем сильнее Вы нажимаете, тем
выше скорость вращения и наоборот.
•
Наличие электронного регулятора частоты сверлильного па-
трона 5 позволяет подбирать его оптимальную частоту враще-
ния при работе в зависимости от вида материала и диаметра
отверстия или саморежущего шурупа.

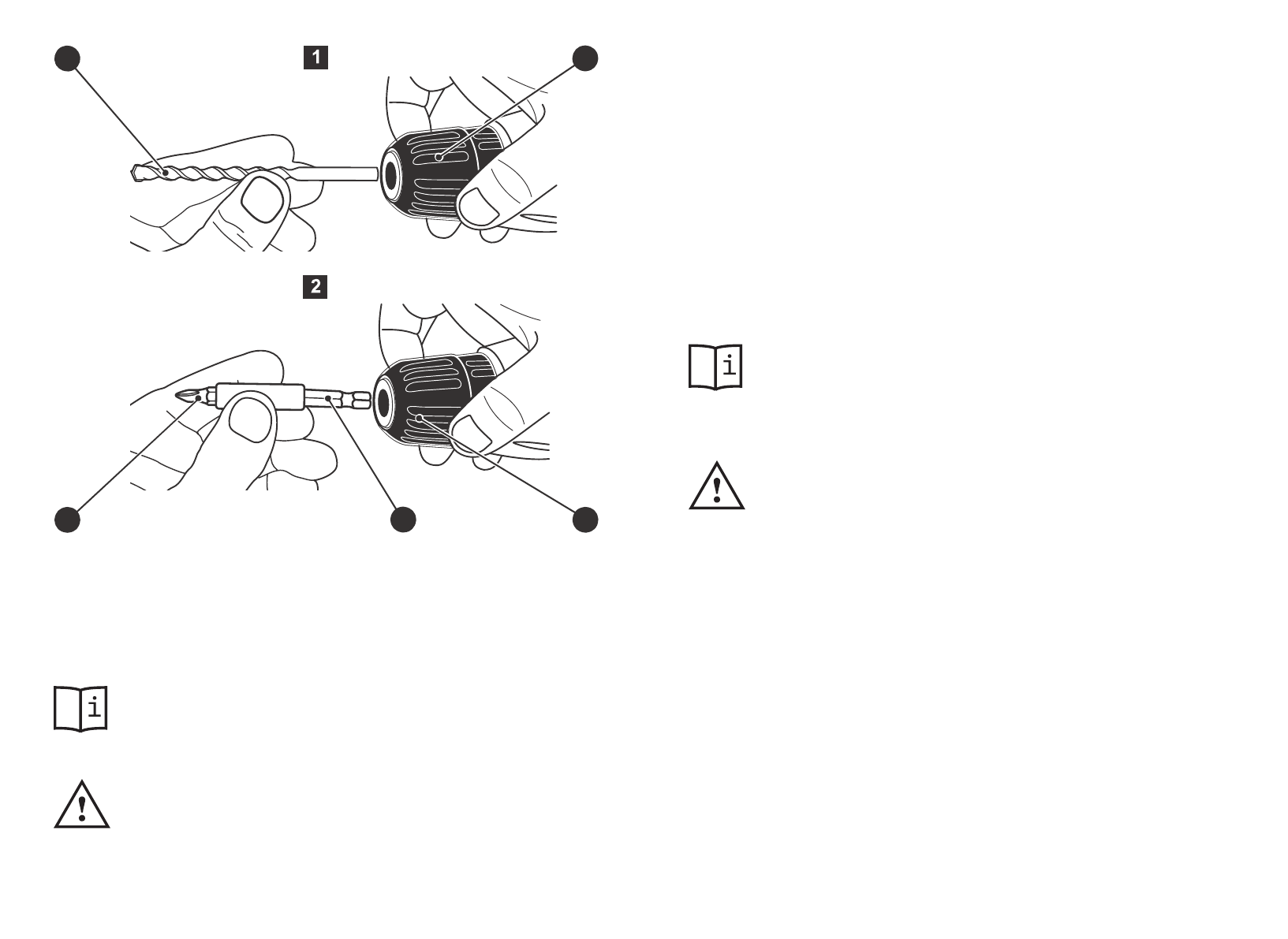

Рисунок 2
— Установка сверла или отверточной насадки в сверлильный патрон
шуруповерта
5. Сверлильный патрон
16. Насадка отверточная (бита)
17. Сверло
18. Держатель бит магнитный
18
17
5
16
5
•
Установку (замену) сверла или отверточной насадки выполня-
ют в следующей последовательности:
— заблокируйте кнопку пуска 2 шуруповерта, установив
переключатель направления вращения 10 в среднее положе-
ние;
— вращая сверлильный патрон 5, раскройте его зажимные губ-
ки (см. рис. 2.1 и 2.2);
— вставьте в сверлильный патрон 5 хвостовик сверла 17 или
магнитного держателя бит 18;
