7

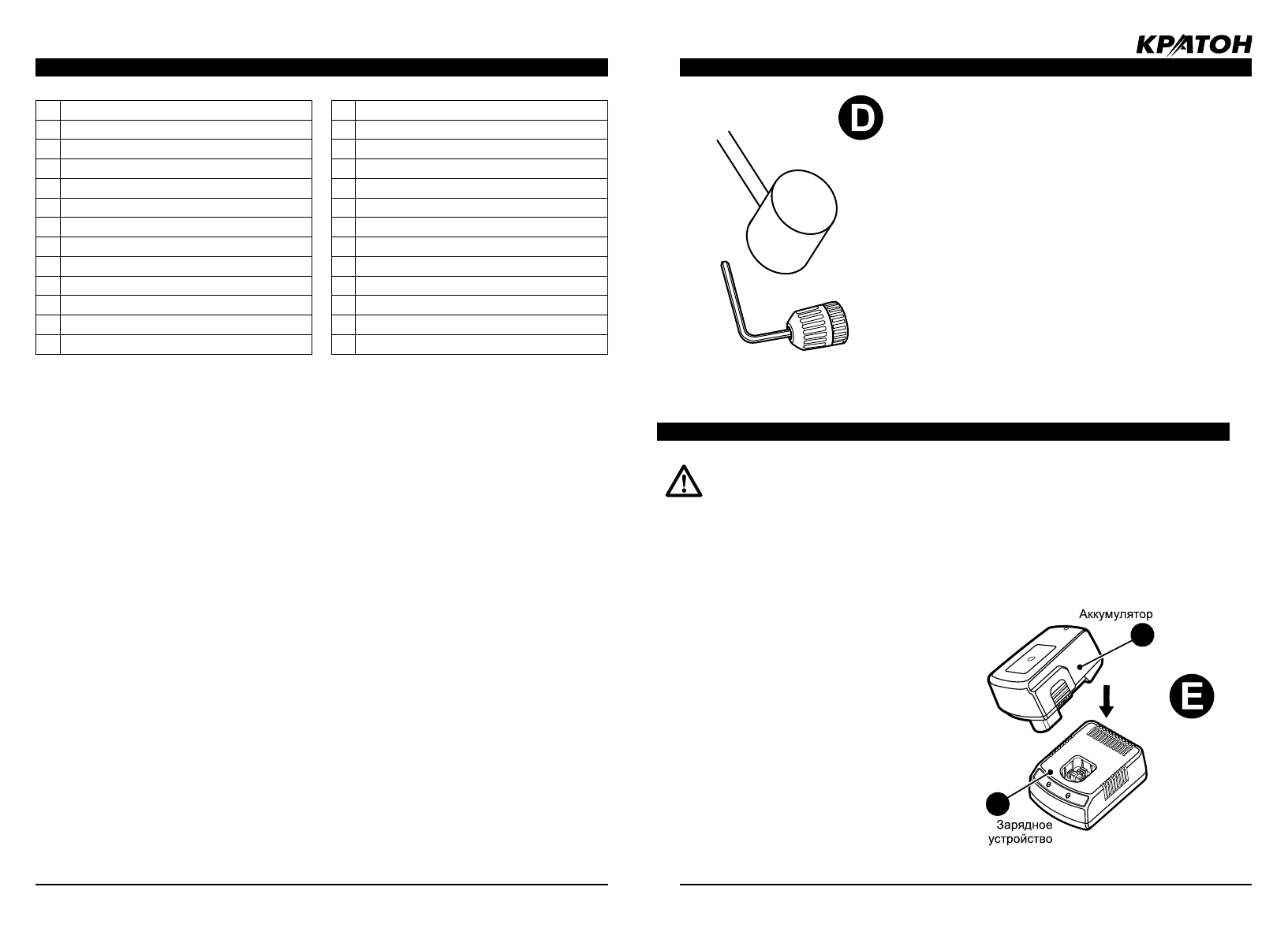

УСТАНОВКА И ОТСОЕДИНЕНИЕ ПАТРОНА (РИС. D)

• Раскройте полностью патрон.

•  С  помощью  отвертки,  открутите  по  часовой

стрелке фиксирующий винт.

•  Зажмите  шестигранный  ключ  (не  входит  в  ком-

плект  поставки)  в  патроне  и  ударьте  по  нему  ки-

янкой, как показано на рисунке.

• Удалите ключ.

• Открутите патрон против часовой стрелки.

• Чтобы установить патрон, накрутите его на шпин-

дель и закрепите фиксирующим винтом.

Не заряжайте аккумулятор при температуре окружающей среды ниже

+10

 0

С и выше +40

0

С. Рекомендуемая температура зарядки  +24

0

C.

Не  используйте  Ваше  ЗУ  для  зарядки  других  аккумуляторов  или

инструментов.

ЗАРЯДКА АККУМУЛЯТОРА (РИС. E)

Аккумулятор  нужно  заряжать  перед  первым  использованием  или  когда  он  не  выдает

необходимое  напряжение  питания.  При  зарядке  аккумулятор  может  незначительно

нагреться, это нормально и не указывает на наличие проблем.
•  Подключите  зарядное  устройство  10  к

сети переменного тока. Загорится зеленая

индикаторная лампа.

•  Установите  аккумуляторную  батарею  1

в  зарядное  устройство  10.  Когда  батарея

должным  образом  вставлена,  загорится

красная  индикаторная лампа   и начнется

процесс  зарядки.  По  окончании  процесса

зарядки загорится зеленая  индикаторная

лампа.

После

зарядки

аккумуляторной

батареи  отсоедините  шнур  питания

зарядного  устройства  от  источника  тока.

Продолжительность зарядки – 1час.

10

1

14

www.kraton.ru

СХЕМА СБОРКИ  ШУРУПОВЕРТА

1

Винт

2

Патрон

3

Двигатель

4

Выключатель

5

Держатель

6

Клеммы

7

Корпус

8

Накладка

9

Накладка

10

Переключатель

11

Крышка

12

Индикатор

13

Переключатель

14

Корпус

15

Винт

16

Накладка

17

Накладка

18

Винт

19

Винт

20

Аккумулятор

21

Провод

22

Провод

23

Провод

24

Провод

25

Зарядное устройство

26

Кейс
