12

www.kraton.ru

5

•  Не  заряжайте  повреждённые  аккуму-

ляторы.

Зарядные устройства

• Используйте Ваше ЗУ только для заряд-

ки аккумуляторов входивших в комплект

поставки  инструмента.  Другие  аккумуля-

торы могут взорваться, причинив травмы

и материальный ущерб.

•  Не  пытайтесь  зарядить  неперезаря-

жаемые аккумуляторы.

•  При  повреждениях  питающего  кабеля

зарядного  устройства,  немедленно  заме-

няйте его.

• Не подвергайте воздействию воды.

• Не вскрывайте зарядное устройство.

•  Не  вставляйте  в  зарядное  устройство

токопроводящие предметы.

Предназначено  только  для  работы  в  по-

мещении.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

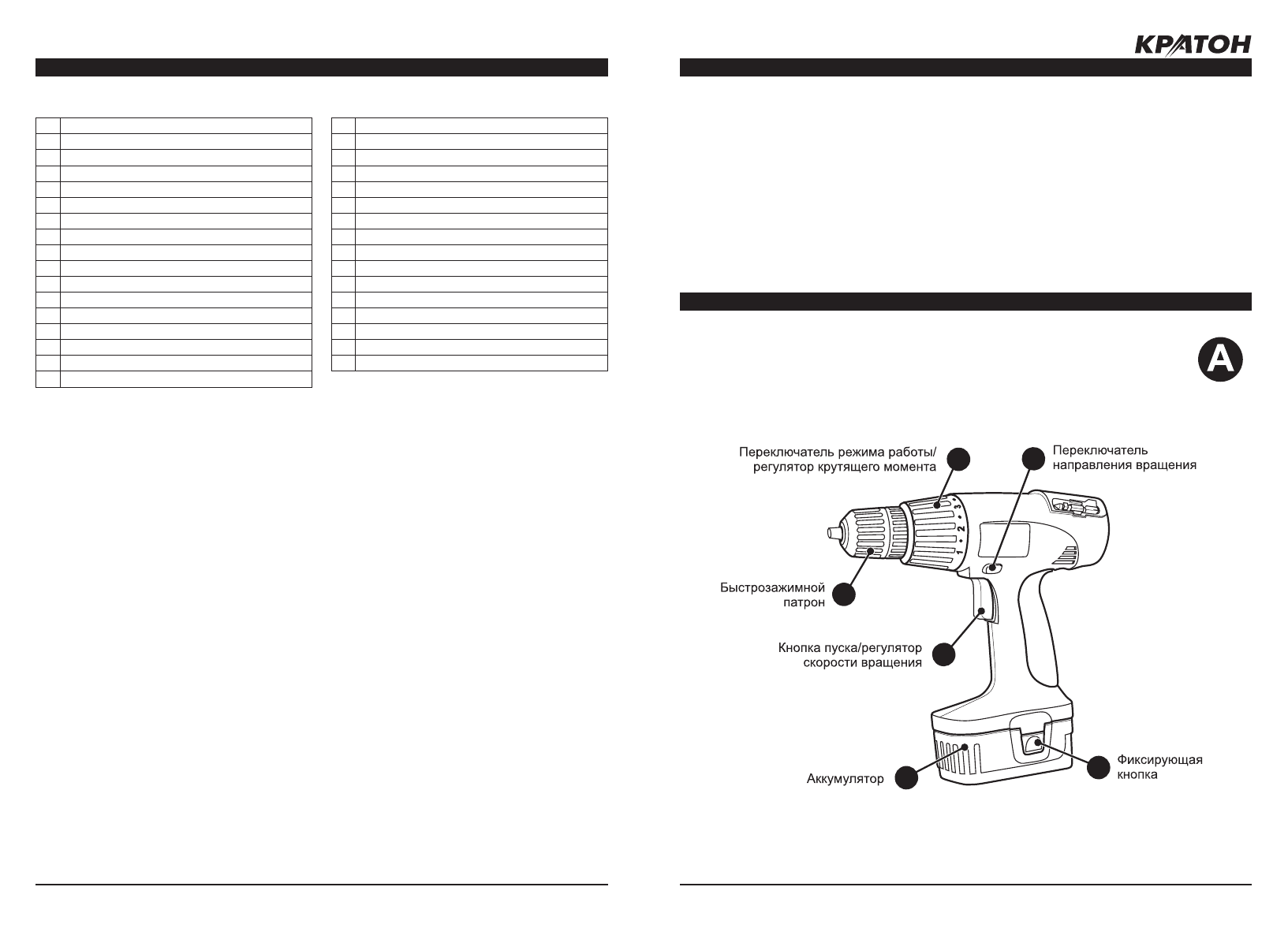

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ШУРУПОВЕРТА

1

2

6

5

3

4

1

Винт

2

Корпус

3

Выключатель

4

Аккумулятор

5

Кольцо

6

Пружина

7

Внутреннее кольцо

8

Корпус муфты

9

Фиксирующая пружина

10

Шайба

11

Винт

12

Патрон

13

Винт с левой резьбой

14

Комплект шариков

15

Фиксирующее кольцо

16

Кольцо

17

Комплект шариков

18

Корпус редуктора

19

Втулка

20

Шпиндель

21

Внутреннее зубчатое колесо

22

Сателлиты

23

Держатель зубчатого колеса

24

Сателлиты

25

Шайба

26

Винты

27

Крышка редуктора

28

Винты

29

Мотор

30

Левая половина корпуса

31

Бит

32

Держатель бит

33

Переключатель направления вращения

CХЕМА СБОРКИ
