1.4 Общий вид

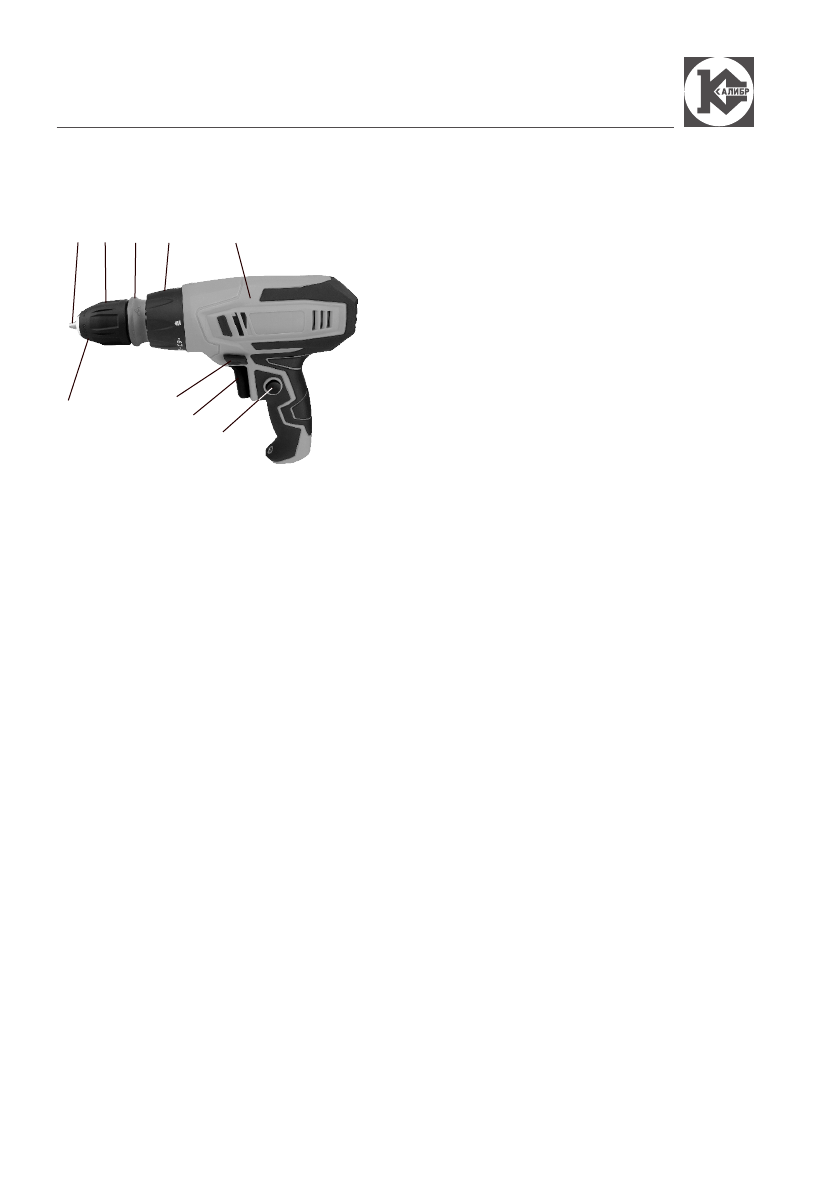

Общий вид шуруповёрта представлен на рисунке 1.

2

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.1.1  Перед  началом  работы,  при  отключённой  от  сети  дрели  необходимо

проверить:

-  надёжность  соединения  частей  корпуса  и  отсутствие  их  повреждений,

затяжку  всех  резьбовых  соединений,  исправность  редуктора  (вращение

патрона от руки без заеданий);

- надёжность фиксации патрона на шпинделе втулкой (рис.1 поз.7)

- работу кнопки фиксации клавиши выключателя;

-  чёткое  срабатывание  переключателя  реверса,  блокировка  клавиши

выключателя в среднем (нейтральном) положении;

- исправность шнура питания и штепсельной вилки;

- чистоту и хорошее освещение рабочего места.

2.1.2 После транспортировки дрели в зимних условиях, при необходимости

её  включения  в  помещении,  следует  выдержать  инструмент  при  комнатной

температуре не менее 2-х часов до полного высыхания влаги.

2.2 Использование по назначению

2.2.1 Перед началом работы необходимо:

- надёжно закрепить заготовку, используя зажимные устройства или тиски;

- проверить работу переключателя реверса;

рис.1

1

  -  быстрозажимной,  быстросъёмный

патрон;

2

-  клавиша  выключателя

  3

  -  кнопка

фиксации  клавиши  выключателя  в  рабочем
положении;

4

  -  переключатель  направления

вращения  -  реверс;

5

  -  редуктор  в  сборе

с  переключателем  режима  работы  и
регулятором крутящего момента;

6

 - корпус;

7

  -  втулка-фиксатор  патрона;

8

  -  гильза

патрона;

9

 - кулачки патрона.
