1.5 Дрель поставляется в продажу в следующей комплектации*:

Дрель

1

Быстрозажимной патрон

1

Руководство по эксплуатации

1

Упаковка

1

* в зависимости от поставки комплектация может изменяться

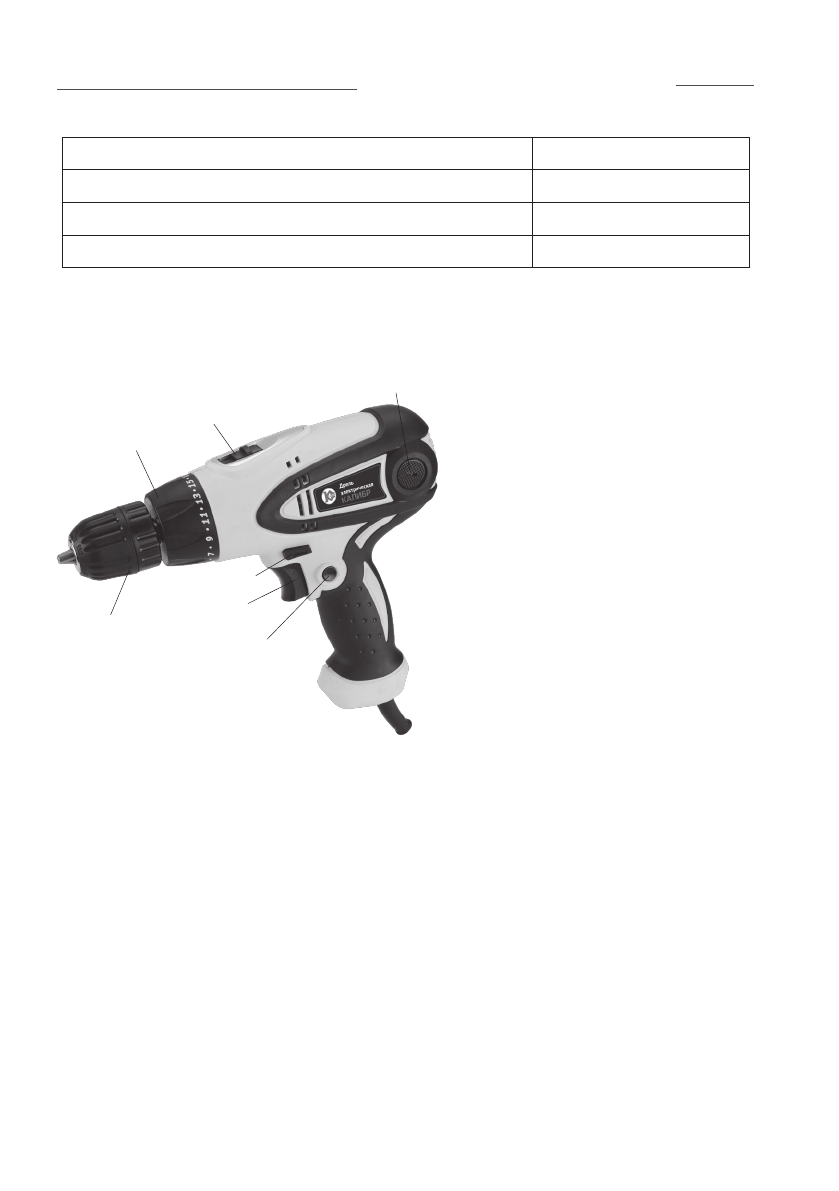

1.6 Общий вид дрели представлен на рис.1

1.7  Механизм  дрели  расположен  в  пластиковом  корпусе,  который  состоит

из  двух  частей:  правой  и  левой.  Крутящий  момент  с  якоря  электродвигателя

передаётся  на  редуктор  в  сборе  с  регулятором  крутящего  момента,  соосный  с

двигателем.  На  резьбу  шпинделя  крепится  быстрозажимной  сверлильный  па

-

трон (рис.1 поз.1).

Особенность  редуктора  дрели  в  том,  что  он  имеет  фрикцион  (трещотку).  В

режиме  шуруповёрта,  при  закручивании  саморезов  (шурупов,  винтов),  фрик

-

цион срабатывает тогда, когда усилие достигло выбранного. Саморез закручен

до  шляпки,  сработал  фрикцион,  который  предотвращает  дальнейшее  закручи

-

вание.  Вы  слышите,  как  работает  трещотка —  двигатель  продолжает  работать,

однако бита не крутится.

Плюсы наличия фрикциона в машине:

рис. 1

6

4

5

3

2

1

 - быстрозажимной патрон

2

 - кнопка фиксации клавиши

выключателя

3

 - клавиша выключателя

4

 - переключатель направления

вращения

5

 - редуктор в сборе с

переключателем режима работы и
регулятором крутящего момента

6

 - переключатель диапазона

скорости

7

 - крышка щёткодержателя

1
