АБ и извлечь её из рукоятки, вытягивая вниз.
2.2.2 Установка/снятие патрона и рабочего инструмента (сверло, бита)

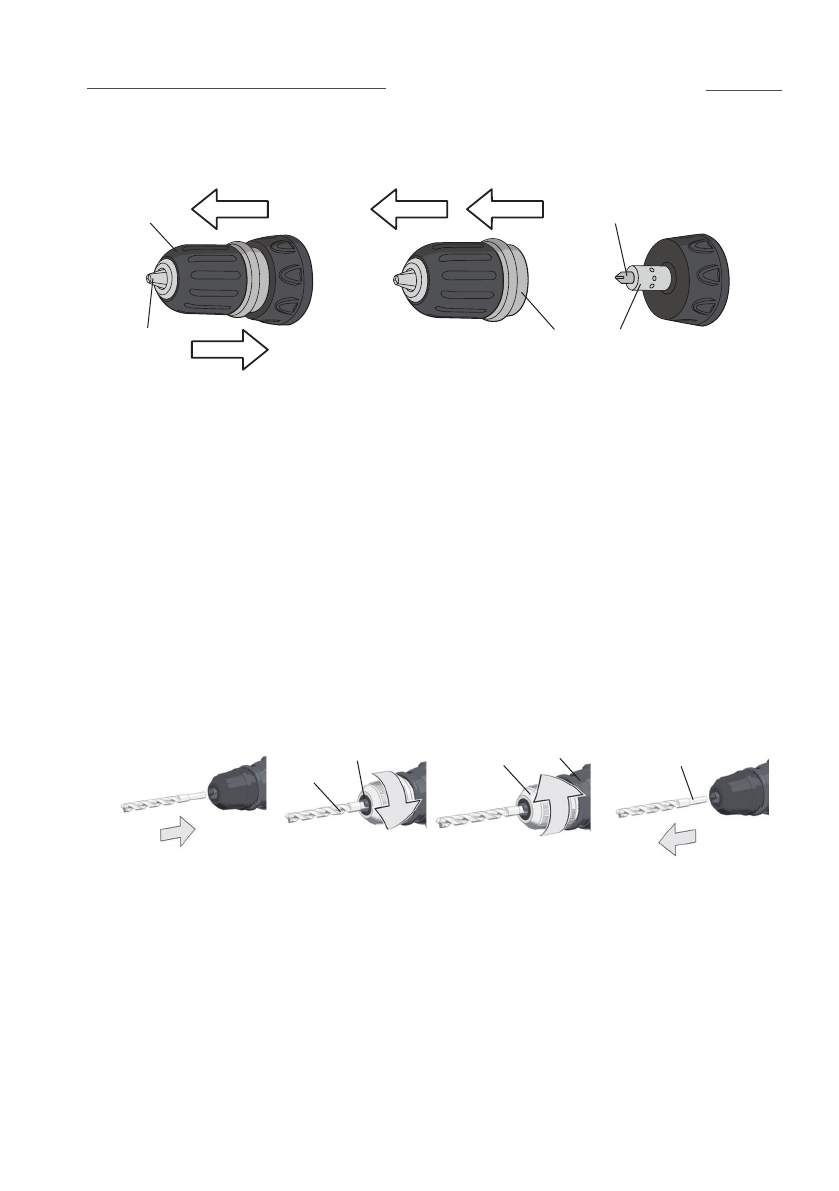

Установка/снятие патрона на шпиндель (см. рис.2):
- отжать, преодолевая сопротивление пружины, муфту фиксации (рис.2 поз.3)
к патрону (рис.2 поз.2);
- надвинуть патрон на шпиндель (рис.2 поз.5);
- отпущенная муфта, пружиной надвинется на шпиндель и зафиксирует па-
трон;
- для снятия патрона: отжать муфту фиксации и снять патрон со шпинделя.
Конструкция патрона позволяет вставить в держатель шпинделя (рис.2 поз.5)
стандартную (1/4’’) биту (рис.2 поз.4) длиной 25 мм, как перед установкой па-
трона, так и после его снятия.
Установка/снятие рабочего инструмента (сверло, бита) в патрон (см. рис.3):
- отключить двигатель (при отключённом двигателе шпиндель автоматиче-
ски стопорится) и перевести переключатель реверса (рис.1 поз.7) в положение
блокировки клавиши выключателя;
- вращением патрона (рис.3 поз.3) против часовой стрелки, развести кулач-
ки патрона (рис.3 поз.2) на расстояние, необходимое для установки рабочего
инструмента;
1
рис. 2
2
3
4
5
2
3
4
рис. 3
1
5
1
– кулачки патрона;
2
– быстрозажимной, быстросъёмный патрон;
3
– муфта
фиксации патрона на шпинделе;
4
– бита;
5
– шпиндель с внутренним 6-ти гран-
ным держателем бит.
1
– сверло;
2
– кулачки патрона;
3
– патрон быстрозажимной;
4
– муфта фикса-
ции патрона;
5
– хвостовик сверла.
