- отжать, преодолевая сопротивление пружины, муфту фиксации (рис.2 поз.3)

к патрону (рис.2 поз.2);

- надвинуть патрон на шпиндель (рис.2 поз.5);

-  отпущенная  муфта,  пружиной  надвинется  на  шпиндель  и  зафиксирует  па-

трон;

- для снятия патрона: отжать муфту фиксации и снять патрон со шпинделя.

Конструкция патрона позволяет вставить в держатель шпинделя (рис.2 поз.5)

стандартную  (1/4’’)  биту  (рис.2  поз.4)  длиной  25  мм,  как  перед  установкой  па-

трона, так и после его снятия.

Установка/снятие рабочего инструмента (сверло, бита) в патрон (см. рис.3):

-  отключить  двигатель  (при  отключённом  двигателе  шпиндель  автоматиче-

ски стопорится) и перевести переключатель реверса (рис.1 поз.7) в положение

блокировки клавиши выключателя;

- вращением патрона (рис.3 поз.3) против часовой стрелки, развести кулач-

ки  патрона  (рис.3  поз.2)  на  расстояние,  необходимое  для  установки  рабочего

инструмента;

- вставить хвостовик (рис.3 поз.5) сверла (биты) между кулачками;

- зафиксировать рабочий инструмент, вращением патрона по часовой стрелке;

-  проверить  надёжность  фиксации  рабочего  инструмента,  попыткой  вынуть

его из патрона.

Для снятия рабочего инструмента: отключить двигатель, перевести переклю-

чатель реверса в положение блокировки клавиши выключателя, поворотом па-

трона против часовой стрелки разжать кулачки и вынуть сверло (биту).

2.2.3 Включение/выключение дрели:

-  сдвинуть  переключатель  направления  вращения  в  сторону,  нужную  для

вращения патрона;

- для включения дрели необходимо нажать и удерживать клавишу выключа-

теля (рис.1 поз.9);

2

3

4

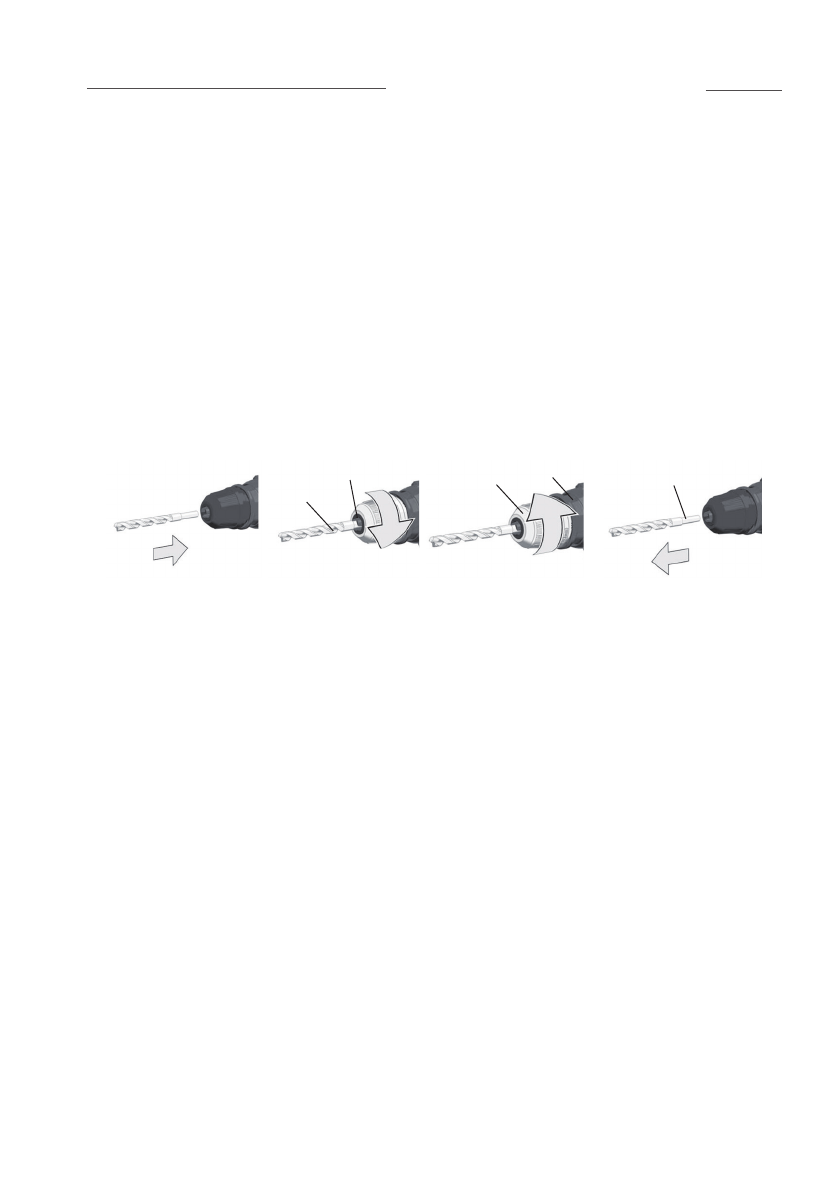

рис. 3

1

5

1

 –  кулачки  патрона;

2

 –  быстрозажимной,  быстросъёмный  патрон;

3

 –  муфта

фиксации патрона на шпинделе;

4

 – бита;

5

 – шпиндель с внутренним 6-ти гран-

ным держателем бит.

1

 – сверло;

2

 – кулачки патрона;

3

 – патрон быстрозажимной;

4

 – муфта фикса-

ции патрона;

5

 – хвостовик сверла.
