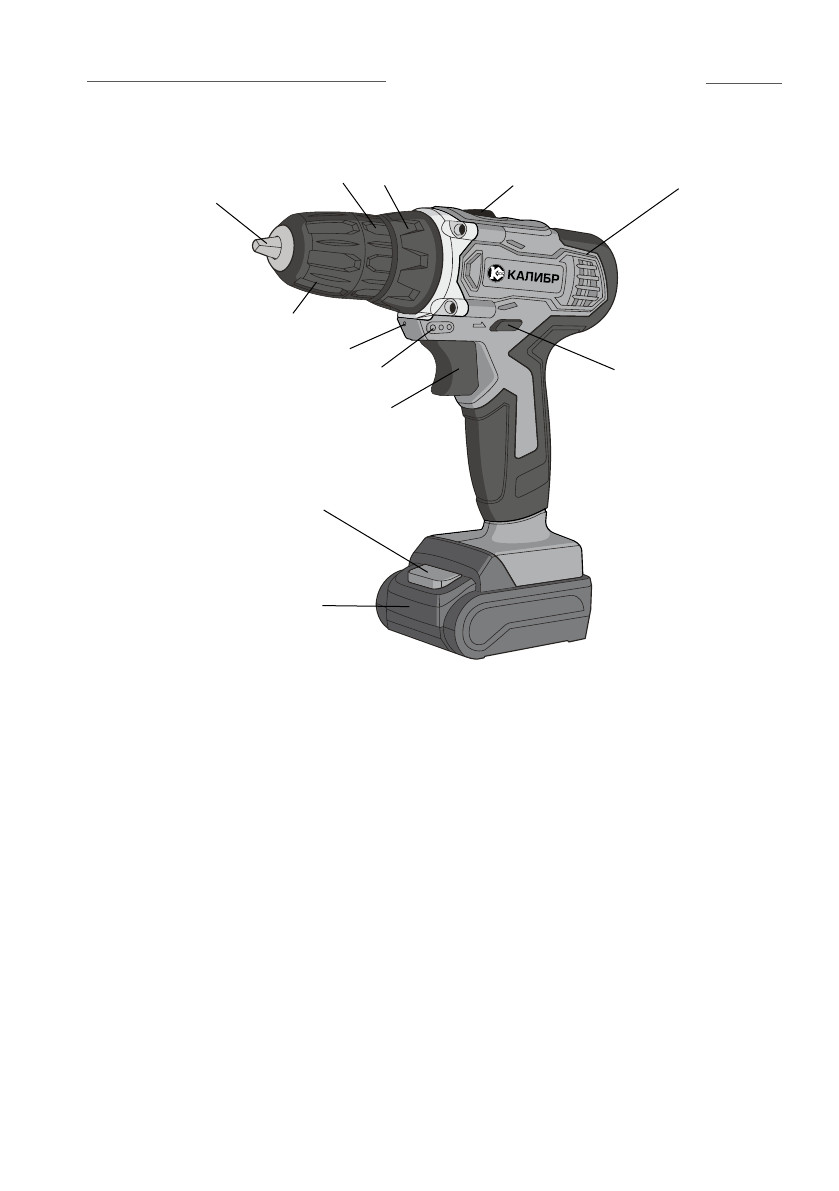

1.6 Общий вид дрели представлен на рис.1

1.7  Механизм  дрели  расположен  в  обрезиненном  пластиковом  корпусе

(рис.1 поз.9), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

низмом.  В  нижней  части  корпуса,  выполненного  в  форме  рукоятки,  находится

выключатель и разъём для присоединения аккумуляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко-

ятки. При нажатии на клавишу включается двигатель дрели. Усилие, приложен-

ное к клавише, изменяет скорость вращения двигателя. При запуске двигателя

автоматически включаются: светодиод (рис.1 поз.11), обеспечивающий локаль-

1

 –  быстрозажимной  патрон;

2

 –  кулачки  патрона;

3

 –  кольцо  регулировки

предельного момента затяжки;

4

 – переключатель направления вращения - ре-

верс;

5

 –  клавиша  выключателя;

6

 –  аккумуляторная  батарея  (АБ);

7

 –  пере-

ключатель диапазона скорости;

8

 – кольцо патрона;

9

– корпус;

10

 – клавиша

фиксации батареи;

11

 – подсветка;

12

– индикаторы степени заряженности АБ

7

рис. 1

1

2

3

4

5

6

8

9

10

11

12
