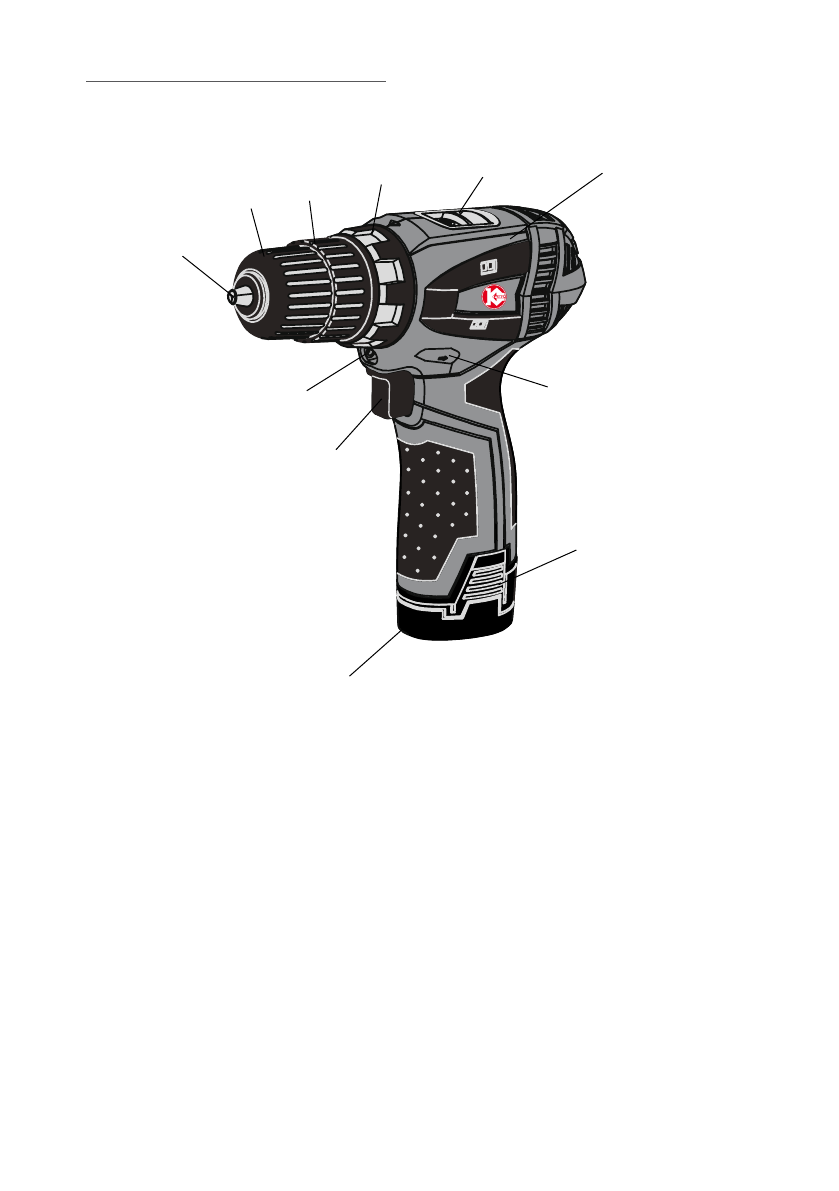

1.6 Общий вид дрели представлен на рис.1

1.7  Механизм  дрели  расположен  в  обрезиненном  пластиковом  корпусе

(рис.1 поз.9), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

низмом.  В  нижней  части  корпуса,  выполненного  в  форме  рукоятки,  находится

выключатель и разъём для присоединения аккумуляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко-

ятки. При нажатии на клавишу включается двигатель дрели. Усилие, приложен-

ное к клавише, изменяет скорость вращения двигателя. При запуске двигателя

автоматически включается светодиодный фонарь (рис.1 поз.11), обеспечиваю-

1

 – быстрозажимной патрон;

2

 – кулачки патрона;

3

 – кольцо регулировки предельного момента затяжки;

4

 – переключатель направления вращения - реверс;

5

 – клавиша выключателя;

6

 – аккумуляторная батарея;

7

 – переключатель диапазона скорости;

8

 – кольцо патрона;

9

– корпус;

10

 – клавиша фиксации батареи;

11

 – фонарь светодиодный.

8

3

7

1

2

9

4

11

5

10

6

рис. 1
