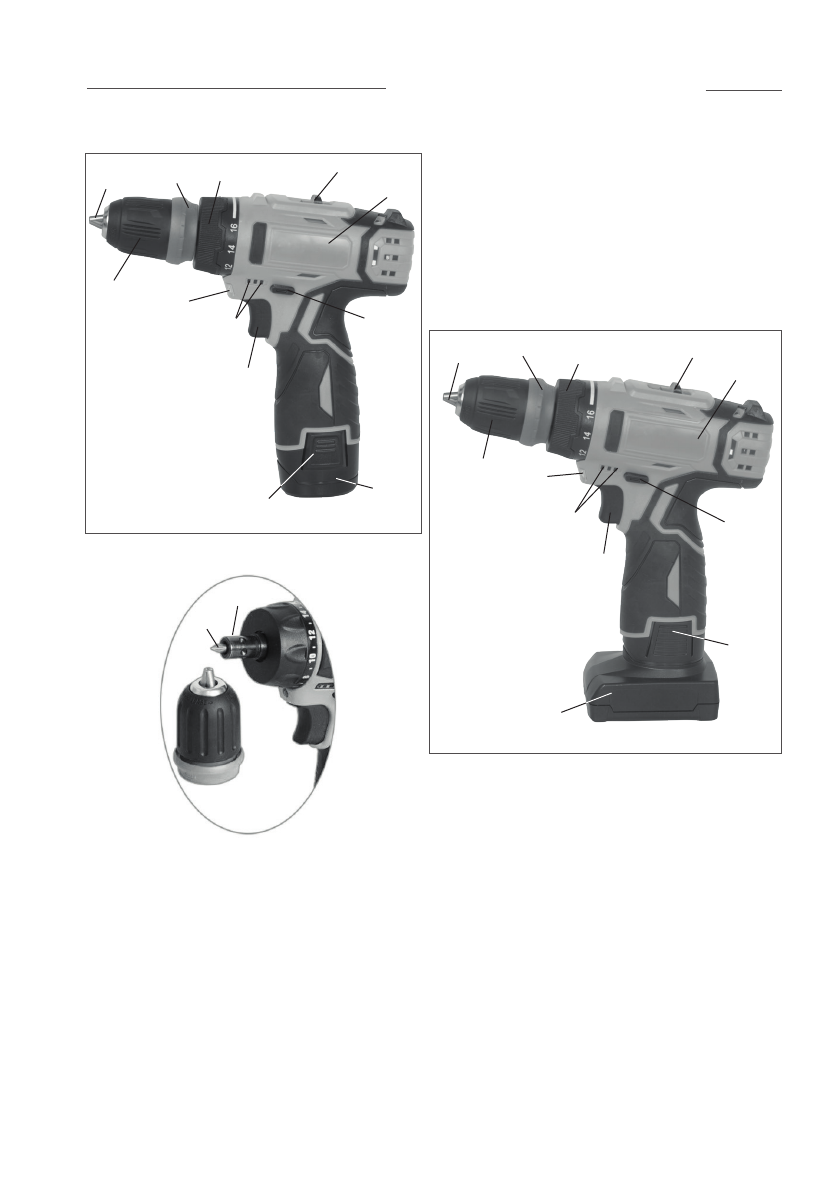

1.6 Общий вид дрели представлен на рис.1

1.7  Механизм  дрели  расположен  в  обрезиненном  пластиковом  корпусе

(рис.1 поз.13), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

1

 –  быстрозажимной,  быстросъёмный  патрон;

2

 –  муфта  фиксации  патрона  на

шпинделе;

3

 – кольцо регулировки предельного момента затяжки;

4

 – бита;

5

 –  шпиндель  с  шестигранным  (1/4”)  держателем  бит;

6

 –  переключатель  диа-

пазона скорости;

7

 – переключатель направления вращения – реверс;

8

 – акку-

муляторная батарея с подставкой;

9

 – клавиша выключателя;

10

 – индикаторы

степени заряженности АБ.;

11

 – подсветка;

12

 – кулачки патрона;

13

 – корпус;

14

– защёлка фиксации АБ.

2

3

3

6

6

1

1

13

13

7

7

11

12

9

8

14

14

8

рис. 1

ДА-12/2+

ДА-16/2+
ДА-20/2+

2

11

9

10

12

10

4

5
