AEROPRO Руководство по эксплуатации
4
EAC ТР ТС
4. Общий вид и устройство инструмента

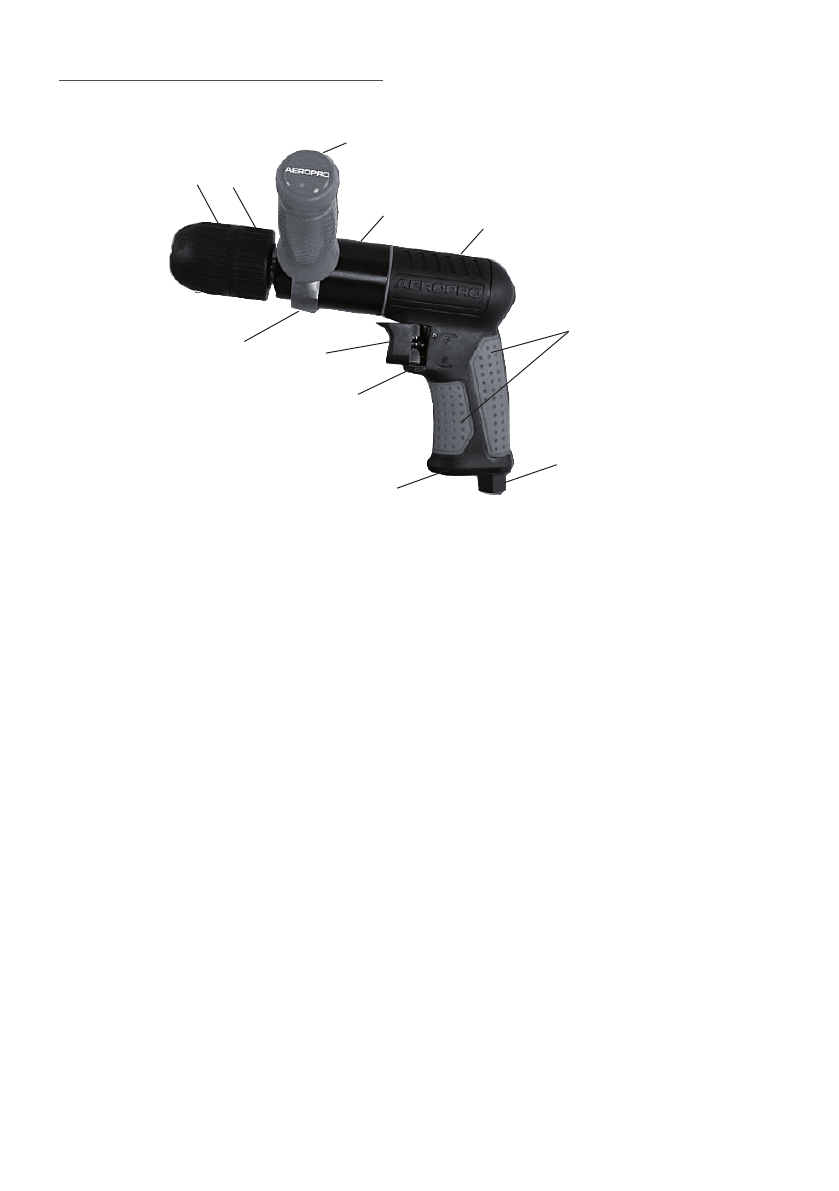

4.1 Общий вид дрели представлен на рис. 1
4.2 Устройство дрели
Основные элементы дрели: ротационный пневмодвигатель, планетарный
редуктор, реверсный механизм и пусковое устройство расположены в корпусе
(рис.1 поз.5), выполненном заодно с рукояткой. В нижней части рукоятки нахо
-
дятся штуцер подвода сжатого воздуха (рис.1 поз.7) и решётка выхлопа (рис.1
поз.8). Переключение направления вращения шпинделя осуществляется переме
-
щением рычага (рис.1 поз.9) реверсивного клапана. Направление вращения ука
-
зано на корпусе символами: рычаг поднят вверх «F» - по часовой стрелке, рычаг
опущен вниз «R» - против часовой стрелки. В патрон вставляются свёрла со стан
-
дартным цилиндрическим хвостовиком или биты для откручивания/закручива
-
ния крепежа. В комплект поставки входит дополнительная рукоятка (рис.1 поз.3),
крепящяяся хомутом (рис.1 поз.11) на переднюю крышку (рис.1 поз.4) в любом,
удобном для работы положении.
8
6
2
1
3
5
7
4
рис. 1
1
– патрон быстрозажимной;
2
– кольцо патрона;
3
– рукоятка дополнитель
-
ная;
4
– крышка передняя;
5
– корпус-рукоятка;
6
– накладки рукоятки;
7
– штуцер
входной;
8
– решётка выхлопа;
9
– рычаг переключения направления враще
-
ния - реверс;
10
– клавиша включения;
11
– хомут крепления дополнительной
рукоятки.
9
10
11
