AEROPRO Руководство по эксплуатации
4
EAC ТР ТС
4. Общий вид и устройство инструмента

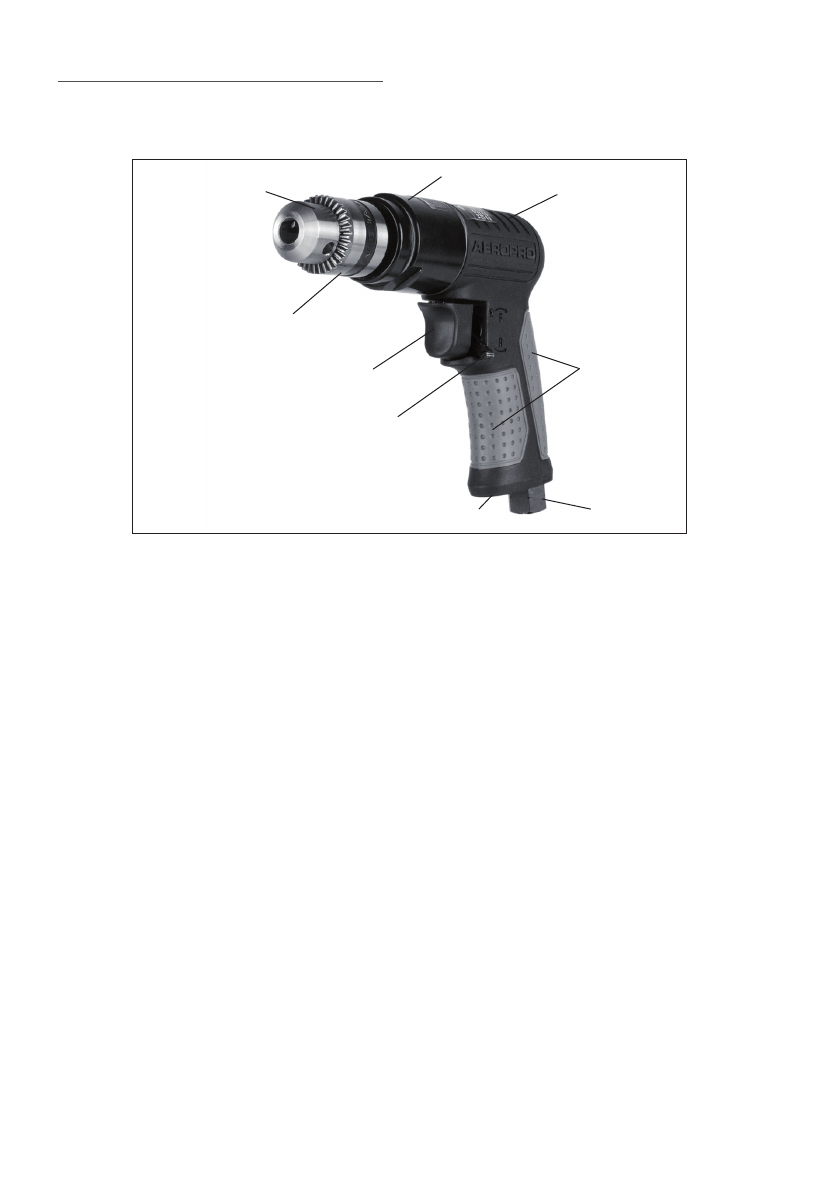

4.1 Общий вид дрели представлен на рис. 1
4.2 Устройство дрели
Основные элементы дрели: ротационный пневмодвигатель, планетарный
редуктор, реверсный механизм и пусковое устройство расположены в корпу
-
се (рис.1 поз.3), выполненном заодно с рукояткой. В нижней части рукоятки
находятся штуцер подвода сжатого воздуха (рис.1 поз.5) и решётка выхлопа
(рис.1 поз.6). Переключение направления вращения шпинделя осуществляет
-
ся перемещением рычага (рис.1 поз.7) реверсивного клапана. Направление
вращения указано на корпусе символами: рычаг поднят вверх «F» - по часовой
стрелке, рычаг опущен вниз «R» - против часовой стрелки. В патрон вставля
-
ются свёрла со стандартным цилиндрическим хвостовиком или биты для от
-
кручивания/закручивания крепежа.
5. Инструкция по технике безопасности
Перед использованием дрели внимательно ознакомьтесь с руководством
по эксплуатации. Данное руководство храните в надёжном месте, доступным
при первой необходимости. Дрель предназначена для использования только
в соответствии с назначением и требованиями, указанными в данном руко
-
водстве. Вследствие ненадлежащего использования дрели, либо вследствие
8
6
2
1
3
5
7
4
рис. 1
1
– патрон ключевой;
2
– крышка передняя;
3
– корпус-рукоятка;
4
– наклад
-
ки рукоятки;
5
– штуцер входной;
6
– решётка выхлопа;
7
– рычаг переключения
направления вращения - реверс;
8
– клавиша включения;
9
– обойма патрона.
9
