中文

163

3

说明

3.1

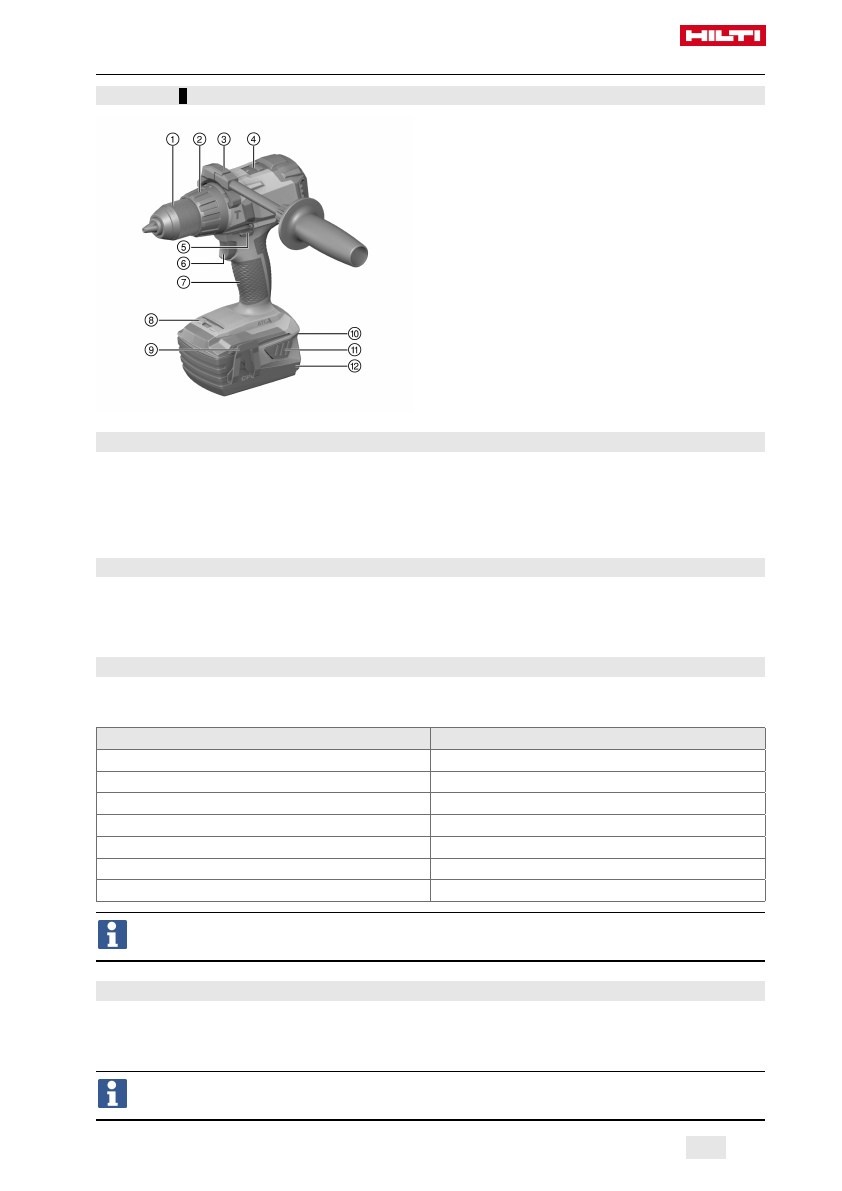

概述

1

@

无键夹头

;

扭矩和操作模式调节圈

=

侧面手柄

%

档位选择开关

&

前进/后退选择开关，带安全锁

(

控制开关 (带电子速度控制器)

)

把手

+

工作区域照明灯

§

皮带钩 (选装)

/

充电状态和故障指示灯 (锂离子电池)

:

电池释放按钮

∙

电池

3.2

预期用途

所述产品为手持充电式电钻/起子机。它设计用于在钢材、木材、塑料、多孔混凝土和砖石建筑中钻孔以及驱

动安装和拆卸螺钉。

▶

使用本产品仅限使用

Hilti

B 22 系列锂离子电池。

▶

请仅使用

Hilti

C4/36 系列电池充电器为这些电池充电。

3.3

供货提供的部件：

电钻/起子机，侧面手柄，操作说明。

经批准可以配合本产品使用的其它系统产品，可以通过您当地的

Hilti Store

购买或通过网址在线订

购：

www.hilti.group

| 美国：

www.hilti.com

3.4

锂离子电池状态显示

锂离子电池充电状态和电动工具的故障由锂离子电池上的显示屏进行指示。按下两个电池释放按钮中的一个

后，可以显示锂离子电池的充电状态。

状态

含义

4 个 LED 亮起。

充电状态：75% 至 100%

3 个 LED 亮起。

充电状态：50% 至 75%

2 个 LED 亮起。

充电状态：25% 至 50%

1 个 LED 亮起。

充电状态：10% 至 25%

1 个 LED 闪烁。

充电状态：< 10%

1 个 LED 闪烁，电动工具未处于正常工作状态。

电池过热或完全放电。

4 个 LED 闪烁，电动工具未处于正常工作状态。

电动工具过载或过热。

按下控制开关 5 秒，松开开关之后，将不会显示电池的充电状态。

如果电池显示屏 LED 闪烁，请按照“故障排除”章节中提供的说明进行操作。

3.5

ATC

电动工具配备 ATC (Active Torque Control) 快速电子切断装置。

若配套工具粘住或停止，则电动工具将会突然以相反的方向围绕自身轴线旋转。ATC 可探测到电动工具的突

然旋转运动，并立即关闭工具。

为了 ATC 正常工作，则电动工具必须可自由旋转。

电动工具被 ATC 切断后，释放控制开关一段时间后将其再次旋回，然后再次按下开关。
