Рис. 2

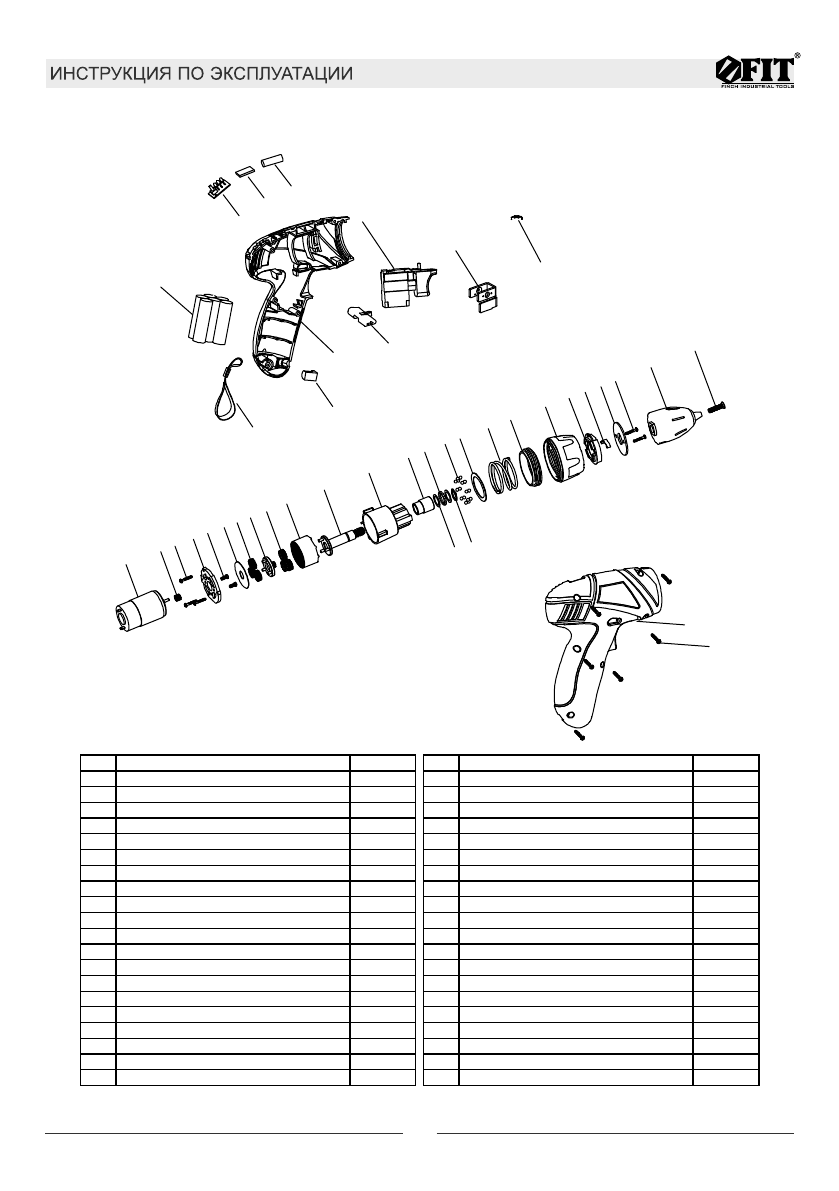

Деталировка
1
2
3
4
9
11
10
8
7
6
5
36
39
12
27
25
13 14
15 16
17 18
19 20
21
22
23
24 26
28 29
30
31
32
33 34
35 36
37
38
№
Наименование
Шт.
№
Наименование
Шт.
1
Аккумуляторная батарея в с/б
1
21
Шестерня внутренняя
1
2
Плата индикации в с/б
1
22
Шпиндель
1
3
Вставка магнитная
1
23
Корпус редуктора в с/б
1
4
Уровень
1
24
Корпус редуктора в с/б
1
5
Ремень
1
25
Шайба D17,6х12,5х0,7
2
6
Розетка
1
26
Шарик D3
15
7
Полукорпус левый
1
27
Шайба разжимная
1
8
Клавиша
1
28
Шарик D4
16
9
Регулятор оборотов FA08А-12/1
1
29
Шайба D40х30х1,2
1
10
Транзистор с радиатором в с/б
1
30
Пружина
1
11
Резистор ограничительный
1
31
Гайка-регулятор момента
1
12
Двигатель RS-550S-7,2V с шестерней
1
32
Крышка регулятора момента
1
13
Двигатель RS-550S-7,2V с шестерней
1
33
Фиксатор
1
14
Саморез ST3х14
3
34
Пружина фиксатора
1
15
Шайба опорная
1
35
Шайба фиксатора
1
16
Винт М3х8
2
36
Саморез ST3х17
7
17
Шайба
1
37
Патрон 3/8''
1
18
Шестерня пластиковая
3
38
Винт М5х22 (л.р.)
1
19
Шестерня передаточная
1
39
Полукорпус правый
1
20
Шестерня металлическая
3
40
Адаптер
1
