1
2
3
4 5
6 7 8
9
10
11
14
13
12
15 16
17
18 19
20
21
26
25
24
23
22
29
27
28
30
31
37
32
33
34
35
36

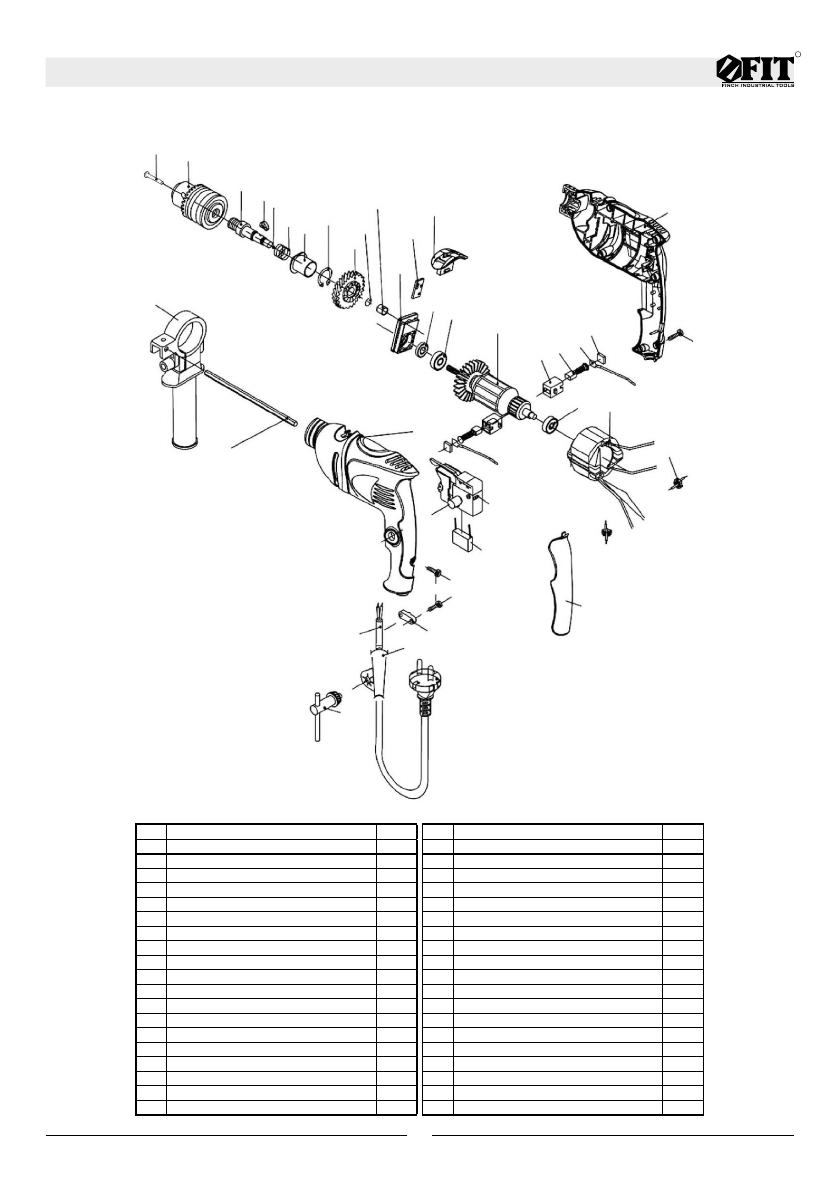

Рис. 2
Деталировка
4
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
R
R
№
наименование
шт.
№
наименование
шт.
1
Винт М6х20 л.р.
1
20
Наконечник в с/б
2
2
Патрон ½”
1
21
Крышка щеткодержателя
2
3
Шпиндель
1
22
Подшипник 626Z
1
4
Шпонка 9х3,7х3
1
23
Статор
1
5
Шарик D5
1
24
Дроссель
2
6
Пружина шпинделя
1
25
Саморез ST3,9х16
8
7
Втулка
1
26
Полукорпус правый
1
8
Шайба разжимная D12
1
27
Рукоятка дополнительная в с/б
1
9
Шестерня
1
28
Глубиномер
1
10
Кольцо фиксирующее D9
1
29
Полукорпус левый
1
11
Станина с НК0810 в с/б
1
30
Выключатель FA2-6/1 в с/б
1
12
Станина с НК0810 в с/б
1
31
Конденсатор 0,22 250V
1
13
Проставка
1
32
Саморез ST3,9х14
3
14
Клавиша режимов
1
33
Держатель кабеля
1
15
Сальник
1
34
Защита кабеля
1
16
Подшипник 608Z
1
35
Электрокабель с вилкой
1
17
Ротор
1
36
Ключ патрона
1
18
Щеткодержатель
2
37
Накладка ручки
1
19
Щетка
2
