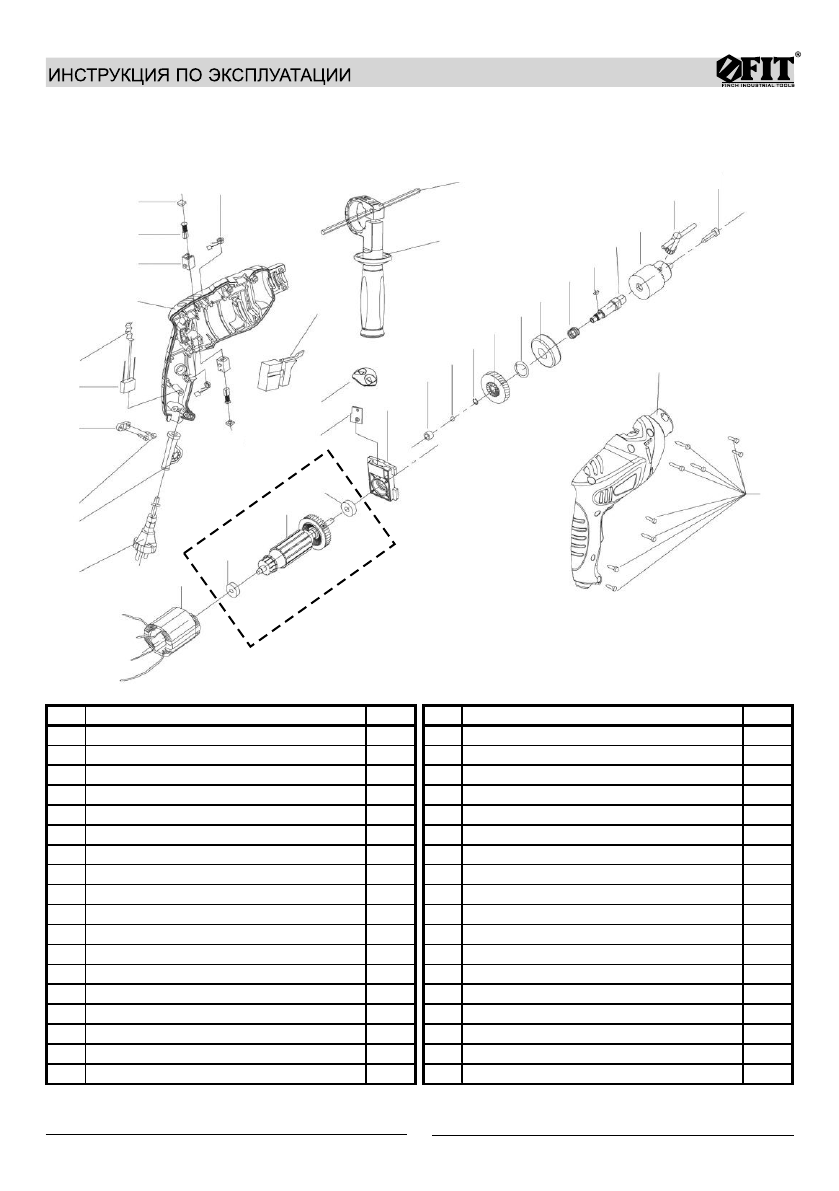

Деталировка
4
Рис. 2
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
13
20
21
34
22
23
24
25
26
27
28
29
31
32
30
34
33
1
а
№
наименование
шт.
№
наименование
шт.
1
Контрвинт М5х22 (л.р.)
1
18 Подшипник 608 Z
2
2
Ключ патрона (мод. 80057)
1
19 Статор
1
3
Патрон ключевой (мод. 80057)
1
20 Электрокабель с вилкой
1
3
Патрон быстрозажимной (мод. 80057NEW)
1
21 Защита кабеля
1
4
Ось шпинделя
1
22 Держатель кабеля
1
5
Шпонка
1
23 Конденсатор TNS-3TH 0,33мкФ 250В
1
6
Пружина
1
24 Контактная пластина
1
7
Подшипник 6201 Z
1
25 Полукорпус левый
1
8
Стопорное кольцо
1
26 Щеткодержатель
2
9
Шестерня
1
27 Щетка
2
10 Стопорное кольцо
1
28 Крышка щеткодержателя
2
11 Шарик D5
1
29 Дроссель
2
12 Станина в с/б
1
30 Регулятор оборотов FA2-4/BEK 4A 250V
1
13 Станина в с/б
1
31 Мерная линейка
1
14 Клавиша переключателя режимов
1
32 Дополнительная ручка в с/б
1
15 Опорная пластина
1
33 Полукорпус правый
1
16 Подшипник 608 Z
2
34 Саморез ST4,2х19
11
17 Ротор
1
а
Ротор в с/б
1
