ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
R
Рис. 2

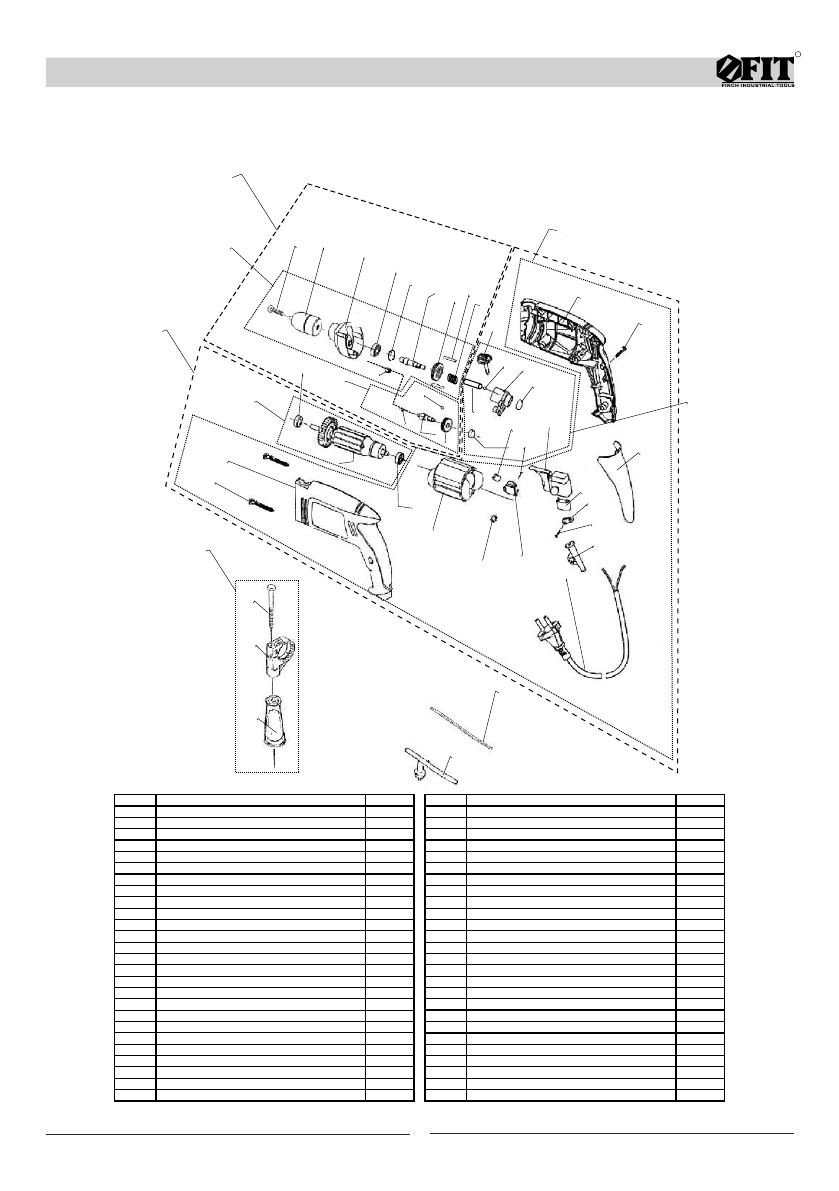

Деталировка
4
11
14
31
41
42
44
43
16
а
д
г
б
е
I
II
17
1
2
3
4
5
6
7
8
9
15
10
12
20
21
23
22
30
29
28
27
26
25
36
37
35
в
24
34
33
19
18
32
38
39
40
13
№
Наименование
шт.
№
Наименование
шт.
1
контрвинт М5х25 (л.р.)
1
27
подшипник 608Z KT
1
2
патрон 1,5-13мм
1
28
статор
1
3
корпус редуктора с подшипником
1
29
дроссель
1
4
подшипник
1
30
щеткодержатель с пруж.
2
5
кольцо сжимное
1
31
конденсатор 0.33 мкф 250В
1
6
шпиндель с шестерней
1
32
держатель кабеля
1
7
шпонка-шарик D3
1
33
саморез ST4.2х12
2
8
ось фиксирующая
2
34
защита кабеля
1
9
пружина
1
35
эл. кабель с вилкой
1
10
переключатель режимов
1
36
полукорпус левый
1
11
станина с втулкой и подшипником 606Z
1
37
саморез ST3.8x24
4
12
шарик D5.5
1
38
болт М8х94
1
13
станина с втулкой и подшипником 606Z
1
39
зажим ручки
1
14
кольцо резиновое D22
1
40
дополнительная ручка
1
15
корпус редуктора с подшипником
1
41
мерная линейка
1
16
шпонка-шарик D3
1
42
ключ патрона
1
17
шарик D4
1
43
саморез ST4.2х20
7
18
вал-шестерня
1
44
полукорпус правый
1
19
шестерня червячная
1
I
редуктор в с/б
1
20
станина с втулкой и подшипником 606Z
1
II
двигатель в с/б
1
21
щетки
2
a
узел шпинделя в с/б
1
22
саморез ST3х8
6
б
корпус двигателя в с/б
1
23
регулятор оборотов FA2-6/1 BEK
1
в
станина в с/б
1
24
накладка ручки
1
г
вал промежуточный в с/б
1
25
подшипник 608Z KT
1
д
ротор в с/б
1
26
ротор
1
е
дополнительная ручка в с/б
1
