4

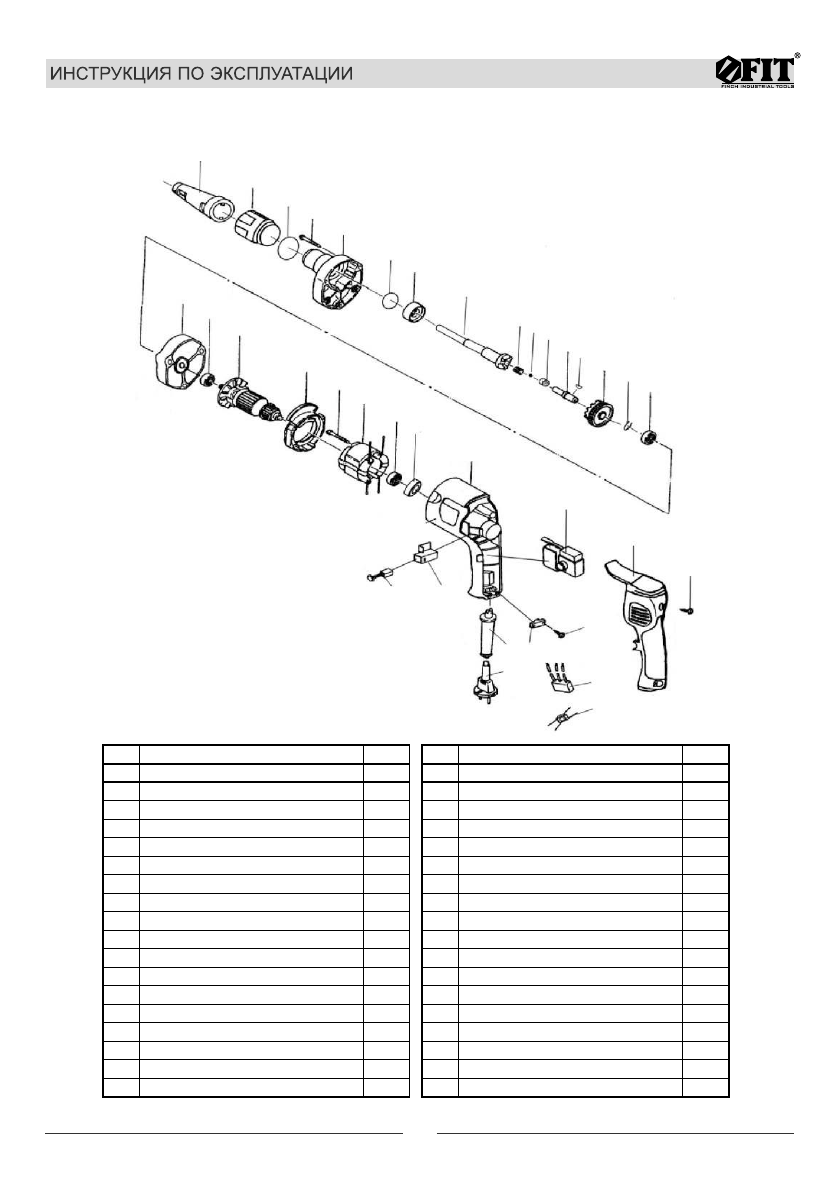

Рис. 2
Деталировка
1
2
3
4
5
6
7
8
9 10
11
12 13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
35
36
33
34
№
наименование
шт.
№
наименование
шт.
1
Ограничитель
1
19
Ротор
1
2
Регулятор ограничителя
1
20
Защита статора
1
3
Кольцо фиксирующее D16х2,65
1
21
Винт М4х45
2
4
Саморез ST5х42
3
22
Статор
1
5
Корпус редуктора
1
23
Подшипник 607
1
6
Кольцо фиксирующее D31,5х2,65
1
24
Демпфер
1
7
Подшипник НК1616
1
25
Корпус двигателя
1
8
Шпиндель с магнитом
1
26
Регулятор оборотов
1
9
Пружина
1
27
Крышка ручки
1
10
Шарик D8
1
28
Саморез ST4х20
3
11
Подшипник НК0709
1
29
Саморез ST4х14
2
12
Промежуточный вал
1
30
Держатель кабеля
1
13
Шпонка 2,9х10
1
31
Защита кабеля
1
14
Шестерня-муфта
1
32
Электрокабель с вилкой
1
15
Фиксатор D8
1
33
Щеткодержатель
2
16
Подшипник 607
1
34
Щетка
2
17
Станина
1
35
Конденсатор TNS-2ТH 0,22 250V
1
18
Подшипник 608
1
36
Дроссель в с/б
1
