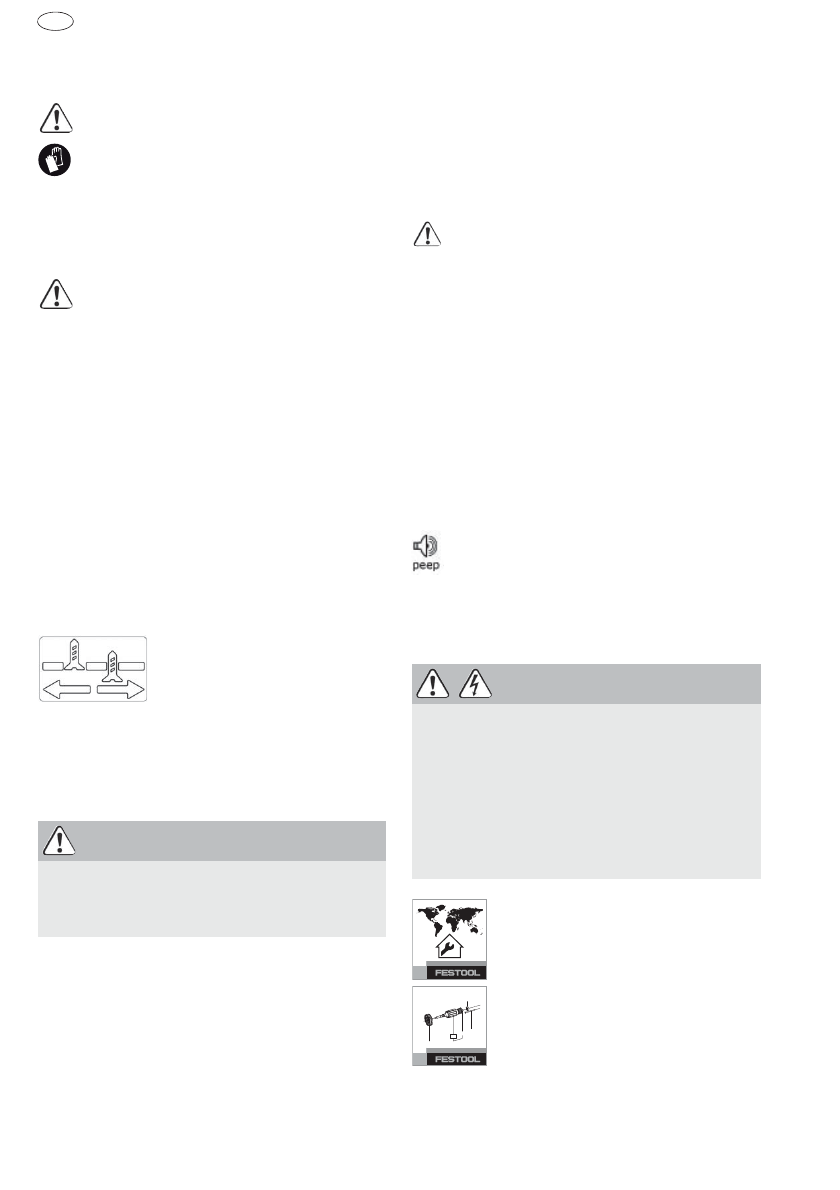

52
PDC 18/4 Li
P
8.1
Porta-ferramentas CENTROTEC [4]
Mudança rápida de ferramentas com o fuste CEN-
TROTEC
Fixar as ferramentas CENTROTEC apenas no
porta-ferramentas CENTROTREC.
Ao efectuar a substituição deverá usar luvas
de protecção!
8.2
Bucha de broca [5]
Para fixar brocas e bits com diâmetro de fuste máx.
de 13 mm.
Fixar a ferramenta de modo centrado na bu-
cha de broca.
8.3
Cabeçote angular [6]
Furar e aparafusar em ângulo recto relativamente
à ferramenta (em parte, acessórios).
8.4
Fixação de ferramentas no fuso porta-bro-
cas [7]
Os bits podem ser introduzidos directamente no
encaixe de sextavado interior do fuso porta-brocas.
8.5
Limitador de profundidade [8]
O limitador de profundidade (em parte, acessório)
permite aparafusar um parafuso a uma determina-
da profundidade. Pode ajustar quanto a cabeça do
parafuso deve sobressair ou mergulhar na superfí-
cie da peça a trabalhar.
Ajuste da profundidade
Rodando a caixa
[8-1]
, ajuste de
modo fixo a profundidade de
aparafusamento pretendida.
Cada posição de detenção modi-
fica a profundidade de aparafusamento em 0,1 mm.
Para desaparafusar um parafuso é necessário pri-
meiro retirar o casquilho A/B.
9
Trabalhos com a ferramenta
9.1
Ligar/desligar [1-4]
Premir = LIGAR, soltar = DESLIGAR
L
Em função da pressão sobre o interruptor de
activação/desactivação é possível controlar pro-
gressivamente o número de rotações.
9.2
Suporte de bits [1-3]
magnético, para a fixação de bits ou fixadores de bi-
ts.
9.3
Gancho para cinto [1-10]
O gancho para cinto (direito/esquerdo) permite fi-
xar a ferramenta a curto prazo no vestuário de tra-
balho.
9.4
Montar o punho adicional [3]
Utilize sempre o punho adicional.
X
Coloque o punho adicional
[3-2]
no colar da cai-
xa de engrenagens até que os entalhes no pu-
nho adicional engatem nas saliências na caixa.
X
Rode o punho até este assentar firmemente.
L
Rodando o punho é possível ajustar a posição
em passos de 30°.
L
O limitador de profundidade
[3-1]
permite ajus-
tar a profundidade de perfuração.
9.5
Sinais de advertência acústicos
Os sinais de advertência acústicos surgem nos se-
guintes estados de funcionamento e a ferramenta
desliga-se:
10
Manutenção e conservação
Serviço Após-venda e Reparação
ape-
nas através do fabricante ou das ofici-
nas de serviço: endereço mais próximo
em: www.festool.com/service
Utilizar apenas peças sobresselentes
originais da Festool! Referência em:
www.festool.com/service
ATENÇÃO
Perigo de ferimentos
X
Fixe sempre a peça a trabalhar, de modo a que
não se possa mover, ao ser trabalhada.
– Alcançado o binário ajustado.
– "Block protect"; binário de arranque dema-
siado elevado.
– Ferramenta sobrecarregada
ATENÇÃO
Perigo de ferimentos, choque eléctrico
X
Antes de efectuar qualquer trabalho de manu-
tenção e de conservação, retire sempre o acu-
mulador da ferramenta!
X
Todos os trabalhos de manutenção e reparação,
que exigem uma abertura da carcaça do motor,
apenas podem ser efectuados por uma oficina
de Serviço Após-venda autorizada.
EKAT
1
2
3
5
4
