NOTE:

•

The side grip cannot swing 360° when the depth gauge is installed.

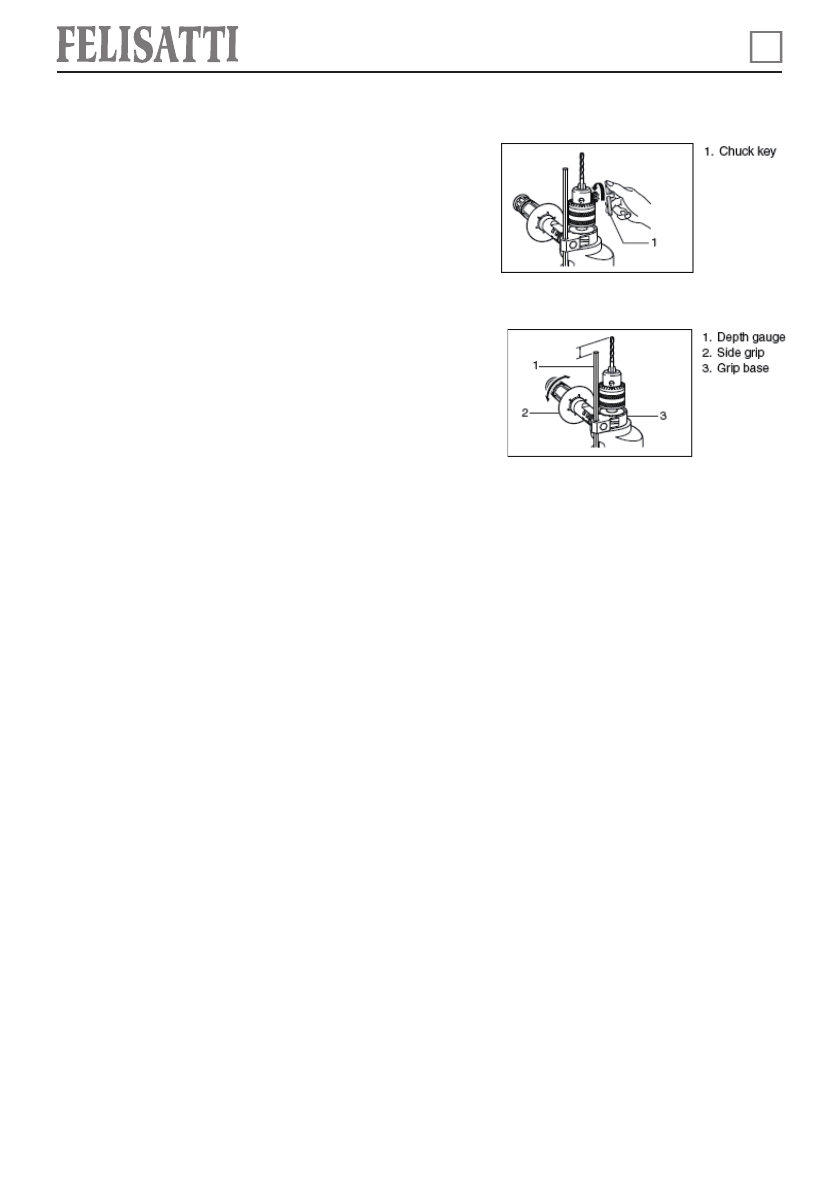

Installing or removing drill bit

To install the bit, place it in the chuck as far as it will

go. Tighten the chuck by hand. Place the chuck key

in each of the three holes and tighten clockwise. Be

sure to tighten all three chuck holes evenly.

To remove the bit, turn the chuck key

counterclockwise in just one hole, then loosen the chuck by hand. After using the chuck

key, be sure to return to the original position.

Depth gauge

The depth gauge is convenient for drilling holes of

uniform depth. Loosen the side grip and insert the

depth gauge into the hole in the side grip. Adjust the

depth gauge to the desired depth and tighten the

side grip.

NOTE:

•

The depth gauge cannot be used at the position where the depth gauge strikes against the tool body.

OPERATION

Hammer drilling operation

CAUTION:

•

There is a tremendous and sudden twisting force exerted on the tool/bit at the time of hole breakthrough,

when the hole becomes clogged with chips and particles, or when striking reinforcing rods embedded in the

concrete. Always use the side grip (auxiliary handle) and firmly hold the tool by both side grip and switch
handle during operations. Failure to do so may result in the loss of control of the tool and potentially severe

injury.

When drilling in concrete, granite, tile, etc., move the action mode changing lever to the

position of symbol to use “rotation with hammering” action. Be sure to use a

tungsten-carbide tipped bit. Position the bit at the desired location for the hole, then pull

the switch trigger. Do not force the tool. Light pressure gives best results. Keep the tool in

position and prevent it from slipping away from the hole. Do not apply more pressure

when the hole becomes clogged with chips or particles. Instead, run the tool at an idle,

and then remove the bit partially from the hole. By repeating this several times, the hole

will be cleaned out and normal drilling may be resumed.

Drilling operation

When drilling in wood, metal or plastic materials, move the action mode changing lever to

the position of symbol to use “rotation only” action.

Drilling in wood

When drilling in wood, the best results are obtained with wood drills equipped with a

guide screw. The guide screw makes drilling easier by pulling the bit into the work piece.

Drilling in metal

To prevent the bit from slipping when starting a hole, make an indentation with a

center-punch and hammer at the point to be drilled. Place the point of the bit in the

indentation and start drilling. Use a cutting lubricant when drilling metals. The exceptions

are iron and brass which should be drilled dry.
