СБОРКА
(
Рис
.2)
7.1.
Вращая
рукоятку
дополнительную
(1)
против
часовой
стрелки
,
ослабьте
хомут
рукоятки
(2)
и
установите
его
на
корпус
редуктора
(5)
дрели
.
7.2.
Вставьте
ограничитель
глубины
свер
-
ления
(4)
в
специальное
отверстие
на
хо
-
муте
(2).
7.3.
Установите
рукоятку
(1)
в
удобное
положение
,
зафиксируйте
её
,
вращая
ру
-
коятку
(1)
по
часовой
стрелке
и
сжимая
хомут
(2).
7.3.
Установите
ключ
(11)
сверлильного
патрона
в
гнездо
на
муфте
(9)
шнура
пи
-
тания
(10).
Примечание
.
Если
нет
необходимости
ограничивать
глубину
сверления
,
огра
-
ничитель
глубины
сверления
(4)
в
хомут
(2)
дополнительной
рукоятки
(1)
можно
не
устанавливать
.
8.
ПОДГОТОВКА
К
РАБОТЕ
И
РЕГУЛИРОВКА
(
Рис
.2)
8.1
Установка
инструмента
или
оснаст
-
ки
в
сверлильный
патрон
.
8.1.1.
Проведите
внешний
осмотр
инстру
-
мента
.
Убедитесь
в
надежности
крепле
-
ния
патрона
(3)
и
отсутствии
внутри
него
стружки
и
строительного
мусора
.
8.1.2.
Вращая
ключ
(11)
против
часовой
стрелки
,
разведите
кулачки
патрона
(3)
на
расстояние
,
необходимое
для
установки
оснастки
.
Вращением
ключа
по
часовой
стрелке
зажмите
оснастку
в
патроне
(3).
8.1.3.
Поместите
ключ
(11)
в
гнездо
на
муфте
(9)
шнура
питания
(10).
8.2.
Установка
инструмента
или
оснаст
-
ки
в
бесключевой
(
быстрозажимной
)
патрон
.
8.2.1.
Проведите
внешний
осмотр
инстру
-
мента
.
Убедитесь
в
надежности
крепле
-
ния
патрона
(3)
и
отсутствии
внутри
него
стружки
и
строительного
мусора
.
8.2.2.
Удерживая
одной
рукой
заднюю
муфту
патрона
(3),
другой
рукой
повер
-
ните
переднюю
муфту
против
часовой
стрелки
.
Вращая
переднюю
муфту
патро
-
на
(3),
разведите
кулачки
на
расстояние
необходимое
для
установки
оснастки
.
Вращая
переднюю
муфту
до
упора
по
часовой
стрелке
,
зажмите
оснастку
в
па
-
троне
(3).
8.3.
Регулировка
ограничителя
глуби
-
ны
сверления
.
8.3.1.
Вращением
рукоятки
дополнитель
-
ной
(1)
против
часовой
стрелки
,
ослабьте
хомут
(2)
на
корпусе
редуктора
(5)
дрели
.
8.3.2.
Переместите
ограничитель
глубины
сверления
(4)
на
необходимое
расстояние
в
гнезде
хомута
(2)
рукоятки
(1).
8.3.3.
Вращением
рукоятки
дополнитель
-
ной
(1)
по
часовой
стрелке
,
зафиксируйте
положение
ограничителя
глубины
свер
-
ления
(4)
на
хомуте
(2).
8.4.
Регулировка
частоты
вращения
шпинделя
.
8.4.1.
Подключите
вилку
сетевого
шну
-
ра
питания
(10)
к
розетке
электрической
сети
.
8.4.2.
Нажмите
клавишу
выключателя
(12)
и
зафиксируйте
ее
в
нажатом
положении
кнопкой
(8).
8.4.3.
Вращением
регулятора
(13)
устано
-
вите
частоту
вращения
шпинделя
дрели
,
соответствующую
предполагаемой
опе
-
рации
.
8.4.4.
Отпустите
клавишу
выключателя
(12).
Если
клавиша
выключателя
(12)
за
-
фиксирована
в
нажатом
положении
кноп
-
кой
(8),
для
отключения
дрели
коротко
на
-
жмите
клавишу
выключателя
(12).
9.
ПОРЯДОК
РАБОТЫ
ДРЕЛЬЮ
(
Рис
.2-4)
9.1.
Сверление
без
удара
.
9.1.1.
Установите
сверло
в
патрон
(3)
со
-
гласно
разделам
8.1-8.2.
9.1.2.
Отрегулируйте
глубину
сверления
(
при
необходимости
)
согласно
разделу
8.3.
9.1.3.
Установите
необходимую
частоту
вращения
шпинделя
согласно
разделу
8.4.
9.1.4.
Установите
переключатель
реверса
(14)
в
положение
«
правое
» (
стрелка
на
переключателе
(14)
указывает
на
обраба
-
тываемую
заготовку
).
9.1.5.
Установите
переключатель
режи
-
мов
работы
(6)
в
положение
«
сверление
без
удара
» (
переместите
переключатель
13
14.

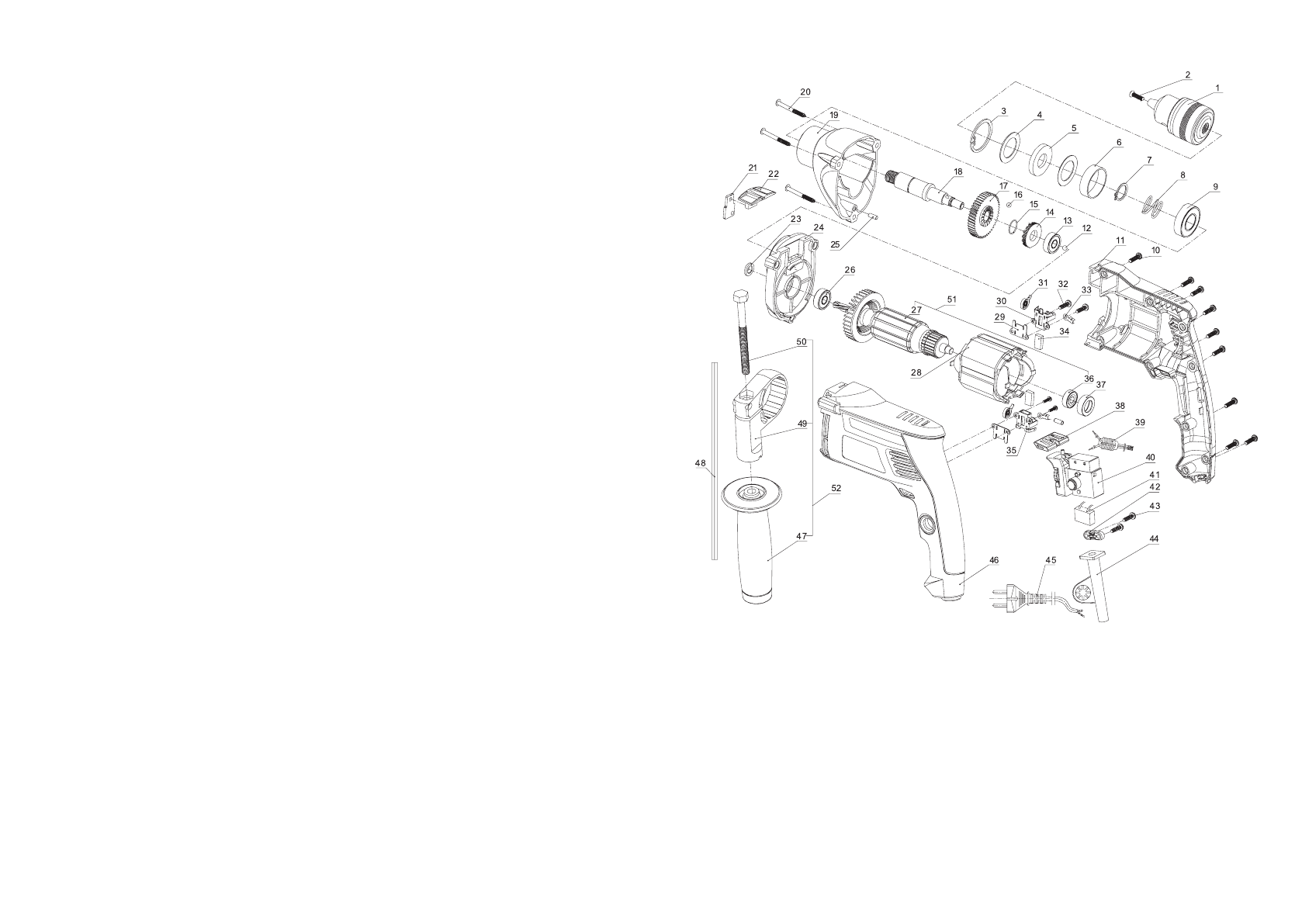

СХЕМА
СБОРКИ
ДРЕЛИ
«
ДУЭ
-750
ЭР
/13»
