12

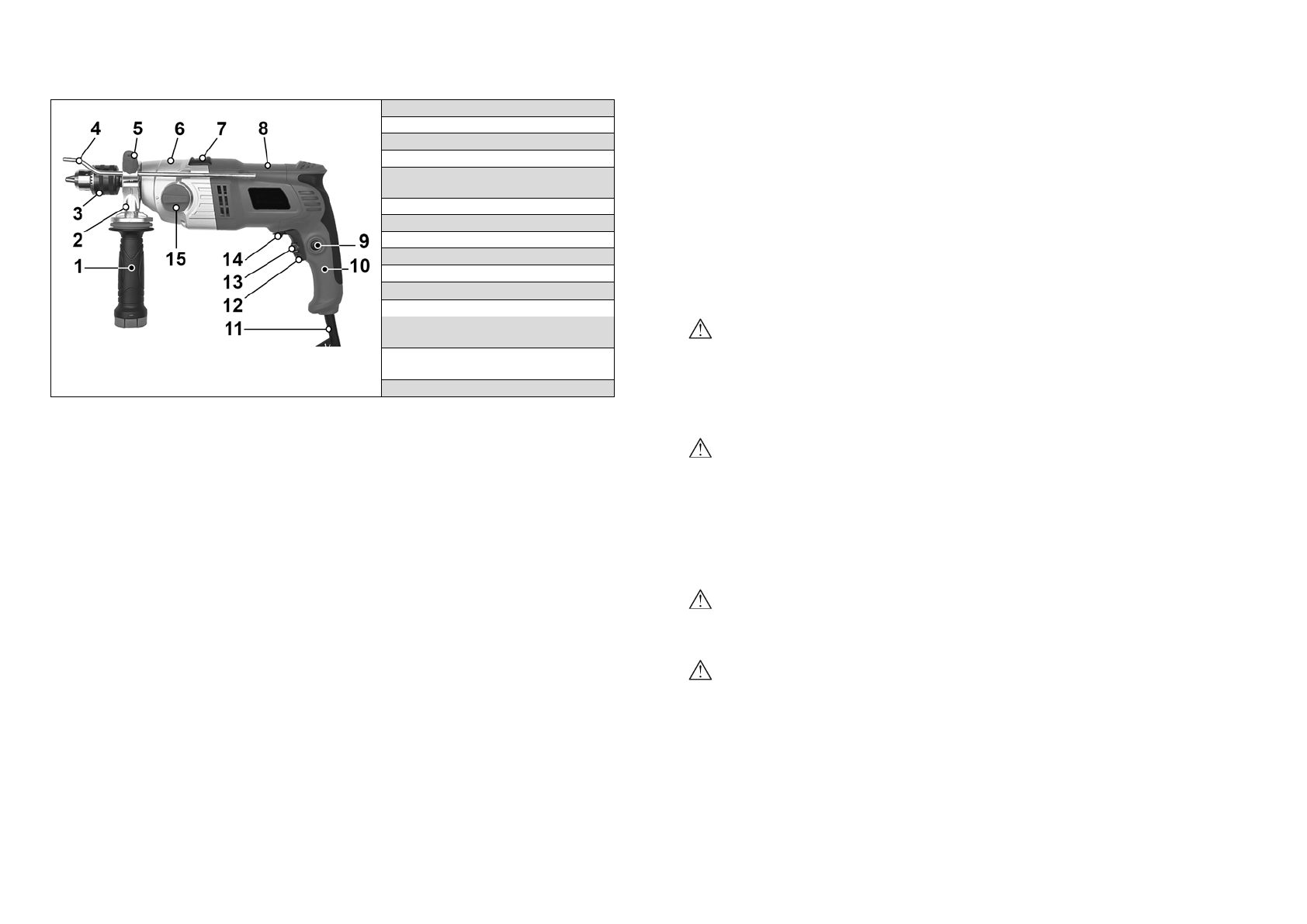

6. УСТРОЙСТВО ДРЕЛИ (Рис. 2)
Рис. 2
1. Рукоятка дополнительная
2. Хомут рукоятки дополнительной
3. Патрон сверлильный
4. Ограничитель глубины сверления
5. Винт фиксации ограничителя
глубины сверления
6. Корпус редуктора
7. Переключатель режимов
8. Корпус электродвигателя
9. Кнопка-фиксатор
10. Рукоятка
11. Шнур питания
12. Выключатель
13. Регулятор частоты вращения
сверлильного патрона
14. Переключатель направления
вращения (реверс)
15. Переключатель скоростей
ЗАПРЕЩАЕТСЯ производить изменение режима работы переключателем (7),
скорости переключателем (15) и направление вращения сверлильного патрона
(3) переключателем реверса (14) при нажатом выключателе (12) и вращающем-
ся сверлильном патроне (3).
7. СБОРКА (Рис. 2)
7.1. Вращая рукоятку дополнительную
(1) против часовой стрелки, ослабьте
хомут рукоятки (2) и установите его на
корпус редуктора (6) дрели.
7.2. Вставьте ограничитель глубины
сверления (4) в специальное отверстие
на хомуте (2) и зафиксируйте его в вы-
бранном положении винтом (5).
7.3. Установите рукоятку (1) в удобное
положение, зафиксируйте её, вращая
рукоятку (1) по часовой стрелке и сжимая
хомут (2).
7.3. Установите ключ сверлильного патрона
в гнездо на муфте шнура питания (11).
Примечание. Если нет необходимости
ограничивать глубину сверления,
ограничитель глубины сверления (4) в
хомут (2) дополнительной рукоятки (1)
можно не устанавливать.
8. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА (Рис. 2)
8.1 Установка инструмента или
оснастки в сверлильный патрон.
8.1.1. Проведите внешний осмотр ин-
струмента. Убедитесь в надежности
крепления патрона (3) и отсутствии внут-
ри него стружки и строительного мусора.
8.1.2. Вращая ключ против часовой стрелки,
разведите кулачки патрона (3) на расстоя-
ние, необходимое для установки оснастки.
Вращением ключа по часовой стрелке за-
жмите оснастку в патроне (3).
8.1.3. Поместите ключ в гнездо на муфте
шнура питания (11).
8.2. Регулировка ограничителя глуби-
ны сверления.
8.2.1. Вращением винта (5) против часо-
вой стрелки ослабьте крепление ограни-
чителя глубины сверления (4) на хомуте
(2) дополнительной рукоятки (1).
8.2.2. Переместите ограничитель глу-
бины сверления (4) на необходимое
расстояние в гнезде хомута (2)
9
относительной влажностью воздуха бо-
лее 80% категорически запрещается.
4.2.5.
Запрещается переделывать вилку
сетевого шнура питания дрели, если она
не соответствует размеру вашей розетки
и изменять длину шнура питания. Ис-
пользуйте соответствующие удлинители.
4.2.6. Не допускайте неправильной экс-
плуатации шнура питания дрели. Не тя-
ните за шнур при отсоединении вилки от
розетки. Оберегайте шнур от скручива-
ния, заломов, нагревания, попадания
масла, воды и повреждения об острые
кромки. Не используйте шнур питания
дрели с повреждённой изоляцией.
ВНИМАНИЕ! Во время работы с
электроинструментом не допускайте
контакта тела с заземлением и зазем-
ленными поверхностями.
4.2.7.
Разре-
шается производить работы машинами
классов II и III без применения индивиду-
альных средств защиты.
Запрещается:
а) заземлять машины классов II и III;
б) подключать машины класса III к
электрической сети общего пользова-
ния через автотрансформатор, сопро-
тивление или потенциометр;
в) вносить внутрь котлов, резервуа-
ров трансформаторы и преобразова-
тели частоты.
ЗАПРЕЩАЕТСЯ работать дрелью в
утомленном или болезненном со-
стоянии, а также в состоянии алко-
гольного или наркотического опьянения.
ВНИМАНИЕ! В процессе работы
электроинструментом не допускайте
нахождения в рабочей зоне детей и
посторонних лиц.
4.2.8. Перед первым включением дрели
обратите внимание на правильность
сборки инструмента и надежность уста-
новки оснастки.
4.2.9. Проверьте работоспособность вы-
ключателя дрели и переключателей режимов.
Эксплуатировать дрель с неисправными орга-
нами управления запрещается.
4.2.10. Используйте дрель только по назначе-
нию. Применяйте оснастку, предназначенную
для работы дрелью. Не допускается самосто-
ятельное проведение модификаций инстру-
мента, а также использование дрели для ра-
бот, не регламентированных данным «Ру-
ководством».
4.2.11. При эксплуатации машин необхо-
димо соблюдать все требования ин-
струкции по их эксплуатации, бережно
обращаться с ними, не подвергать их
ударам, перегрузкам, воздействию грязи,
нефтепродуктов. Машины, не защищен-
ные от воздействия влаги, не должны
подвергаться воздействию капель и
брызг воды или другой жидкости.
4.2.12. Во избежание получения травмы
при работе с дрелью не надевайте из-
лишне свободную одежду, галстуки,
украшения. Они могут попасть в подвиж-
ные детали инструмента. Длинные воло-
сы уберите под головной убор.
4.2.13. Кабель (шнур) машины должен
быть защищен от случайного поврежде-
ния (например, кабель следует подве-
шивать). Непосредственное соприкосно-
вение кабеля (шнура) с горячими и мас-
ляными поверхностями не допускается.
4.2.14. Всегда работайте в защитных оч-
ках, используйте наушники для уменьше-
ния воздействий шума. При длительной
работе используйте виброзащитные ру-
кавицы. Используйте прочную, несколь-
зящую обувь.
4.2.15. Машина должна быть отключена вы-
ключателем при внезапной остановке (вслед-
ствие исчезновения напряжения в сети, закли-
нивания движущихся деталей и т.п.).
4.2.16. Машина должна быть отключена
от сети штепсельной вилкой:
а) при смене рабочего инструмента,
установке насадок и регулировке;
б) при переносе машины с одного рабо-
чего места на другое;
в) при перерыве в работе;
г) по окончании работы или смены.
4.2.17. Сверлить отверстия и пробивать
борозды в стенах, панелях и перекрыти-
ях, в которых может быть расположена
скрытая электропроводка, а также про-
