8
5.
Корпус
6.
Рукоятка
7.
Шнур
питания
8.
Выключатель
9.
Переключатель
направления
вращения
(
реверс
)
ЗАПРЕЩАЕТСЯ
производить
изме
-
нение
направления
вращения
свер
-
лильного
патрона
(1)
переключателем
реверса
(9)
и
переключать
скорость
переключателем
(4)
при
нажатом
вы
-
ключателе
(8)
и
вращающемся
свер
-
лильном
патроне
(1).
7.
ПОДГОТОВКА
К
РАБОТЕ
И
РЕГУЛИРОВКА
7.1.
Установка
инструмента
или
оснаст
-
ки
в
сверлильный
патрон
(
Рис
.2).
7.1.1.
Проведите
внешний
осмотр
ин
-
струмента
.
Убедитесь
в
надежности
крепления
сверлильного
патрона
(1)
и
отсутствии
внутри
него
стружки
и
строи
-
тельного
мусора
.
7.1.2.
Удерживая
одной
рукой
заднюю
муфту
(2)
сверлильного
патрона
(1),
дру
-
гой
рукой
поверните
патрон
(1)
против
ча
-
совой
стрелки
.
Вращая
патрон
(1)
против
часовой
стрелки
,
разведите
кулачки
на
расстояние
,
необходимое
для
установки
оснастки
.
Удерживая
заднюю
муфту
(2),
вращайте
патрон
(1)
до
упора
по
часовой
стрелке
и
зажмите
оснастку
в
патроне
(1).
7.2.
Переключение
направления
вра
-
щения
сверлильного
патрона
(
Рис
.2).
7.2.1.
Переключателем
направления
вращения
(9)
установите
необходимое
направление
вращения
сверлильного
патрона
(1) (
левое
–
стрелка
на
переклю
-
чателе
(9)
указывает
в
сторону
операто
-
ра
;
или
правое
–
стрелка
на
переключате
-
ле
(9)
указывают
в
сторону
сверлильного
патрона
).

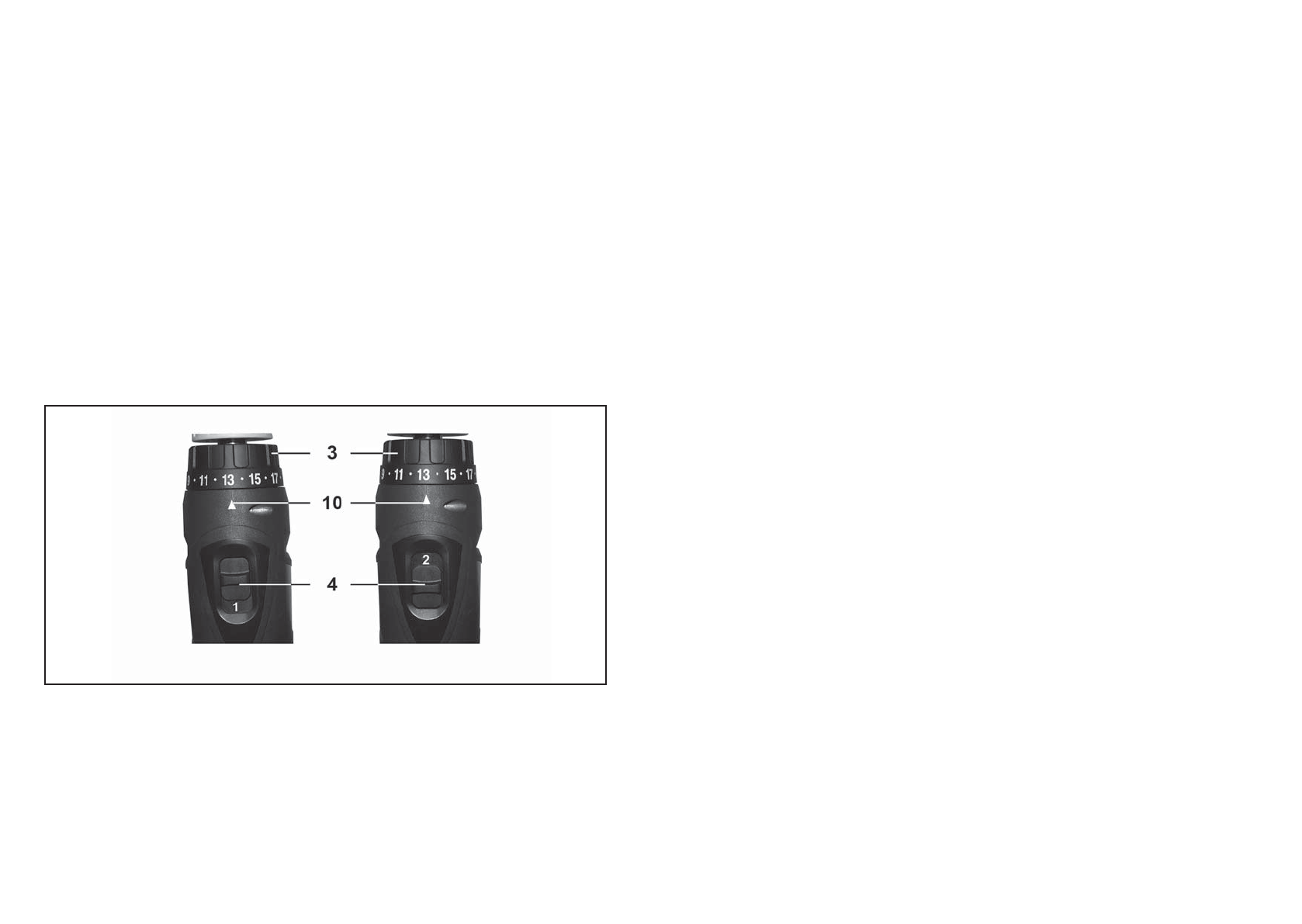

7.3.
Регулировка
момента
затяжки
(
Рис
.3).
7.3.1.
Вращением
кольца
регулировки
момента
(3)
совместите
пиктограммы
на
нем
со
стрелкой
(10)
на
корпусе
машины
(5)
и
осуществите
изменение
предельно
-
го
момента
затяжки
.
7.3.2.
Положения
1-20
служат
для
завин
-
чивания
/
вывинчивания
винтов
.
Примечание
:
Цифры
на
кольце
регу
-
Рис
. 3
лировки
момента
(3)
указывают
номер
ступени
срабатывания
ограничителя
мо
-
мента
.
Рекомендуется
опытным
путем
на
обрезках
материала
подобрать
наиболее
оптимальную
для
вашего
материала
и
крепежа
ступень
ограничения
крутящего
момента
.
7.3.3.
Положение
с
пиктограммой
«
свер
-
ло
»
служит
для
сверления
.
7.4.
Переключение
скоростей
(
Рис
.3).
7.4.1.
Переключение
диапазона
скоро
-
9
стей
вращения
сверлильного
патрона
(1)
осуществляется
переключателем
скоро
-
стей
(4)
согласно
указаниям
на
переклю
-
чателе
:
-
цифра
1
соответствует
нижнему
диапа
-
зону
-
цифра
2
соответствует
верхнему
диапа
-
зону
.
8.
ПОРЯДОК
РАБОТЫ
МАШИНОЙ
8.1.
Сверление
(
Рис
.2-3).
8.1.1.
Установите
сверло
в
сверлильный
патрон
(1)
согласно
разделу
7.1.
8.1.2.
Установите
переключатель
ревер
-
са
(9)
в
положение
«
правое
» -
стрелка
на
переключателе
(9)
указывает
в
сторону
сверлильного
патрона
(1).
8.1.3.
Вращая
кольцо
регулировки
момен
-
та
(3),
совместите
пиктограмму
«
сверло
»
с
указателем
(10)
на
корпусе
(5)
машины
.
8.1.4.
Плавно
нажимая
выключатель
(8),
установите
необходимую
частоту
враще
-
ния
сверлильного
патрона
(1)
машины
.
8.1.5.
Приведите
сверло
в
контакт
с
обра
-
батываемой
заготовкой
.
8.1.6.
Произведите
сверление
,
установив
необходимую
частоту
вращения
свер
-
лильного
патрона
(1)
и
усилие
подачи
.
8.2.
Работа
с
крепёжной
оснасткой
(
Рис
.2-3).
8.2.1.
Согласно
разделу
7.1.
установите
в
сверлильный
патрон
(1)
оснастку
,
со
-
ответствующую
по
размеру
приводу
ис
-
пользуемого
крепежа
.
8.2.2.
Установите
переключатель
реверса
(9)
в
положение
«
правое
»
для
завинчива
-
ния
(
стрелка
на
переключателе
(9)
ука
-
зывают
в
сторону
сверлильного
патрона
)
или
«
левое
»
для
отвинчивания
(
стрелка
на
переключателе
(9)
указывает
в
сторо
-
ну
оператора
)
8.2.3.
Вращая
кольцо
регулировки
момен
-
та
(3),
совместите
пиктограмму
«
номера
ступени
»
с
указателем
(10)
на
корпусе
(4)
машины
.
Рекомендуется
опытным
путем
на
обрезках
материала
подобрать
наибо
-
лее
оптимальный
момент
завинчивания
крепежа
.
8.2.4.
Приведите
оснастку
в
контакт
с
приводом
крепежа
.
8.2.5.
Плавно
нажимая
на
выключатель
(8),
произведите
завинчивание
или
от
-
винчивание
,
обеспечив
необходимое
усилие
подачи
.
ВНИМАНИЕ
!
Продолжительная
работа
машины
на
малых
оборотах
вращения
с
большой
нагрузкой
может
вызвать
перегрев
и
поломку
электродвигателя
.
В
случае
чрезмерного
нагрева
электро
-
двигателя
или
появления
признаков
плавления
(
горения
)
изоляции
,
сни
-
мите
нагрузку
и
произведите
охлаж
-
дение
инструмента
на
холостом
ходу
при
максимальной
скорости
вращения
сверлильного
патрона
.
9.
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
9.1.
Общее
обслуживание
.
9.1.1.
По
окончанию
работы
извлеките
оснастку
из
сверлильного
патрона
маши
-
ны
.
9.1.2.
Очистите
инструмент
от
пыли
гря
-
зи
чистой
ветошью
.
Не
используйте
для
очистки
пластиковых
деталей
машины
растворители
и
нефтепродукты
.
9.1.3.
Очистите
сменные
принадлежно
-
сти
,
оснастку
.
9.1.4.
Периодически
проверяйте
затяжку
всех
резьбовых
соединений
инструмен
-
та
и
,
при
необходимости
затягивайте
все
ослабленные
соединения
.
9.2.
Хранение
и
транспортировка
.
9.2.1.
Храните
машину
в
сухом
помеще
-
нии
,
оградив
от
воздействия
прямых
сол
-
нечных
лучей
.
9.2.2.
Не
храните
инструмент
в
легкодо
-
ступном
месте
и
в
пределах
досягаемо
-
сти
детей
.
9.2.3.
Для
транспортировки
машины
на
дальние
расстояния
используйте
завод
-
скую
или
иную
упаковку
,
исключающую
повреждение
машины
и
ее
компонентов
в
процессе
транспортировки
.
9.3.
Утилизация
.
9.3.1.
Машину
и
ее
комплектующие
вы
-
шедшие
из
строя
и
не
подлежащие
ре
-
монту
,
необходимо
сдать
на
специальные
приемные
пункты
по
утилизации
.
Не
вы
-
брасывайте
вышедший
из
строя
электро
-
инструмент
в
бытовые
отходы
!
