12

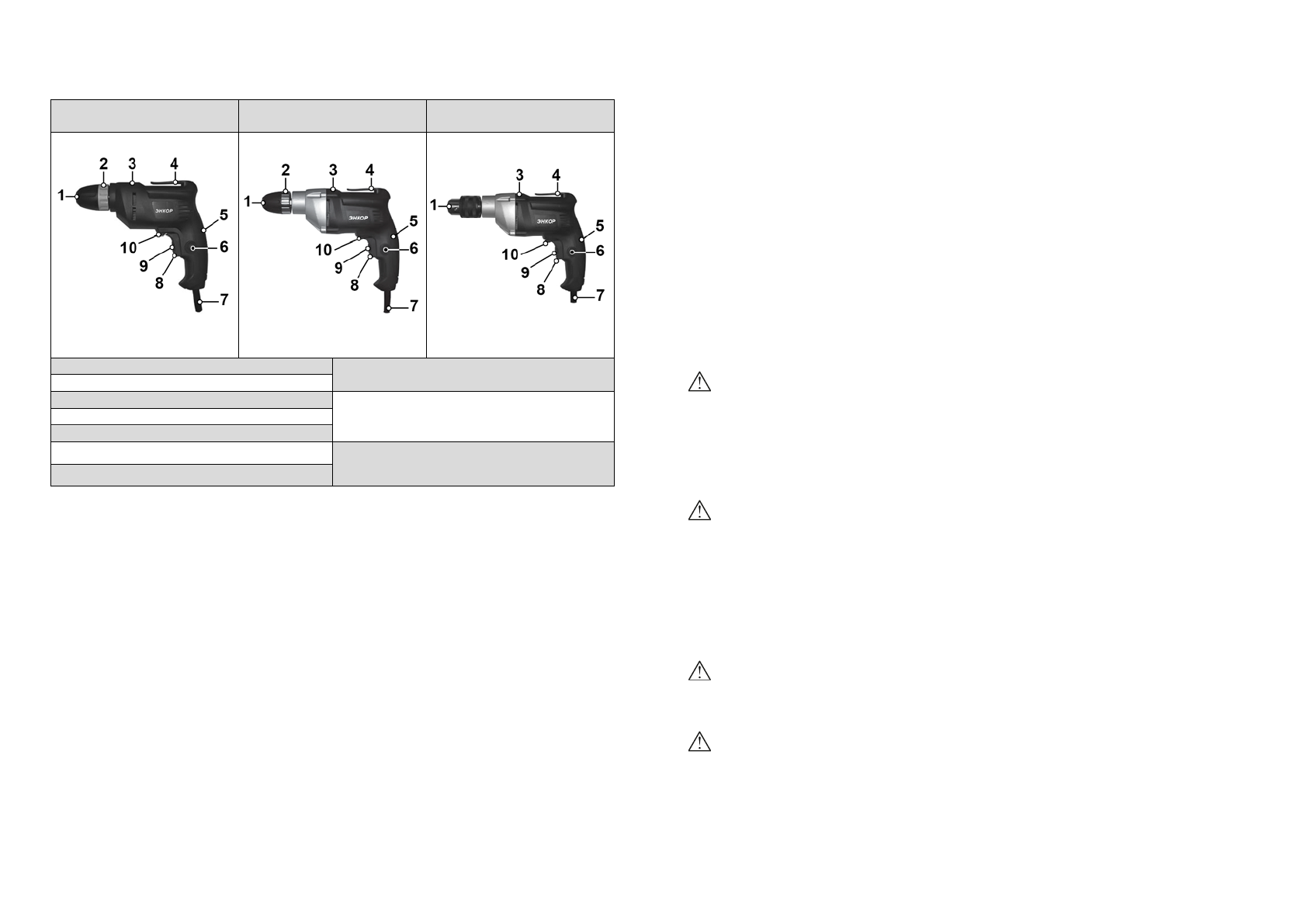

6. УСТРОЙСТВО ДРЕЛИ (Рис. 4 - 6)

ДЭ-380ЭР/10

(Арт.50067)

ДЭ-500ЭР/10М

(Арт.50068)

ДЭ-500ЭР/13М

(Арт.50069)

Рис. 4

Рис. 5

Рис. 6

1. Патрон сверлильный

8. Выключатель

2. Муфта патрона задняя

3. Корпус

9. Регулятор частоты вращения


сверлильного патрона

4. Клипса

5. Рукоятка
6. Кнопка фиксации выключателя

10.

Переключатель направления вращения

сверлильного патрона (реверс)

7. Шнур питания

ЗАПРЕЩАЕТСЯ  производить  изменение  направления  вращения  шпинделя

переключателем  реверса  (10)  при  нажатом  выключателе  (8)  и  вращающемся

сверлильном патроне (1).


7.

ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА (Рис. 4 - 6)

7.1.  Установка  инструмента  или

оснастки  в  бесключевой  сверлиль-

ный патрон.

7.1.1.  Проведите  внешний  осмотр  ин-

струмента.  Убедитесь  в  надежности

крепления  сверлильного  патрона  (1)  и

отсутствии  внутри  него  стружки  и  строи-

тельного мусора.

7.1.2.  Удерживая  одной  рукой  заднюю

муфту (2) сверлильного патрона (1), дру-

гой  рукой  поверните  патрон  (1)  против

часовой стрелки. Вращая патрон (1) про-

тив  часовой  стрелки,  разведите  кулачки

на  расстояние,  необходимое  для  уста-

новки оснастки.

7.1.3.  Установите  инструмент  или

оснастку  в  сверлильный  патрон  (1).

Удерживая заднюю муфту (2), вращайте

патрон (1) до упора по часовой стрелке и

зажмите оснастку в патроне (1).

7.2.

Установка  инструмента  или

оснастки в сверлильный патрон.

7.2.1.

Проведите  внешний  осмотр  ин-

струмента.  Убедитесь  в  надежности

крепления патрона (1) и отсутствии внут-

ри него стружки и строительного мусора.
7.2.2.

Вращая  ключ  сверлильного  патро-

на  против  часовой  стрелки,  разведите

кулачки патрона (1) на расстояние, необ-

ходимое  для  установки  оснастки.  Вра-

щением  ключа  (7)  по  часовой  стрелке

зажмите оснастку в патроне (1).

7.2.3. Установите инструмент или оснастку

в  сверлильный  патрон  (1).  Вращением

ключа  сверлильного  патрона  по  часовой

стрелке зажмите оснастку в патроне (1).

9

на  открытых  площадках  во  время

снегопада или дождя.

4.2.4.  Работа  дрелью  в  помещениях  с

относительной  влажностью  воздуха  бо-

лее 80% категорически запрещается.
4.2.5.

Запрещается  переделывать  вилку

сетевого  шнура  питания  дрели,  если она

не соответствует размеру вашей розетки

и  изменять  длину  шнура  питания.  Ис-

пользуйте соответствующие удлинители.

4.2.6.  Не  допускайте  неправильной  экс-

плуатации  шнура  питания  дрели.  Не  тя-

ните  за  шнур  при  отсоединении  вилки  от

розетки.  Оберегайте  шнур  от  скручива-

ния,  заломов,  нагревания,  попадания

масла,  воды  и  повреждения  об  острые

кромки.  Не  используйте  шнур  питания

дрели с повреждённой изоляцией.

ВНИМАНИЕ!  Во  время  работы  с

электроинструментом  не  допускайте

контакта  тела  с  заземлением  и  зазем-

ленными поверхностями.

4.2.7.

Разрешается  производить  работы

машинами классов II и III без применения

индивидуальных средств защиты.

Запрещается:

а) заземлять машины классов II и III;
б)  подключать  машины  класса  III  к

электрической  сети  общего  пользова-

ния  через  автотрансформатор,  сопро-

тивление или потенциометр;
в)  вносить  внутрь  котлов,  резервуа-

ров  трансформаторы  и  преобразова-

тели частоты.

ЗАПРЕЩАЕТСЯ  работать  дрелью  в

утомленном  или  болезненном  со-

стоянии,  а  также  в  состоянии  алко-

гольного или наркотического опьянения.

ВНИМАНИЕ!  В  процессе  работы

электроинструментом  не  допускайте

нахождения  в  рабочей  зоне  детей  и

посторонних лиц.

4.2.8.  Перед  первым  включением  дрели

обратите  внимание  на  правильность

сборки  инструмента  и  надежность  уста-

новки оснастки.

4.2.9.  Проверьте  работоспособность  вы-

ключателя дрели и переключателей режимов.

Эксплуатировать  дрель  с  неисправными

органами управления запрещается.

4.2.10. Используйте дрель только по назначе-

нию.  Применяйте  оснастку,  предназначенную

для работы дрелью. Не допускается самосто-

ятельное  проведение  модификаций  инстру-

мента,  а  также  использование  дрели  для  ра-

бот,  не  регламентированных  данным

«Руководством».

4.2.11.  При  эксплуатации  машин  необхо-

димо  соблюдать  все  требования  ин-

струкции  по  их  эксплуатации,  бережно

обращаться  с  ними,  не  подвергать  их

ударам, перегрузкам, воздействию грязи,

нефтепродуктов.  Машины,  не  защищен-

ные  от  воздействия  влаги,  не  должны

подвергаться  воздействию  капель  и

брызг воды или другой жидкости.

4.2.12.  Во  избежание  получения  травмы

при  работе  с  дрелью  не  надевайте  из-

лишне  свободную  одежду,  галстуки,

украшения.  Они  могут  попасть  в  подвиж-

ные  детали  инструмента.  Длинные  воло-

сы уберите под головной убор.

4.2.13.  Кабель  (шнур)  машины  должен

быть  защищен  от  случайного  поврежде-

ния  (например,  кабель  следует  подве-

шивать).  Непосредственное  соприкосно-

вение  кабеля  (шнура)  с  горячими  и  мас-

ляными поверхностями не допускается.

4.2.14.  Всегда  работайте  в  защитных

очках,  используйте  наушники  для

уменьшения  воздействий  шума.  При

длительной  работе  используйте  вибро-

защитные  рукавицы.  Используйте  проч-

ную, нескользящую обувь.

4.2.15.  Машина  должна  быть  отключена

выключателем  при  внезапной  остановке

(вследствие исчезновения напряжения в сети,

заклинивания движущихся деталей и т.п.).
4.2.16.  Машина  должна  быть  отключена

от сети штепсельной вилкой:

а)  при  смене  рабочего  инструмента,

установке насадок и регулировке;

б)  при  переносе  машины  с  одного  рабо-

чего места на другое;

в) при перерыве в работе;
