Для отключения дрели необходимо отпустить курок выключателя, при этом произой-
дет моментальная остановка вращения шпинделя с патроном.
Переключатель реверса поз. 8 служит для изменения направления вращения рабочего
инструмента на противоположное (реверс).
Положение втулки переключения режимов и регулировки крутящего момента
поз. 6 в зоне знака «сверло» соответствует режиму сверления.
Предельный крутящий момент достигается путем установки втулки поз. 6 в положе-
ние соответствующее максимальной цифре на втулке. Правильно установленный крутящий
момент задаст необходимую глубину завертывания и предотвратит срезание шлицов у вво-
рачиваемых шурупов и винтов.
Переключатель скорости поз. 7 служит для изменения частоты вращения патрона.
В дрели предусмотрена подсветка поз. 4, которая автоматически включается при
включении дрели и отключается при ее отключении.
5.2. Подготовка дрели к работе и порядок работы
Перед началом эксплуатации необходимо:
- наружные поверхности дрели протереть насухо ветошью;
- после транспортировки в зимних условиях, перед включением выдержать дрель при ком-
натной температуре до полного высыхания конденсата;
- полностью зарядить аккумуляторную батарею;
- проверить надежность крепления корпусных деталей, затяжку резьбовых соединений;
- проверить возможность перемещения переключателя реверса при отжатом курке выклю-
чателя из одного крайнего положения в другое.
Приступая к работе необходимо:
- проверить уровень зарядки аккумуляторной батареи, при необходимости зарядить её;

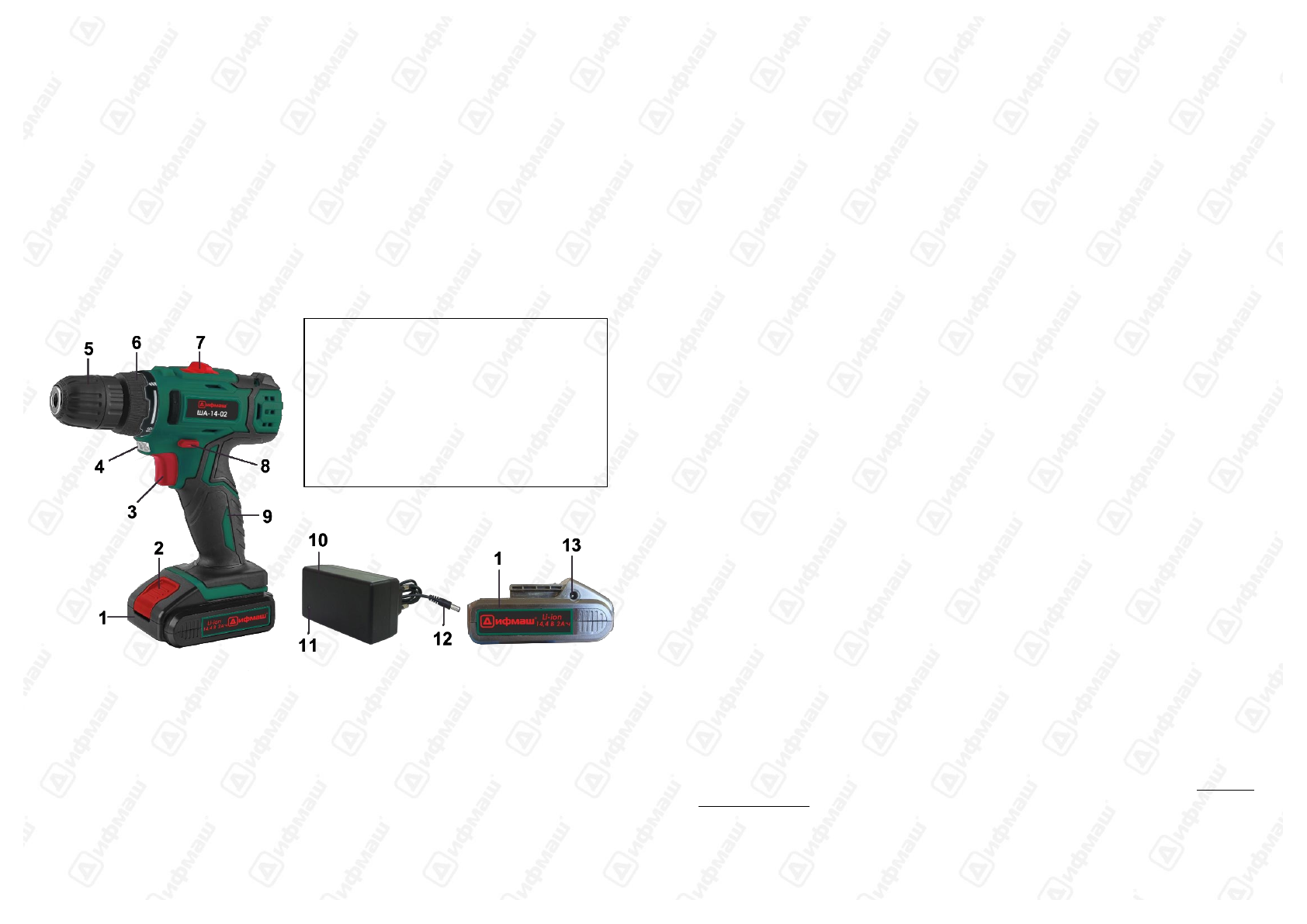

1 - батарея аккумуляторная; 2 - фиксатор;
3 - выключатель; 4 - подсветка;
5 - патрон; 6 - втулка переключения
режимов и регулировки крутящего момента;
7 - переключатель скорости;
10 - зарядное устройство; 11- индикатор;
12 - штекер; 13 - гнездо
Для отключения дрели необходимо отпустить курок выключателя, при этом произой-
дет моментальная остановка вращения шпинделя с патроном.
Переключатель реверса поз. 8 служит для изменения направления вращения рабочего
инструмента на противоположное (реверс).
Положение втулки переключения режимов и регулировки крутящего момента
поз. 6 в зоне знака «сверло» соответствует режиму сверления.
Предельный крутящий момент достигается путем установки втулки поз. 6 в положе-
ние соответствующее максимальной цифре на втулке. Правильно установленный крутящий
момент задаст необходимую глубину завертывания и предотвратит срезание шлицов у вво-
рачиваемых шурупов и винтов.
Переключатель скорости поз. 7 служит для изменения частоты вращения патрона.
В дрели предусмотрена подсветка поз. 4, которая автоматически включается при
включении дрели и отключается при ее отключении.
5.2. Подготовка дрели к работе и порядок работы
Перед началом эксплуатации необходимо:
- наружные поверхности дрели протереть насухо ветошью;
- после транспортировки в зимних условиях, перед включением выдержать дрель при ком-
натной температуре до полного высыхания конденсата;
- полностью зарядить аккумуляторную батарею;
- проверить надежность крепления корпусных деталей, затяжку резьбовых соединений;
- проверить возможность перемещения переключателя реверса при отжатом курке выклю-
чателя из одного крайнего положения в другое.
Приступая к работе необходимо:
- проверить уровень зарядки аккумуляторной батареи, при необходимости зарядить её;
1 - батарея аккумуляторная; 2 - фиксатор;
3 - выключатель; 4 - подсветка;
5 - патрон; 6 - втулка переключения
режимов и регулировки крутящего момента;
7 - переключатель скорости;
10 - зарядное устройство; 11- индикатор;
12 - штекер; 13 - гнездо
8 - переключатель реверса; 9 - рукоятка;
- при заворачивании /отворачивании/ шурупов, винтов с помощью втулки устано-
вить необходимый крутящий момент (в зависимости от размера заворачиваемых
винтов), а при сверлении установить втулку в положение знака «сверло»;
- проверить четкость работы выключателя (по мере увеличения усилия нажатия на
курок частота вращения шпинделя также должна увеличиваться) и работу дрели пу-
тем включения ее на холостом ходу в течение 5
10 секунд.
Во время работы: - избегайте длительной непрерывной работы дрели;
- обеспечьте эффективное охлаждение дрели и отвод продуктов обработки из зоны сверле-
ния;
- следите за состоянием рабочего инструмента (сверл, бит, насадок и т.д.) и нагревом элек-
тродвигателя.
По окончании работы:
- очистить дрель и дополнительные принадлежности от пыли и грязи; - обеспечить хра-
нение дрели в упаковке при температуре окружающей среды от +1
С до +35
С и относи-
тельной влажности воздуха не более 80%;
- при длительных перерывах в работе патрон и шпиндель покрыть слоем консервационной
смазки, аккумуляторную батарею снять с дрели.
Зарядка аккумуляторной батареи:
- зарядка батареи осуществляется с помощью зарядного устройства поз. 10, входящего в
комплект поставки дрели;
- вставьте штекер поз. 12 соединительного провода зарядного устройства в разъем поз. 13
батареи аккумуляторной;
- перед подключением зарядного устройства к сети электропитания убедитесь, что пара-
метры сети соответствуют указанным в руководстве по эксплуатации техническим характе-
ристикам зарядного устройства;
- подключите зарядное устройство батарей поз. 10 к сети, при этом индикатор поз. 11 вы-
светиться красным цветом;
- продолжительность зарядки составляет 1
1,5 часа - в зависимости от фактической емко-
сти батареи;
- по окончании зарядки индикатор поз. 11 высветиться зеленым цветом.
- по окончании зарядки отключите устройство зарядное от сети питания и выньте штекер
из батареи аккумуляторной;
ВНИМАНИЕ! Никогда не заряжайте батареи при температуре окружающей среды ниже 4
С
и выше 40
С.
ВНИМАНИЕ
!
Не допускайте даже кратковременных замыканий контактов аккумуляторных
батарей или зарядного устройства. Соблюдайте полярность ”+ / -“ при зарядке. Никогда не
разряжайте полностью батарею если собираетесь отставить ее на долгое хранение, а также
не подзаряжайте еще достаточно заряженную батарею, так как это приводит к сокращению
срока ее службы.
Используйте для работы только оригинальную аккумуляторную батарею, входящую в ком-
плект поставки.
Зарядное устройство, входящее в комплект поставки предназначено исключительно для
зарядки батареи аккумуляторной, входящей в комплект поставки. Использовать данное за-
рядное устройство для зарядки других батарей аккумуляторных и аккумуляторов категори-
чески запрещается.
Рекомендации по оптимальному использованию дрели:
- используйте отвертки-насадки соответствующего типа и размера;
- если винты закручиваются тяжело, попробуйте использовать немного моющего средства
или мыла в качестве смазывающих веществ;
