42

 |

Magyar

2 609 004 193 | (5.10.09)

Bosch Power Tools

–

Gondoskodjon a munkahely jó
szellőztetéséről.

–

Ehhez a munkához célszerű egy P2
szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolat-
ban tartsa be az adott országban érvényes
előírásokat.

f

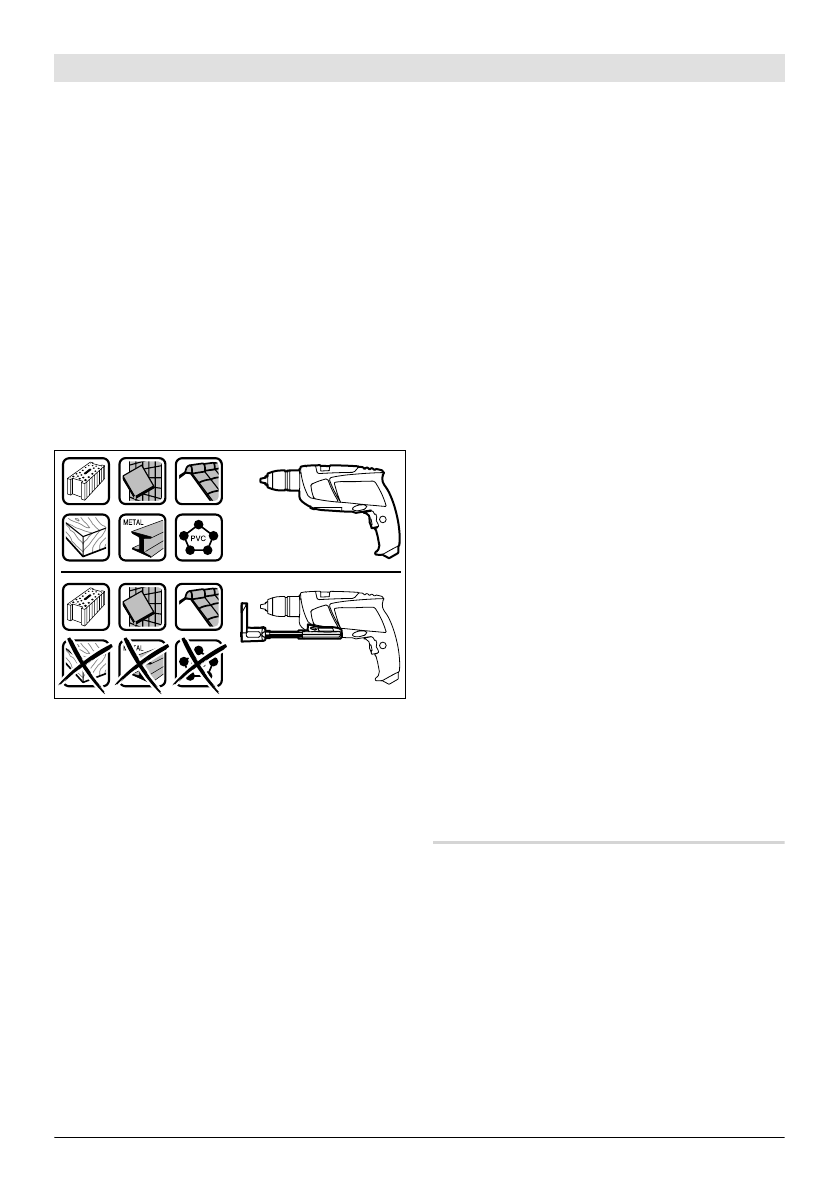

Az elszívó berendezést csak beton, tégla és
kő megmunkálása esetén használja.

A fa- és

műanyagforgács könnyen dugulást okozhat.

f

Vigyázat, tűzveszély! Ha az elszívó
berendezés hozzá van csatlakoztatva a
berendezéshez, ne munkáljon meg fémeket.

A forró fémforgácsok megggyújthatják az
elszívó berendezés alkatrészeit.

Az optimális elszívás biztosítására tartsa be az
alábbi útmutatóban található utasításokat:

–

Ügyeljen arra, hogy az elszívó berendezés a
peremével felfeküdjön a megmunkálásra
kerülő munkadarabra, illetve falra. Ezzel
egyidejűleg megkönnyíti a derékszögben való
fúrást is.

–

Az elszívó berendezés használatakor mindig
a legmagasabb fordulatszámmal dolgozzon.

–

A kívánt furatmélység elérésekor először
húzza ki a furatból a fúrót és csak ezután
kapcsolja ki az ütvefúró gépet.

–

Rendszeresen ellenőrizze a

20

 szűrőbetét

állapotát. Ha a szűrőbetét megrongálódott,
azonnal cserélje ki.

–

A

17

 porvédőgyűrű különösen nagyobb

fúróátmérők használata esetén könnyen
elhasználódik. Ha ez megrongálódott,
cserélje ki.

Az elszívó berendezés felhelyezése

Vezesse a

9

 elszívó szerkezetet az első oldal

felől az ütvefúró gép alsó oldalához. Ügyeljen
arra, hogy a

9

 elszívó szerkezet síkban

felfeküdjön a házra és reteszelésre kerüljön.

Az elszívó berendezés tisztítása
(lásd az „A” ábrát)

Helyezze fel a

18

 lezárószerkezetet, vagy ürítse

ki a

15

 porgyűjtő tartályt, mielőtt az elszívó

szerkezetet lerakná.
A

15

 portartály 6 mm-es fúróátmérővel végzett

fúrások esetén kb. 20 fúráshoz elegendő.
Ha az elszívás gyengébbé válik, vagy a

21

szintkijelző a megtelt állapotot jelzi, a

15

porgyűjtő tartályt ki kell üríteni. Ehhez nyomja
meg a

14

 reteszelésfeloldó gomb recés felületét

és vegye le a

15

 porgyűjtő tartályt.

Ürítse ki és tisztítsa meg a

15

 portartályt.

Ütögetéssel tisztítsa meg a

20

 szűrőbetétet.

Ellenőrizze, nincs-e megrongálódva a

20

szűrőbetét, és szükség esetén cserélje ki.
Emelje ki például egy csavarhúzóval a

20

szűrőbetét tartóját (

n

) és cserélje ki a

20

szűrőbetétet a tartóval együtt (

o

). A tartó

behelyezésekor ügyeljen arra, hogy behelyezze a
gumitömítést.
Tegye ismét fel a

15

 porgyűjtő tartályt és a

reteszeléshez nyomja meg a

14

reteszelésfeloldó gomb síma felületét.

Az elszívó berendezés levétele

A

9

 elszívó szerkezet leszereléséhez tolja el

jobbra vagy balra a

19

 reteszelésfeloldó gombot

és előre mutató irányban húzza le a

9

 elszívó

szerkezetet.

Pótfogantyú

f

Az elektromos kéziszerszámot csak az arra
felszerelt 11 pótfogantyúval együtt szabad
használni.

A

11

pótfogantyút tetszőleges helyzetbe el lehet

forgatni, hogy így a munkát a lehető leginkább
fáradságmentes módon lehessen végezni.
Forgassa el a pótfogantyú beállítására szolgáló

10

szárnyascsavart az óramutató járásával ellen-

kező irányba és forgassa el a

11

pótfogantyút a

kívánt helyzetbe. Ezután az óramutató járásával
megegyező irányba forgatva húzza meg ismét
szorosra a

10

szárnyascsavart.
