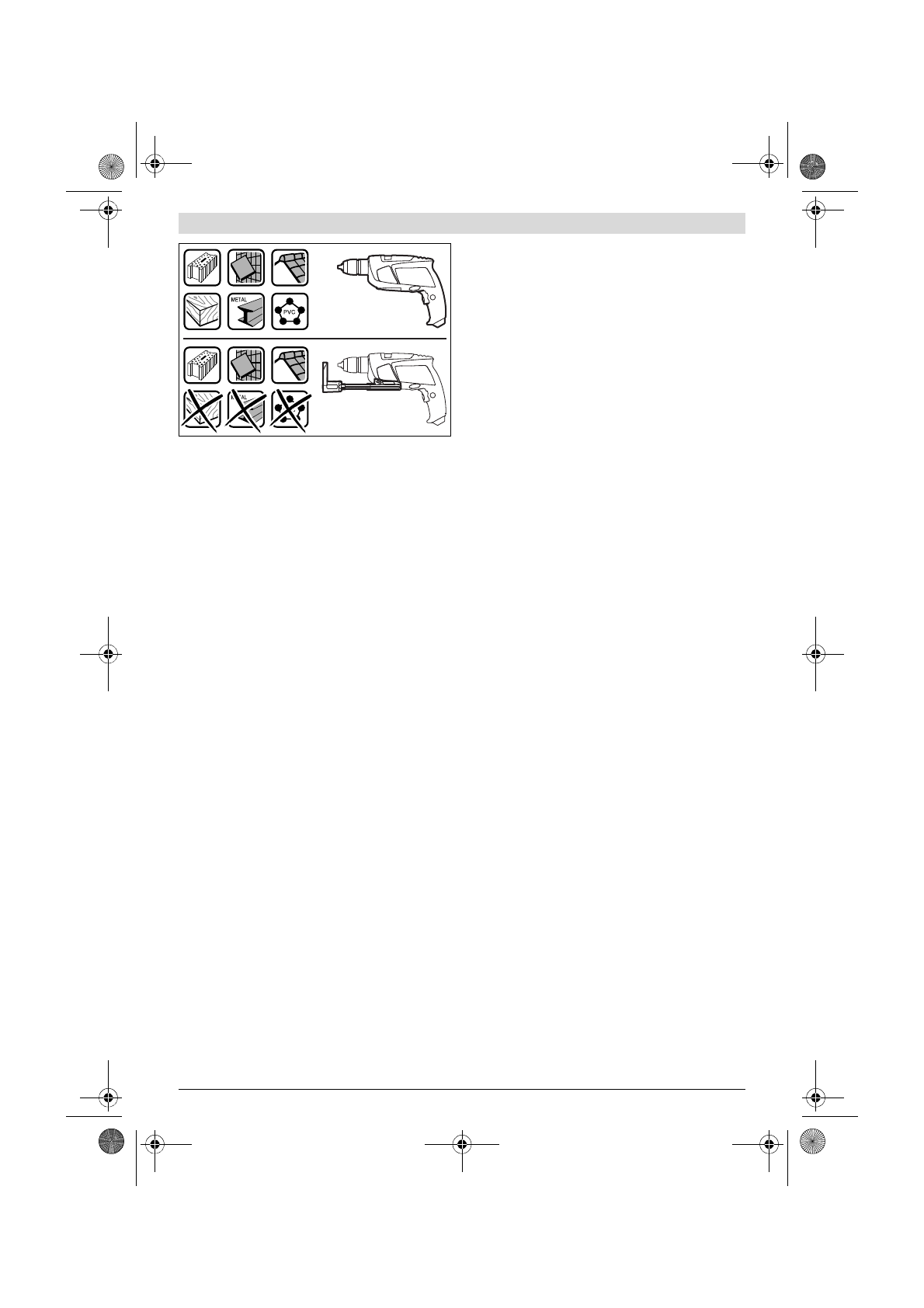

Для досягнення оптимальних результатів відсмоктування
зважайте на такі вказівки:

– Слідкуйте за тим, щоб відсмоктувальний пристрій рівно

прилягав до оброблюваної деталі або стіни. Одночасно
це полегшує перпендикулярне свердлення.

– При використанні відсмоктувального пристрою завжди

працюйте з максимальною частотою обертання.

– Після досягнення необхідної глибини свердлення

спочатку витягніть свердло з отвору і лише після цього
вимикайте ударний дриль.

– Використовуйте відсмоктувальний пристрій лише із

встановленим фільтром

19

, інакше всередину

електроінструменту може потрапити пил/стружка і
пошкодити його.

– Регулярно перевіряйте стан фільтрувального елемента

19

. У разі пошкодження фільтрувального елемента

негайно поміняйте його.

– Особливо при роботі з товстими свердлами

пилозахисне кільце

21

 може спрацьовуватися. У разі

пошкодження його треба поміняти.

Монтаж відсмоктувального пристрою (див. мал. A)

Підведіть відсмоктувальний пристрій

14

 знизу до

ударного дриля. Слідкуйте за тим, щоб відсмоктувальний
пристрій

14

 рівно прилягав до корпусу і зайшов у

зачеплення.

Очистка відсмоктувального пристрою (див. мал. B – D)

Пилозбірного контейнера

15

 вистачає прибл. на

20 отворів при діаметрі свердла 10 мм.

При зменшенні потужності відсмоктування треба
спорожнити контейнер для пилу

15

. Для цього натисніть

на рифлену поверхню кнопки розблокування

18

 та зніміть

контейнер для пилу

15

.

Спорожніть і прочистіть пилозбірний контейнер

15

.

Прочистіть фільтр

19

, постукавши по ньому.

Перевірте фільтрувальний елемент

19

 на предмет

пошкоджень і за необхідністю поміняйте його.

Натисніть на кріплення фільтра

19

 і витягніть фільтр.

Поміняйте фільтр

19

 з кріпленням. Коли будете ставити

кріплення, не забудьте поставити гумову прокладку

20

.

Знову поставте пилозбірний контейнер

15

 і застопоріть

кнопку розблокування

18

, натиснувши на її гладку

поверхню.

Демонтаж відсмоктувального пристрою (див. мал. E)

Щоб зняти відсмоктувальний пристрій

14

, натисніть на

кнопку розблокування

22

 і потягніть відсмоктувальний

пристрій

14

 уперед.

Прибирання відсмоктувального пристрою
(див. мал. F)

Щоб заховати відсмоктувальний пристрій

14

 у футляр,

зніміть відсмоктувальний пристрій

14

, складіть його і

надіньте дужку

23

.

Закрийте засувку

24

 або спорожніть пилозбірний

контейнер

15

, перш ніж покласти відсмоктувальний

пристрій.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 12.



Перед виконанням будь-яких робіт впевніться в
тому, що гвинт-баранчик 13 міцно затягнутий.

Вихід

електроінструменту з-під контролю може мати своїм
наслідком тілесні ушкодження.

Для більшої зручності, а також щоб менше втомлятися під
час роботи, Ви можете повернути додаткову рукоятку

12

 в

8 положень.

Поверніть гвинт-баранчик для регулювання додаткової
рукоятки

13

 проти стрілки годинника і пересуньте

додаткову рукоятку

12

 настільки уперед, поки її не можна

буде повернути в необхідне положення. Після цього
пересуньте додаткову рукоятку

12

 знову назад и затягніть

гвинт-баранчик

13

 за стрілкою годинника.

Встановлення глибини свердлення (див. мал. G)

За допомогою обмежувача глибини

1

 можна

встановлювати необхідну глибину свердлення

X

.

Натисніть на кнопку для регулювання обмежувача
глибини

3

 і встроміть обмежувач глибини в додаткову

рукоятку

12

.

Рифлення на обмежувачі глибини

1

 повинне дивитися

донизу.

Витягніть обмежувач глибини настільки, щоб відстань між
кінчиком свердла і кінчиком обмежувача глибини
відповідала бажаній глибині свердлення

X

.

Заміна робочого інструмента (див. мал. H)

Швидкозатискний свердлильний патрон

При ненатиснутому вимикачі

10

 свердлильний шпиндель

блокується. Це дозволяє швидко, зручно і просто міняти
робочий інструмент у свердлильному патроні.

Повертаючи в напрямку обертання



, відкрийте

швидкозатискний свердлильний патрон

2

, щоб в нього

можна було встромити робочий інструмент. Встроміть
робочий інструмент.

Рукою з силою повертайте втулку швидкозатискного
патрона

2

 в напрямку обертання



, поки не припиниться

клацання. Свердлильний патрон автоматично фіксується.

Щоб зняти фіксацію, повертайте втулку проти стрілки
годинника, щоб вийняти робочий інструмент.
