Retirar o acumulador

O acumulador

8

 possui dois níveis de travamen-

to, que devem evitar, que o acumulador possa
cair, caso a tecla de destravamento do acumula-
dor

13

 seja premida por acaso. Enquanto o acu-

mulador estiver dentro da ferramenta eléctrica,
ele é mantido em posição por uma mola.

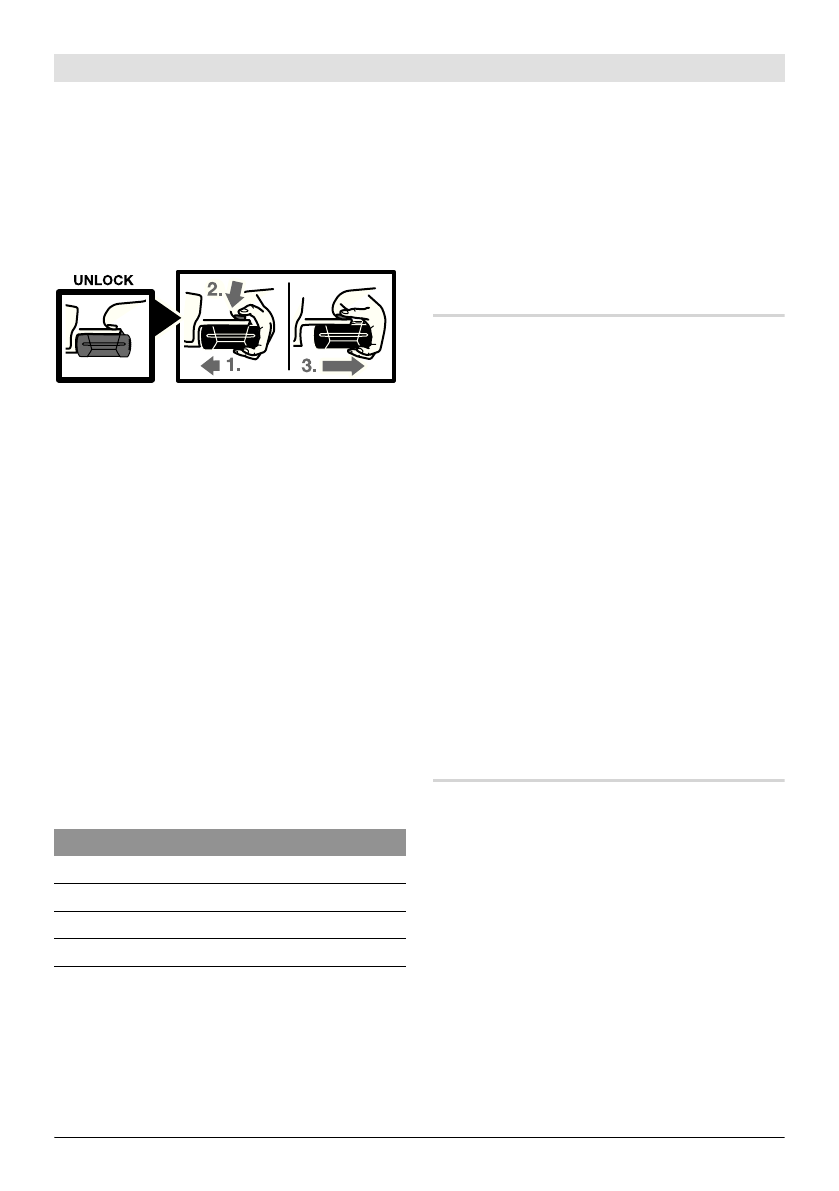

Para retirar o acumulador

8

:

–

Premir o acumulador contra o pé da ferra-
menta eléctrica (1.) e ao mesmo tempo pre-
mir a tecla de destravamento

13

 (2.).

–

Puxar o acumulador da ferramenta eléctrica,
até poder ver uma listra vermelha (3.).

–

Premir novamente a tecla de destravamento

13

 e puxar o acumulador completamente pa-

ra fora.

Indicação do estado de carga do acumulador
(veja figura A)

Os três LED verdes da indicação da carga do
acumulador

11

 indicam o setado de carga do

acumulador

8

. Por motivos de segurança, a con-

sulta da situação de carga só pode ocorrer com
a ferramenta eléctrica parada.
Premir a tecla

12

, para indicar o estado de carga

(também com o acumulador retirado). A indica-
ção da situação de carga apaga-se automatica-
mente após aprox. 5 segundos.

Se após premir a tecla

12

 não se iluminar ne-

nhum LED, significa que o acumulador está com
defeito e deve ser substituido.
Os três LEDs verdes iluminam-se sequencial-
mente e apagam-se por instantes durante o pro-
cesso de carga. O acumulador está completa-
mente carregado, se os três LEDs verdes

permanecerem iluminados. Aprox. 5 minutos
depois do acumulador estar completamente
carregado, apagam-se novamente os três LEDs
verdes.
O acumulador está equipado com uma monitori-
zação de temperatura NTC, que só permite uma
carga na faixa de temperatura entre 0 °C e
45 °C. Desta forma é alcançada uma alta vida
útil do acumulador.

Punho adicional (veja figura B)

f

Colocar o comutador do sentido de rotação
na posição central antes de todos os traba-
lhos na ferramenta eléctrica (p. ex. manu-
tenção, troca de ferramenta etc.), assim co-
mo o transporte e arrecadação.

Há perigo

de lesões se o interruptor de ligar-desligar
for accionado involuntariamente.

f

Só utilizar a sua ferramenta eléctrica com o
punho adicional 7.

O punho adicional

7

 pode ser movimentado co-

mo desejar, para alcançar uma posição de traba-
lho segura e livre de fadiga.
Girar a parte inferior do punho adicional

7

 no

sentido contrário dos ponteiros do relógio e
deslocar o punho adicional

7

 para a posição de-

sejada. Em seguida girar a parte inferior do pu-
nho adicional

7

 no sentido dos ponteiros do re-

lógio para reapertar.
A banda de aperto

14

 do punho adicional deve

estar na respectiva ranhura.

Troca de ferramenta (veja figura C)

f

Colocar o comutador do sentido de rotação
na posição central antes de todos os traba-
lhos na ferramenta eléctrica (p. ex. manu-
tenção, troca de ferramenta etc.), assim co-
mo o transporte e arrecadação.

Há perigo

de lesões se o interruptor de ligar-desligar
for accionado involuntariamente.

O veio de perfuração está bloqueado quando o
interruptor de ligar-desligar

6

 não está premido.

Isto possibilita uma troca rápida, confortável e
fácil da ferramenta de trabalho no mandril de
brocas.
Abrir o mandril de brocas de aperto rápido

1

 gi-

rando no sentido de rotação

n

, até ser possível

introduzir a ferramenta. Introduzir a ferramenta.

LED

Capacidade

Luz permanente 3 x verde

≥

2/3

Luz permanente 2 x verde

≥

1/3

Luz permanente 1 x verde

< 1/3

Luz intermitente 1 x verde

Reserva
