Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za
zaštitu korisnika, kao npr.: održavanje električnog alata i rad-
nih alata, kao i organiziranje radnih operacija.

Izjava o usklađenosti

Izjavljujemo pod vlastitom odgovornošću da proizvod opisan
pod „Tehnički podaci“ odgovara svim relevantnim odredbama
smjernica 2009/125/EC (odredba 1194/2012),
2011/65/EU, 2014/30/EU, 2006/42/EC uključujući i njiho-
ve izmjene te da je sukladan sa slijedećim normama:
EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581.

Tehnička dokumentacija (2006/42/EC) može se dobiti kod:
Robert Bosch Power Tools GmbH, PT/ECS,
70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017

Montaža

Punjenje aku-baterije



Koristite samo punjače navedene na stranici sa pribo-
rom.

Samo su ovi punjači prilagođeni Li-ionskoj aku-bate-

riji koja se koristi u vašem električnom alatu.

Napomena:

Aku-baterija se isporučuje djelomično napunje-

na. Kako bi se zajamčio puni učinak aku-baterije, prije prve
uporabe aku-baterije, napunite je do kraja u punjaču.

Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
neće oštetiti aku-bateriju.

Li-ionska aku-baterija je „Electronic Cell Protection (ECP)“ za-
štitom zaštićena od dubinskog pražnjenja. Kada se aku-bate-
rija isprazni, električni alat će se isključiti preko zaštitnog sklo-
pa: radni alat se više neće vrtjeti.



Nakon automatskog isključivanja električnog alata ne
pritišćite dalje na prekidač za uključivanje/isključiva-
nje.

Aku-baterija bi se mogla oštetiti.

Pridržavajte se uputa za zbrinjavanje u otpad.

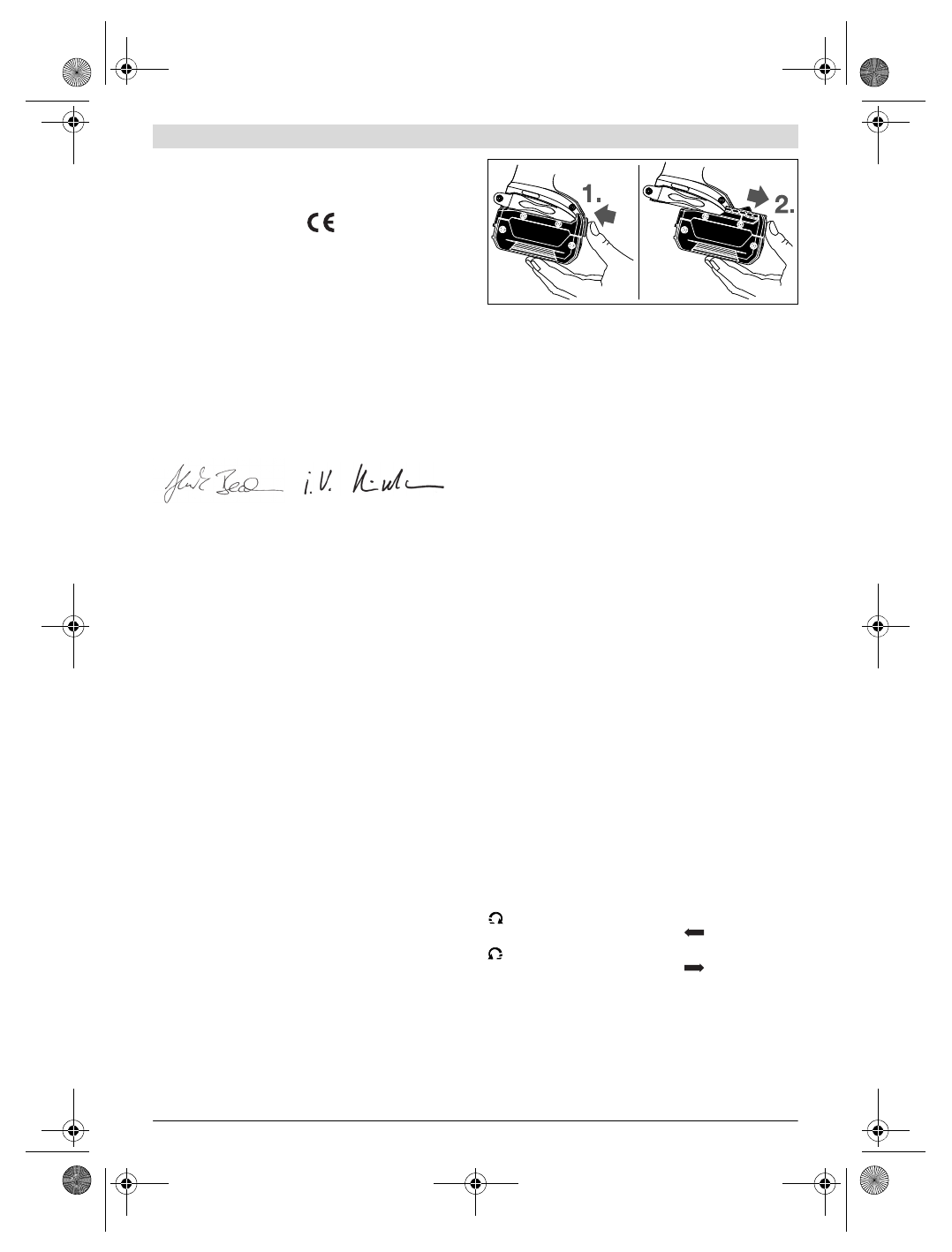

Vađenje aku-baterije

Aku-baterija

9

 raspolaže sa dva stupnja blokiranja koji trebaju

spriječiti da aku-baterija ispadne van kod nehotičnog pritiska
na tipku

10

 za deblokiranje aku-baterije. Čim se aku-baterija

stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.

Za vađenje aku-baterije

9

 pritisnite tipku za deblokiranje

10

 i

izvucite aku-bateriju prema naprijed iz električnog alata.

Kod

toga ne koristite silu.

Zamjena alata (vidjeti sliku A)



Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.

Kod nehotičnog aktiviranja prekidača za uključiva-

nje/isključivanje postoji opasnost od ozljeda.

Povucite graničnik dubine uvijanja

4

 prema naprijed. Izvucite

nastavak odvijača

1

. Prema potrebi se može izvući i univerzal-

ni držač nastavka

13

 i zamijeniti.

Nakon provedene zamjene alata ponovno nataknite graničnik
dubine uvijanja

4

.

Rad

Puštanje u rad

Stavljanje aku-baterije



Koristite samo originalne Bosch Li-ionske aku-baterije,
sa naponom navedenim na tipskoj pločici vašeg elek-
tričnog alata.

Uporaba drugih aku-baterija može dovesti

do ozljeda i opasnosti od požara.

Napomena:

Uporaba aku-baterija koje nisu prikladne za vaš

električni alat može dovesti do pogrešnih funkcija ili do ošte-
ćenja električnog alata.

Preklopku smjera rotacije

5

 namjestite na sredinu, kako bi se

spriječilo nehotično uključivanje. Umetnite napunjenu aku-
bateriju

9

 u ručku, sve dok osjetno ne preskoči i dok ne sjedne

do kraja u ručku.

Namještanje smjera rotacije

S preklopkom smjera rotacije

5

 možete promijeniti smjer ro-

tacije električnog alata. Kod pritisnutog prekidača za
uključivanje/isključivanje

7

 to ipak nije moguće.

Okretanje udesno:

Gurnite preklopnik smjera rotacije

5

obostrano do graničnika u položaj

.

Okretanje ulijevo:

Gurnite preklopnik smjera rotacije

5

obostrano do graničnika u položaj

.

Uključivanje/isključivanje

Za

puštanje u rad

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

7

 i držite ga pritisnutim.

LED

12

 će se upaliti kod na pola ili potpuno pritisnutog prekida-

ča za uključivanje/isključivanje

7

 i omogućava osvjetljavanje

mjesta uvijanja vijaka u slučaju nepovoljnih uvjeta rasvjete.
