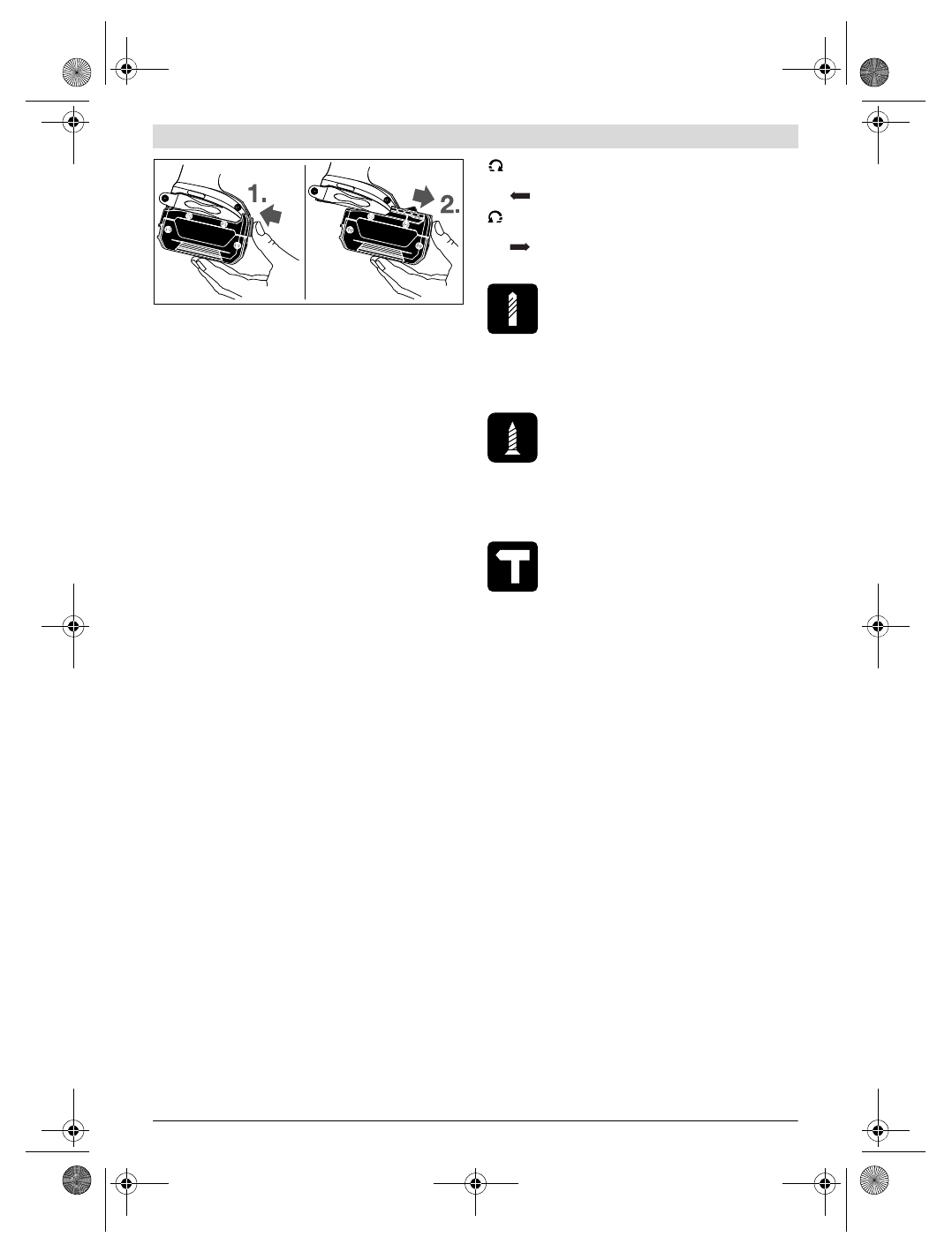

Para desmontar el acumulador 8 presione el botón de extrac-
ción 9 y saque el acumulador de la herramienta eléctrica tiran-
do de él hacia delante.

No proceda con brusquedad.

Cambio de útil (ver figura A)



Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p. ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla.

En

caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.

Gire el portabrocas de sujeción rápida 2 en el sentido



, lo

suficiente, para poder alojar el útil. Inserte el útil.

Gire firmemente a mano, en el sentido



, el casquillo del por-

tabrocas de sujeción rápida 2. El portabrocas queda enclava-
do así de forma automática.

Aspiración de polvo y virutas



El polvo de ciertos materiales como pinturas que con-
tengan plomo, ciertos tipos de madera, algunos mine-
rales y metales puede ser nocivo para la salud, provo-
car reacciones alérgicas, enfermedades respiratorias
y/o cáncer.

 Los materiales que contengan amianto sola-

mente deberán ser procesados por especialistas.

–

Observe que esté bien ventilado el puesto de trabajo.

–

Se recomienda una mascarilla protectora con un filtro
de la clase P2.

Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.



Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Operación

Puesta en marcha

Montaje del acumulador
Observación:

El uso de acumuladores que no sean adecua-

dos para esta herramienta eléctrica puede hacer que ésta fun-
cione incorrectamente o incluso dañarla.

Colocar el selector del sentido de giro 13 en la posición cen-
tral para evitar una conexión involuntaria. Insertar el acumula-
dor 8 cargado en la empuñadura hasta que enclave de manera
perceptible y quede enrasado con la empuñadura.

Ajuste del sentido de giro (ver figura B)

Con el selector 13 puede invertirse el sentido de giro actual
de la herramienta eléctrica. Esto no es posible, sin embargo,
con el interruptor de conexión/desconexión 14 accionado.

Rotación a la derecha:

Desplace el conmutador de sen-

tido de giro 13 a ambos lados hasta el tope en posición

.

Rotación a la izquierda:

Desplace el conmutador de sen-

tido de giro 13 a ambos lados hasta el tope en posición

.

Ajuste del modo de operación

Taladrar
GSR 14,4 V-EC, GSR 18 V-EC:

Regule el anillo de ajuste de la preselección del
par de giro 3 al par de giro deseado.

GSB 14,4 V-EC, GSB 18 V-EC:

Ponga el selector del modo de funcionamiento 4
sobre el símbolo “Taladrar”.

Atornillado
GSR 14,4 V-EC, GSR 18 V-EC:

Ponga el anillo de ajuste de la preselección del
par de giro 3 sobre el símbolo “Atornillar”.

GSB 14,4 V-EC, GSB 18 V-EC:

Ponga el selector del modo de funcionamiento 4
sobre el símbolo “Atornillar”.

Taladrado con percusión(GSB 14,4 V-EC, GSB
18 V-EC)

Ponga el selector del modo de funcionamiento 4
sobre el símbolo “Taladrar por percusión”.

Conexión/desconexión

Para la

puesta en marcha

 de la herramienta eléctrica accio-

nar y mantener en esa posición el interruptor de co-
nexión/desconexión 14.

El LED 10 se enciende al presionar hasta la mitad, o comple-
tamente, el interruptor de conexión/desconexión 14, lo que
permite iluminar el punto de atornillado en lugares con poca
luz.

Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.

Ajuste de las revoluciones

Variando la presión ejercida sobre el interruptor de co-
nexión/desconexión 14 puede Ud. regular de forma continua
las revoluciones de la herramienta eléctrica.

Apretando levemente el interruptor de conexión/desco-
nexión 14 se obtienen unas revoluciones bajas. Incrementan-
do paulatinamente la presión van aumentando las revolucio-
nes en igual medida.

Preselección del par de giro

Con el anillo de ajuste para la preselección del par 3 puede
Ud. preseleccionar el par de giro precisado en 20 etapas dife-
rentes. En el momento de alcanzarse el par ajustado se detie-
ne el útil.

Selector de velocidad mecánico



El selector de velocidad 5 puede accionarse con la he-
rramienta eléctrica detenida o en funcionamiento. Sin
embargo, no es conveniente realizarlo con la herra-
