10

 | Deutsch

1 609 92A 34L | (15.9.16)

Bosch Power Tools

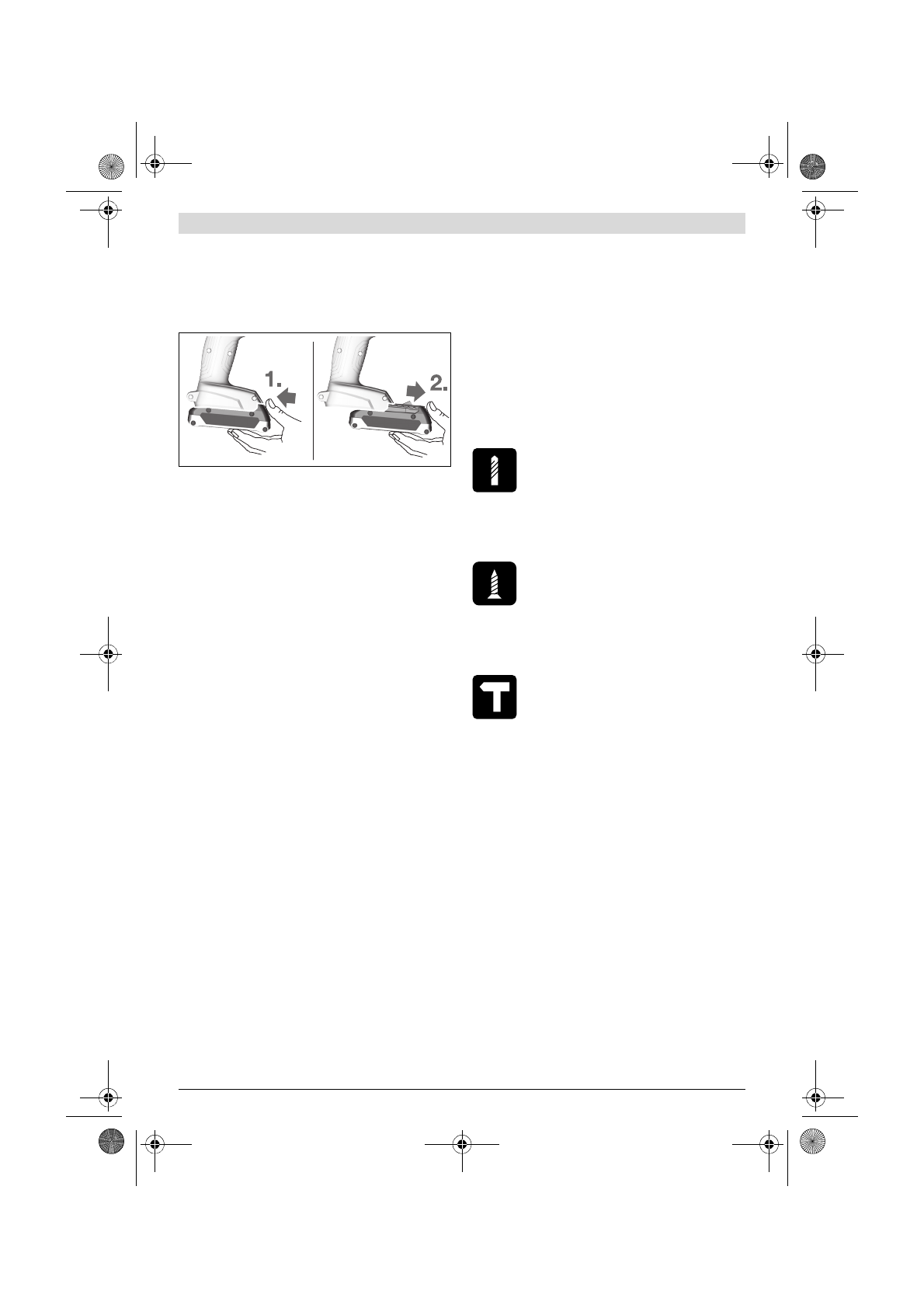

Akku entnehmen

Der Akku

7

 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste

8

 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.

Zur Entnahme des Akkus

7

 drücken Sie die Entriegelungstas-

te

8

 und ziehen den Akku nach vorn aus dem Elektrowerk-

zeug.

Wenden Sie dabei keine Gewalt an.

Werkzeugwechsel (siehe Bild A)



Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z. B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

Öffnen Sie das Schnellspannbohrfutter

2

 durch Drehen in

Drehrichtung



, bis das Werkzeug eingesetzt werden kann.

Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters

2

 in Dreh-

richtung



 von Hand kräftig zu. Das Bohrfutter wird dadurch

automatisch verriegelt.

Staub-/Späneabsaugung



Stäube von Materialien wie bleihaltigem Anstrich, eini-
gen Holzarten, Mineralien und Metall können gesund-
heitsschädlich sein und zu allergischen Reaktionen,
Atemwegserkrankungen und/oder Krebs führen.

 As-

besthaltiges Material darf nur von Fachleuten bearbeitet
werden.

–

Sorgen Sie für gute Belüftung des Arbeitsplatzes.

–

Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.



Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Betrieb

Inbetriebnahme

Akku einsetzen
Hinweis:

Der Gebrauch von nicht für Ihr Elektrowerkzeug ge-

eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-
gung des Elektrowerkzeuges führen.

Stellen Sie den Drehrichtungsumschalter

10

 auf die Mitte, um

ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie

den geladenen Akku

7

 in den Griff ein, bis dieser spürbar ein-

rastet und bündig am Griff anliegt.

Drehrichtung einstellen (siehe Bild B)

Mit dem Drehrichtungsumschalter

10

 können Sie die Dreh-

richtung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter

11

 ist dies jedoch nicht möglich.

Rechtslauf:

 Zum Bohren und Eindrehen von Schrauben drü-

cken Sie den Drehrichtungsumschalter

10

 nach links bis zum

Anschlag durch.

Linkslauf:

 Zum Lösen bzw. Herausdrehen von Schrauben

drücken Sie den Drehrichtungsumschalter

10

 nach rechts bis

zum Anschlag durch.

Betriebsart einstellen

Bohren
GSR 140-LI, GSR 180-LI:

Stellen Sie den Einstellring Drehmomentvorwahl

3

 auf das gewünschte Drehmoment ein.

GSB 140-LI, GSB 180-LI:

Stellen Sie den Betriebsarten-Wahlschalter

4

 auf

das Symbol „Bohren“.

Schrauben
GSR 140-LI, GSR 180-LI:

Stellen Sie den Einstellring Drehmomentvorwahl

3

 auf das Symbol „Schrauben“.

GSB 140-LI, GSB 180-LI:

Stellen Sie den Betriebsarten-Wahlschalter

4

 auf

das Symbol „Schrauben“.

Schlagbohren

(GSB 140-LI, GSB 180-LI)

Stellen Sie den Betriebsarten-Wahlschalter

4

 auf

das Symbol „Schlagbohren“.

Ein-/Ausschalten

Drücken Sie zur

Inbetriebnahme

 des Elektrowerkzeuges den

Ein-/Ausschalter

11

 und halten Sie ihn gedrückt.

Die LED

9

 leuchtet bei halb oder vollständig gedrücktem

Ein-/Ausschalter

11

 und ermöglicht das Ausleuchten der

Schraubstelle bei ungünstigen Lichtverhältnissen.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.

Drehzahl einstellen

Sie können die Drehzahl des eingeschalteten Elektrowerk-
zeugs stufenlos regulieren, je nachdem, wie weit Sie den
Ein-/Ausschalter

11

 eindrücken.

Leichter Druck auf den Ein-/Ausschalter

11

 bewirkt eine nied-

rige Drehzahl. Mit zunehmendem Druck erhöht sich die Dreh-
zahl.

Drehmoment vorwählen

Mit dem Einstellring Drehmomentvorwahl

3

können Sie das

benötigte Drehmoment in 20 Stufen vorwählen. Sobald das
eingestellte Drehmoment erreicht ist, wird das Einsatzwerk-
zeug gestoppt.
