124

 | Русский

1 609 92A 33F | (23.5.16)

Bosch Power Tools

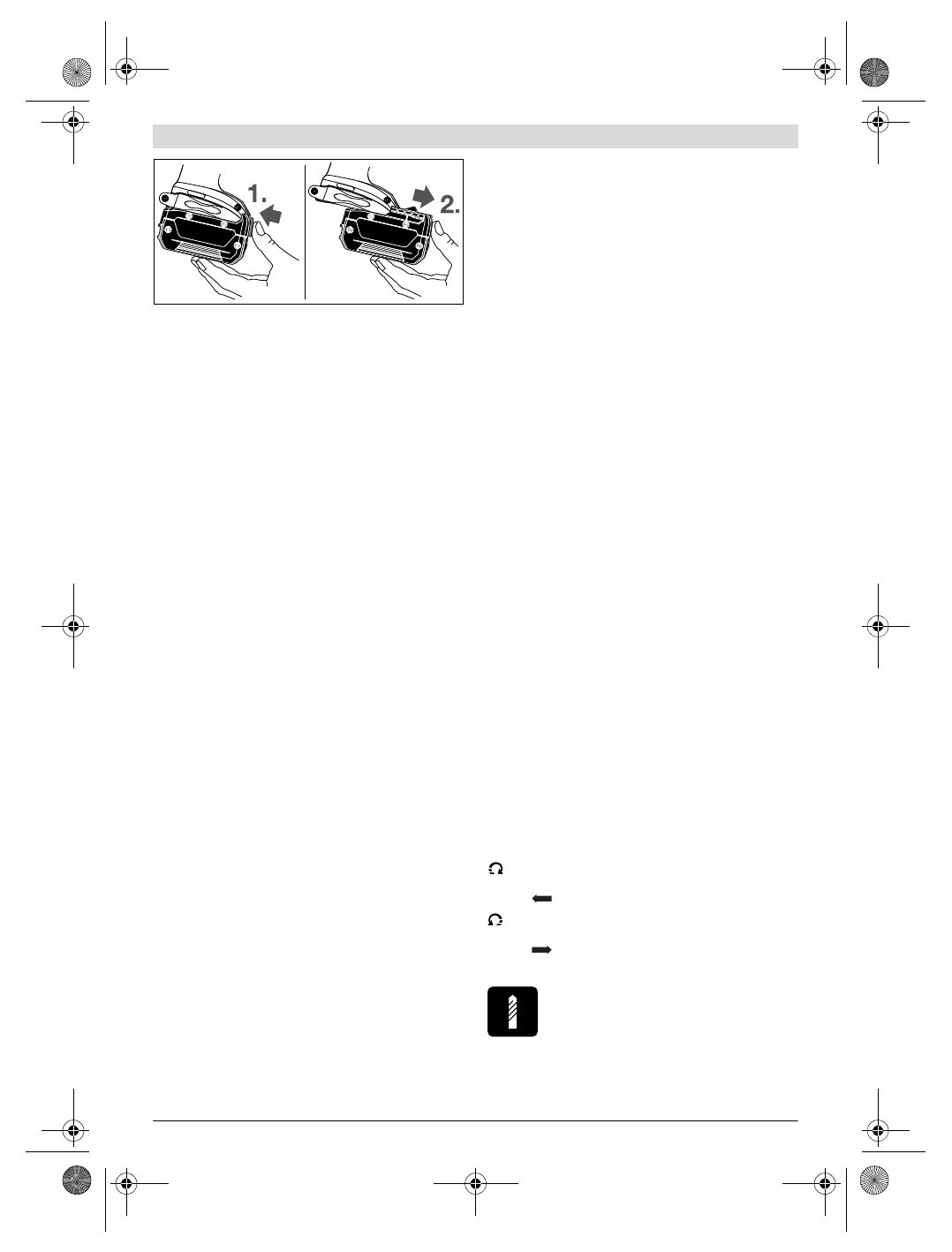

Для изъятия аккумулятора

12

 нажмите кнопку разблоки-

ровки

13

 и вытяните аккумулятор вперед из электроин-

струмента.

Не применяйте при этом силы.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 4.



Перед выполнением любых работ убедитесь в том,
что дополнительная рукоятка крепко затянута.

По-

теря контроля чревата травмами.

Установка дополнительной рукоятки

Чтобы открыть дополнительную рукоятку, поверните ни-
жнюю часть дополнительной рукоятки

4

 против часовой

стрелки.

Потяните вставку дополнительной рукоятки

5

 назад и дер-

жите ее в этом положении. Наденьте дополнительную ру-
коятку через сверлильный патрон, чтобы установить до-
полнительную рукоятку на электроинструмент. Затем от-
пустите вставку

5

.

После этого поворотом по часовой стрелке снова зажмите
нижнюю часть дополнительной рукоятки

4

.

Поворот дополнительной рукоятки

Дополнительную рукоятку

4

 можно повернуть в любое по-

ложение, чтобы обеспечить возможность безопасной и не
утомляющей работы с инструментом.

Поверните нижнюю часть ручки дополнительной рукоятки

4

 против часовой стрелки и поставьте дополнительную ру-

коятку

4

 в желаемое положение. После этого поверните

нижнюю часть ручки дополнительной рукоятки

4

 в на-

правлении по часовой стрелке.

Настройка глубины сверления

С помощью ограничителя глубины

3

 можно установить

желаемую глубину сверления

X

.

Отвинтите барашковый винт настройки ограничителя глу-
бины

6

 и вставьте ограничитель глубины в дополнитель-

ную рукоятку

4

.

Вытяните ограничитель глубины так, чтобы расстояние от
вершины сверла до конца ограничителя глубины соответ-
ствовало желаемой глубине сверления

X

.

Крепко затяните барашковый винт ограничения глубины

6

.

Замена рабочего инструмента (см. рис. А)



До начала работ по техобслуживанию, смене ин-
струмента и т. д., а также при транспортировке и
хранении вынимайте аккумулятор из электроин-

струмента.

При непреднамеренном включении возни-

кает опасность травмирования.

Раскройте быстрозажимной патрон

2

 вращением в на-

правлении



 настолько, чтобы можно было вставить ин-

струмент.

Поверните гильзу быстрозажимного сверлильного патро-
на

2

 рукой с усилием в направлении



. Сверлильный па-

трон автоматически блокируется.

Отсос пыли и стружки



Пыль таких материалов, как, напр., свинцовосодер-
жащие лакокрасочные покрытия, некоторые виды
древесины, минералов и металла, может нанести
вред Вашему здоровью и вызвать аллергические
реакции, заболевания дыхательных путей и/или
рак.

 Поручайте обработку содержащего асбест мате-

риала только специалистам.

–

Хорошо проветривайте рабочее место.

–

Рекомендуется пользоваться респираторной ма-
ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Работа с инструментом

Включение электроинструмента

Установка аккумулятора
Указание:

Применение непригодных для Вашего электро-

инструмента аккумуляторов может привести к сбоям фун-
кции или к повреждению электроинструмента.

Установите переключатель направления вращения

17

 в

среднее положение, чтобы предотвратить непреднаме-
ренное включение. Вставьте заряженный аккумулятор

12

в рукоятку, чтобы он сел заподлицо и отчетливо вошел в
зацепление.

Установка направления вращения (см. рис. B)

Выключателем направления вращения

17

 можно изме-

нять направление вращения патрона. При вжатом выклю-
чателе

18

 это, однако, невозможно.

Вращение вправо:

Cдвиньте переключатель направ-

ления вращения

17

 с обеих сторон до упора в положе-

ние .

Вращение влево:

Cдвиньте переключатель направ-

ления вращения

17

 с обеих сторон до упора в положе-

ние .

Установка режима работы

Сверление

Установите переключатель режимов

8

 на сим-

вол «Сверление».
