Magyar |

121

szelés feloldó gomb akaratlan megnyomásakor kiessen.
Amíg az akkumulátor be van helyezve az elektromos kézi-
szerszámba, azt egy rugó a helyén tartja.

A

(6)

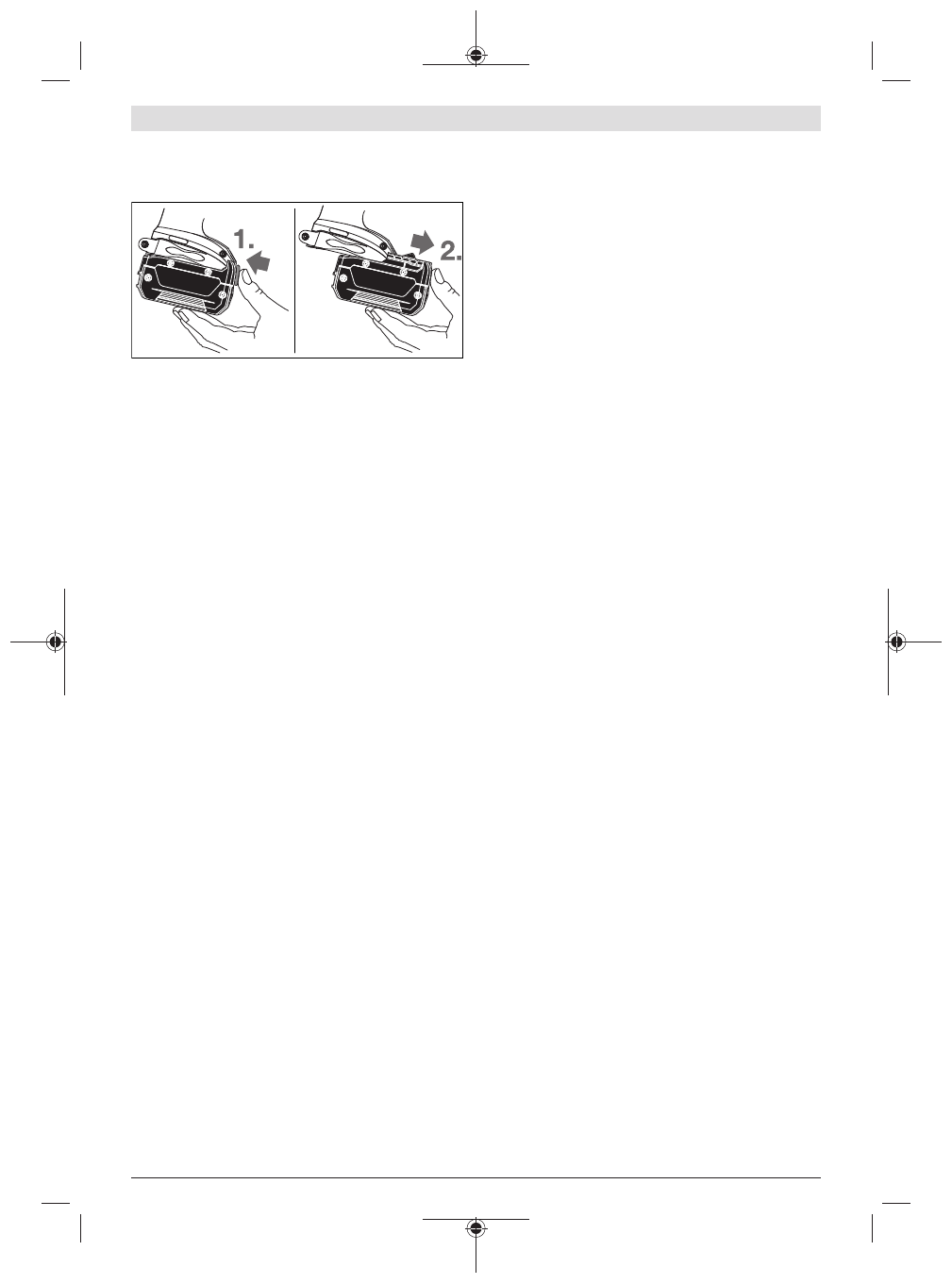

 akkumulátor eltávolításához nyomja meg a

(7)

 retesze-

lés feloldó gombot és húzza ki az akkumulátort előrefelé az
elektromos kéziszerszámból.

Ne erőltesse a kihúzást.

Szerszámcsere

u

Az elektromos kéziszerszámon végzendő minden
munka (például karbantartás, szerszámcsere, stb.)
megkezdése előtt, valamint szállításhoz és tároláshoz
vegye ki az akkumulátort az elektromos kéziszerszám-
ból.

 Ellenkező esetben a be‑/kikapcsoló véletlen megérin-

tésekor bekapcsolódó készülék sérüléseket okozhat.

u

Tisztítsa rendszeresen az elektromos kéziszerszáma
szellőzőnyílásait.

 A motor ventilátora beszívhatja a port

a házba, és nagyobb mennyiségű fémpor felhalmozódása
áramütéshez vezethet.

A betétszerszám behelyezése: GDR/GDX 18V-200 C
(lásd a A – B ábrát)

Húzza előre a

(2)

 reteszelő hüvelyt, tolja beütközésig a be-

tétszerszámot a

(1)

 szerszámbefogó egységbe és ismét en-

gedje el a

(2)

 reteszelő hüvelyt, hogy ezzel reteszelje a betét-

szerszámot.
Az ütésálló

(17)

 csavarozó betéteket egy

(16)

 golyós bepat-

tanó univerzális betéttartóval lehet a kéziszerszámba beten-
ni.

A betétszerszám behelyezése: GDX/GDS 18V-200 C
(lásd a B – C ábrát)

u

Egy betétszerszám beszerelésénél ügyeljen arra, hogy
az szorosan illeszkedjen a szerszámbefogó egységbe.

Ha a betétszerszám nincs biztonságosan összekapcsolód-
va a szerszámbefogó egységgel, akkor az a csavarozási fo-
lyamat közben kioldódhat.

Tolja rá a

(18)

 betétszerszámot a

(1)

 szerszámbefogó egy-

ség négyszögére.
A rendszer kialakítása olyan, hogy a

(18)

 betétszerszám né-

mi hézaggal illeszkedik a

(1)

 szerszámbefogó egységbe; ez

sem a működésre, sem a biztonságra sincs kihatással.
Egyes betétszerszámokat (például kettős csavarozóbetéte-
ket) nem lehet a szerszámbefogó egységbe biztonságosan
befogni.

A betétszerszám kivétele

Húzza előre a

(2)

 reteszelő hüvelyt és vegye ki a betétszer-

számot.

Üzemeltetés

Működési mód

A

(1)

 szerszámbefogó egységet a betétszerszámmal a hajtó-

mű és az ütőmű közvetítésével egy elektromos motor hajtja
meg.
A munkamenet két fázisból áll:

Csavarozás

 és

Szoros meghúzás

 (az ütőmű működésével).

Az ütőmű akkor kapcsol be, amikor a csavarkötés megszorul
és így a motor terhelés alá kerül. Az ütőmű ekkor a motor ál-
tal kifejtett erőt egyenletes forgató ütésekké alakítja át. A
csavarok és anyacsavarok kihajtásánál ez a folyamat fordí-
tott irányban zajlik le.

Üzembe helyezés

Az akkumulátor beszerelése

u

Csak az Ön elektromos kéziszerszámának a típustáb-
láján megadott feszültségű, eredeti Bosch-gyártmá-
nyú Li‑ion-akkumulátort használjon.

 Más akkumuláto-

rok használata személyi sérüléseket és tüzet okozhat.

Állítsa be a középső helyzetbe a

(12)

 forgásirány-átkapcso-

lót, hogy meggátolja az akaratlan bekapcsolást. Tegye bele a
feltöltött

(6)

 a akkumulátort fogantyúba, amíg az érezhetően

beugrik a reteszelési helyzetbe és egy síkban fekszik a fogan-
tyúval.

A forgásirány beállítása (lásd a D ábrát)

A

(12)

 forgásirány-átkapcsoló az elektromos kéziszerszám

forgásirányának megváltoztatására szolgál. Ha a

(13)

 be-/ki-

kapcsoló be van nyomva, akkor a forgásirányt nem lehet át-
kapcsolni.

Jobbra forgás:

 A csavarok becsavarásához és az anyacsava-

rok meghúzásához tolja el ütközésig balra a

(12)

 forgásirány-

átapcsolót.

Balra forgás:

 Csavarok és anyák meglazításához, illetve ki-

hajtásához tolja el ütközésig jobbra a

(12)

 forgásirány-átkap-

csolót.

Be- és kikapcsolás

Az elektromos kéziszerszám

üzembe helyezéséhez

 nyomja

be és tartsa benyomva a

(13)

 be-/kikapcsolót.

Az elektromos kéziszerszám

kikapcsolásához

 eressze el a

(13)

 be-/kikapcsolót.

A fordulatszám/ütésszám elüzetes kiválasztása

A

(8)

 gombbal a szükséges fordulatszámot/ütésszámot 3 fo-

kozatban előre ki lehet választani. Nyomja meg annyiszor a

(8)

 gombot, hogy a

(11)

 fordulatszám-kijelzőn a kívánt beál-

lítás jelenjen meg. A kijelölt beállítást a berendezés tárolja.
A szükséges fordulatszám/ütésszám a megmunkálásra kerü-
lő anyag tulajdonságaitól és a munka egyéb feltételeitől függ,
ezt a legjobb gyakorlati próbával megállapítani.

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát annak
megfelelően szabályozhatja, mennyire nyomja be a

(13)

 be-/

kikapcsolót.
