Magyar |
35
Dugaszolja fel a
(13)
porfogó szerkezetet a
(26)
befogó egy-
ségre.
Nyomja meg a
(8)
reteszelésfeloldó gombot, hogy a
(10)
Drill Assistant-et kioldja a parkolási helyzetből.
Tolja rá a
(10)
Drill Assistant-et a fúrótokmányon keresztül
az elektromos kéziszerszám orsónyakára.
A reteszeléshez forgassa el erőteljesen a
(18)
szárnyascsa-
vart az óramutató járásával megegyező irányban.
A furatmélység beállítása (lásd a E–F ábrát)
Szerelje fel a fúrót (lásd a „Szerszámcsere“ szakaszt).
A
(17)
beállító gyűrűvel be lehet állítani a kívánt X furatmély-
séget.
Forgassa el a
(17)
beállító gyűrűt a reteszelés feloldásához
balra
. Tegye fel a
(11)
porgyűjtő tartályt vagy a
(26)
be-
fogó egységet azzal egy síkban a falra vagy a munkadarabra.
Vigye fel a fúró hegyét a falra, illetve a munkadarabra.
Tolja el annyira hátrafelé a
(17)
beállító gyűrűt, hogy a távol-
ság megfeleljen a kívánt
X
furatmélységnek, vagy tegyen egy
falifabetétet a sínre és tolja el hátrafelé a
(17)
beállító gyűrűt
a falifabetéthez. Forgassa el a
(17)
beállító gyűrűt a retesze-
léshez jobbra . Vegye le ismét a falifabetétet a sínről. A fu-
ratmélység most megfelel a sínen beállított
X
hosszúságnak.
Figyelem:
Falifabetétek alkalmazása esetén a pontos furat-
mélység igen fontos. Ha a kifúrt furat túl mély, a falifabetét
túl messze belecsúszik a falba, illetve a munkadarabba. Ha a
nyílás túl kicsi, a falifabetét kiáll.
A porgyűjtő tartály kiürítése (lásd a G ábrát)
A
(11)
porgyűjtő tartály téglafalban kb. 25 darab 30 mm fu-
ratmélységű és 6 mm furatátmérőjű furathoz elegendő.
A
(11)
porgyűjtő tartály levételéhez nyomja meg az oldalsó
(12)
reteszelés feloldó gombokat és húzza le lefelé mutató
irányba a porgyűjtő tartályt.
Ürítse ki a
(11)
porgyűjtő tartályt és ismét tegye be a helyére
(a tartálynak hallhatóan be kell pattannia).
A Drill Assistant leszerelése
Tartsa benyomva a
(13)
porfogó szerkezet
(16)
kapcsát és
húzza le előrefelé a
(13)
porfogó szerkezetet.
Forgassa el a
(18)
szárnyascsavart az óramutató járásával el-
lenkező irányba, amíg a
(9)
ótfogantyút el lehet tolni és húz-
za le a
(9)
pótfogantyút az elektromos kéziszerszámról.
Forgassa el a
(17)
beállító gyűrűt a reteszelés feloldásához
balra
.
Tartsa erőteljesen fogva a
(9)
pótfogantyút és tolja el a sínt a
pótfogantyú felé, amíg az jól hallhatóan bepattan a helyére.
Porelszívás / porgyűjtő tartály
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és
fémek pora egészségkárosító hatású lehet. A poroknak a ke-
zelő vagy a közelben tartózkodó személyek által történő
megérintése vagy belégzése allergikus reakciókat és/vagy a
légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-
súak, főleg ha a faanyag kezeléséhez más anyagokat is fel-
használtak (kromát, favédő vegyszerek). A készülékkel az-
besztet tartalmazó anyagokat csak szakembereknek szabad
megmunkálniuk.
– A lehetőségek szerint használjon az anyagnak megfelelő
porelszívást.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-
dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az
adott országban érvényes előírásokat.
u
Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por.
A porok könnyen meggyulladhatnak.
u

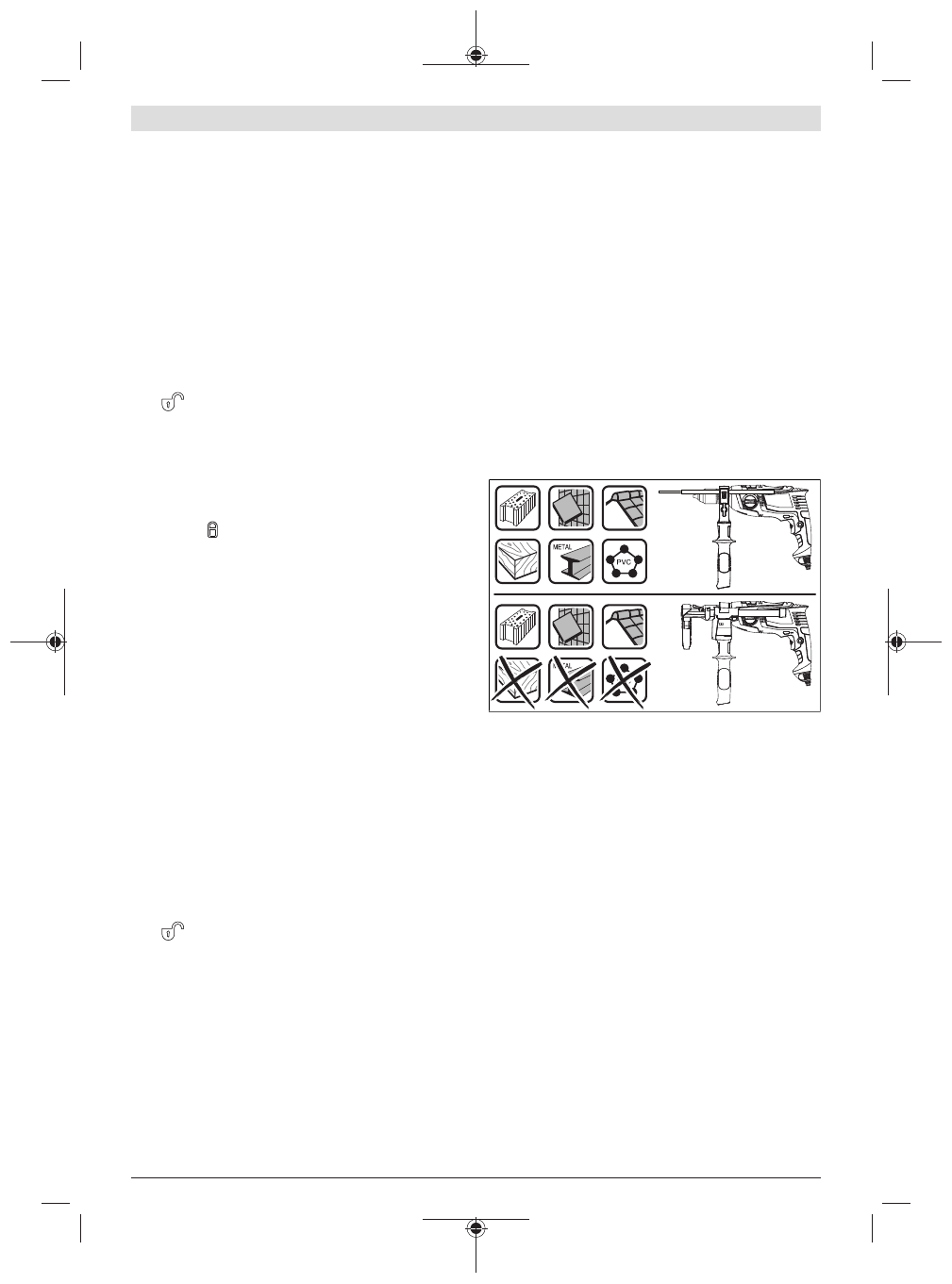

A portartályt csak beton és kő megmunkálása esetén
használja.
A faforgácsok és műanyag forgácsok könnyen
dugulásokhoz vezethetnek.
u
Figyelem: tűz keletkezhet! Ha a porgyűjtő tartály fel
van szerelve, ne munkáljon meg a berendezéssel fé-
mes anyagokat.
A forró fémforgácsok meggyújthatják a
porgyűjtő tartály részeit.
A porgyűjtő tartály optimális használatához ügyeljen a követ-
kező tájékoztatóra:
– Ügyeljen arra, hogy a porgyűjtő tartály egy síkban legyen a
munkadarabbal, illetve felfeküdjön a falra. Ez a derék-
szögben végzett fúrást is megkönnyíti.
– A kívánt furatmélység elérésekor először húzza ki a furat-
ból a fúrót és csak ezután kapcsolja ki az ütvefúró gépet.
– A
(15)
porvédőgyűrű különösen nagyobb fúróátmérők
használata esetén könnyen elhasználódik. Ha ez megron-
gálódott, cserélje ki.
Szerszámcsere
u
A szerszámcseréhez viseljen védőkesztyűt.
A fúrótok-
mány hosszabb munkaműveletek során erősen felmeleg-
szik.
Gyorsbefogó fúrótokmány (EasyImpact 500/550/550 +
Drill Assistant/5500) (lásd a H ábrát)
Tartsa fogva a
(3)
gyorsbefogó fúrótokmány
(2)
hátsó hüve-
lyét, és forgassa el a
(1)
első hüvelyt az
➊
irányba, amíg be
nem lehet tenni a szerszámot a szerszámbefogó egységbe.
Tegye be a szerszámot.
Tartsa fogva a
(3)
gyorsbefogó fúrótokmány
(2)
hátsó hüve-
lyét, és forgassa el erőteljesen kézzel a
(1)
első hüvelyt a
➋
forgásirányba.
Bosch Power Tools
1 609 92A 57J | (21.11.2019)
