48

49

BS18C2

BSB18C2

BS18C2X

BSB18C2X

........4605 97 01... ........... 4605 99 01...

4589 14 01...

4589 21 01

     ...000001-999999    ...000001-999999   ...000001-999999   ...000001-999999

.............. 13 mm ................... 13 mm ................... 13 mm ................ 13  mm

.............. 40 mm ................... 40 mm ................... 40 mm ................ 40  mm

..................   ......................... 13 mm ........................  ...................... 13  mm

................ 6 mm ..................... 6 mm ..................... 6 mm .................. 6  mm

......... 0-450 min

-1

 ............0-450 min

-1

 ............ 0-450 min

-1

 .......... 0-450  min

-1

.......0-1800 min

-1

 ..........0-1800 min

-1

 .......... 0-1800 min

-1

 ........ 0-1800  min

-1

................. - min

-1

 ..........0-5850 min

-1

 .................... - min

-1

 ........ 0-5850  min

-1

................. - min

-1

 ........0-23400 min

-1

 .................... - min

-1

 ...... 0-23400  min

-1

.............. 50 Nm ................... 50 Nm ................... 50 Nm ................. 50  Nm

.............. 60 Nm ................... 60 Nm ................... 60 Nm ................. 60  Nm

.............. 70 Nm ................... 70 Nm ................... 70 Nm ................. 70  Nm

.............. 18 V....................... 18 V ...................... 18 V .................... 18  V

........... 2-13 mm ................2-13 mm ................ 2-13 mm ............. 2-13  mm

........... 1,68 kg .................. 1,71 kg .................. 1,72 kg ............... 1,74  kg

........... 1,93 kg .................. 1,96 kg .................. 1,97 kg ............... 1,99  kg

.............. 87 dB(A) ................ 87 dB(A) ............... 87 dB(A) ............. 87  dB(A)

.............. 98 dB(A) ................ 98 dB(A) ............... 98 dB(A) ............. 98  dB(A)

..................   ...................... 15,6 m/s

2

 .......................  ................... 15,6  m/s

2

..................   ........................ 1,5 m/s

2

 .......................  ..................... 1,5  m/s

2

.......... < 2,5 m/s

2

 .............. < 2,5 m/s

2

 .............. < 2,5 m/s

2

 ........... < 2,5  m/s

2

............. 1,5 m/s

2

 ................. 1,5 m/s

2

 ................. 1,5 m/s

2

 .............. 1,5  m/s

2

.......... < 2,5 m/s

2

 .............. < 2,5 m/s

2

 .............. < 2,5 m/s

2

 ........... < 2,5  m/s

2

............. 1,5 m/s

2

 ................. 1,5 m/s

2

 ................. 1,5 m/s

2

 .............. 1,5  m/s

2

ČESKY

TECHNICKÁ DATA

AKU PŘÍKLEPOVÉ VRTAČKY/ŠROUBOVÁKY

Výrobní číslo ................................................................................................

Vrtací ø v oceli ..............................................................................................

Vrtací ø v dřevě ....................................................................................................

Vrtání ø v cihle a vápenopískové cihle ................................................................

Vruty do dřeva (bez předvrtání) ...........................................................................

Počet otáček při běhu naprázdno na 1.st.rychlosti ..............................................

Počet otáček při běhu naprázdno na 2.st.rychlosti ..............................................

Počet úderů při zatížení na 1.st.rychlosti .............................................................

Počet úderů při zatížení na 2.st.rychlosti .............................................................

Kroutící moment *1 (1,5 Ah / 2,0 Ah) ...................................................................

Kroutící moment *1 (3,0 Ah).................................................................................

Kroutící moment *1 (4,0 Ah).................................................................................

Napětí výměnného akumulátoru ..........................................................................

Rozsah upnutí sklíčidla ........................................................................................

Hmotnost podle prováděcího předpisu EPTA 01/2003 (1,5 Ah / 2,0 Ah) ............

Hmotnost podle prováděcího předpisu EPTA 01/2003 (3,0 Ah / 4,0 Ah) ............

Informace o hluku / vibracích

Naměřené hodnoty odpovídají EN 60 745.

Typická vážená

Hladina akustického tlaku (Kolísavost K=3dB(A)) .......................................

Hladina akustického výkonu (Kolísavost K=3dB(A)) ...................................

Používejte chrániče sluchu !

Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěné

ve smyslu EN 60745.

Hodnota vibračních emisí a

h

  Vrtání betonu s příklepem a

h,ID

 .................................................................

  Kolísavost K=............................................................................................

  Vrtání kovů a

h,D

 .........................................................................................

  Kolísavost K=............................................................................................

  Šroubování a

h

 ...........................................................................................

  Kolísavost K=............................................................................................

*1 Změřeno podle normy AEG N 877318

 UPOZORNĚNÍ! Přečtěte si všechny bezpečnostní pokyny a

návody.

 Zanedbání při dodržování varovných upozornění a pokynů

mohou mít za následek úder elektrickým proudem, požár a/nebo těžká

poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

BEZPEČNOSTNÍ POKYNY PRO PRÁCI S VRTAČKOU

Při vrtání s příklepem používejte prostředky k ochraně sluchu.

Nadměrný hluk může vést ke ztrátě sluchu.

Při provádění prací, při kterých nástroj může narazit na skryta

elektrická vedení, držte přístroj za izolované přidržovací plošky.

Kontakt s vedením pod napětím přivádí napětí i na kovové díly stroje a

vede k elektrickému úderu.

BEZPEČNOSTNÍ POKYNY PRO PRÁCI SE ŠROUBOVÁKEM

Přístroj držte za izolované plochy, pokud provádíte práce, při

kterých může šroub zasáhnout skrytá elektrická vedení.

 Kontakt

šroubu s vedením pod napětím může přivést napětí na kovové části

přístroje a způsobit elektrický ráz.

DALŠÍ BEZPEČNOSTNÍ A PRACOVNÍ POKYNY

Použijte ochranné vybavení. Při práci s elektrickým nářadím používejte

vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného

oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic,

pevné a neklouzající obuvi, ochranné přilby a ochrany sluchu.
Prach vznikající při práci s tímto nářadím může být zdraví škodlivý. Proto

by neměl přijít do styku s tělem. Používejte při práci vhodnou ochranou

masku.

Nesmějí se opracovávat materiály, které mohou způsobit ohrožení

zdraví (např. azbest)
Při zablokování nasazeného nástroje přístroj okamžitě vypněte! Přístroj

nezapínejte, pokud je nasazený nástroj zablokovaný; mohl by při tom

vzniknout zpětný náraz s vysokým reakčním momentem. Zjistěte příčinu

zablokování nasazeného nástroje a odstraňte ji při dodržení

bezpečnostních pokynů.
Možnými příčinami mohou být:

•  vzpříčení v opracovávaném obrobku

•  přelomení opracovávaného materiálu

•  přetížení elektrického přístroje
Nezasahujte do běžícího stroje.
Nasazený nástroj se může během používání rozpálit.

VAROVÁNI!

Nebezpečí popálení.

•  při výměně nástroje

•  při odkládání přístroje
Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky.
Při vrtání do zdi, stropu nebo podlahy dávat pozor na elektrické kabely,

plynová a vodovodní potrubí.
Obrobek zabezpečte upínacím zařízením. Nezabezpečené obrobky

mohou způsobit těžká poranění a poškození.
Před zahájením veškerých prací na vrtacím šroubováku vyjmout

výměnný  akumulátor.
Použité nevyhazujte do domovního odpadu nebo do ohně. AEG nabízí

ekologickou likvidaci starých článků, ptejte se u vašeho obchodníka

s nářadím.

VAROVÁN

Úroveň chvění uvedená v tomto návodu byla naměřena podle metody měření stanovené normou EN 60745 a může být použita pro porovnání

elektrického nářadí. Hodí se také pro průběžný odhad zatížení chvěním.
Uvedená úroveň chvění představuje hlavní účely použití elektrického nářadí. Jestliže se ale elektrické nářadí používá pro jiné účely, s odlišnými nástroji

nebo s nedostatečnou údržbou, může se úroveň chvění odlišovat. To může značně zvýšit zatížení chvěním během celé pracovní doby.
Pro přesný odhad zatížení chvěním se musí také zohlednit časy, během kterých je přístroj vypnutý nebo kdy je sice v chodu, ale skutečně se s ním

nepracuje. To může zatížení chvěním během celé pracovní doby značně snížit.
Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky chvění jako například: technická údržba elektrického nářadí a nástrojů,

udržování teploty rukou, organizace pracovních procesů.

Náhradní akumulátor neskladujte s kovovými předměty, nebezpečí

zkratu.
Akumulátor systému GBS nabíjejte pouze nabíječkou systému  GBS.

Nenabíjejte akumulátory jiných systémů.
Náhradní akumulátory ani nabíječku neotvírejte, skladujte je v suchu,

chraňte před vlhkem.
Při extrémní zátěži či vysoké teplotě může z akumulátoru vytékat

kapalina. Při zasažení touto kapalinou okamžitě zasažená místa omyjte

vodou a mýdlem. Při zasažení očí okamžitě důkladně po dobu alespoň

10min.omývat a neodkladně vyhledat lékaře.

Varování!

Abyste zabránili nebezpečí požáru způsobeného zkratem,

poraněním nebo poškozením výrobku, neponořujte nářadí, výměnnou

baterii nebo nabíječku do kapalin a zajistěte, aby do zařízení a

akumulátorů nevnikly žádné tekutiny. Korodující nebo vodivé kapaliny,

jako je slaná voda, určité chemikálie a bělicí prostředky nebo výrobky,

které obsahují bělidlo, mohou způsobit zkrat.

OBLAST VYUŽITÍ

Akumulátorový pYíklepový vrtací aroubovák je univerzáln  pou~itelný pro

vrtání, pYíklepové vrtání a aroubování nezávisle na elektrické síti.
Toto zařízení lze používat jen pro uvedený účel.

CE-PROHLÁŠENÍ O SHODĚ

Výhradně na vlastní zodpovědnost prohlašujeme, že se výrobek

popsaný v "Technických údajích“ shoduje se všemi relevantními

předpisy směrnice 2011/65/EU (RoHs), 2014/30/ES, 2006/42/ES a s

následujícími harmonizovanými normativními dokumenty:
EN 60745-1:2009 + A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Winnenden, 2017-06-28

Alexander Krug

Managing Director
Zplnomocněn k sestavování technických podkladů.
Techtronic Industries GmbH

Max-Eyth-Straße 10

71364 Winnenden

Germany

AKUMULÁTORY

Déle nepoužívané akumulátory je nutné před použitím znovu nabít.
Teplota přes 50°C snižuje výkon akumulátoru. Chraňte před dlouhým

přehříváním na slunci či u topení.
Kontakty nabíječky a akumulátoru udržujte v čistotě.
Optimální životnost akumulátorů se zajistí, když se po

použití vždy plně nabijí.
K zabezpečení dlouhé životnosti by se akumulátory měly po nabití

vyjmout z nabíječky.
Při skladování akumulátoru po dobu delší než 30 dní:

Skladujte akumulátor v suchu při cca 27°C.

Skladujte akumulátor při cca 30%-50% nabíjecí kapacity.

Opakujte nabíjení akumulátoru každých 6 měsíců.

OCHRANA PROTI PŘETÍŽENÍ AKUMULÁTORU

Při přetížení akumulátoru příliš vysokým odběrem proudu, například při

extrémně vysokých točivých momentech, při blokování vrtáku, náhlém

zastavení nebo zkratu, začne vrtačka na 2 sekundy bručet a poté se

samočinně vypne.

K opětnému zapnutí uvolněte spínací tlačítko a poté jej opět zapněte.

Při extrémním zatížení se akumulátor může silně zahřát. Dojde-li k tomu,

akumulátor se vypne.

Akumulátor v tomto případě k dobití a aktivaci vložte opět do nabíječky.

PŘEPRAVA LITHIUM-IONTOVÝCH BATERIÍ

Lithium-iontové baterie spadají podle zákonných ustanovení pod

přepravu nebezpečného nákladu.

Přeprava těchto baterií se musí realizovat s dodržováním lokálních,

vnitrostátních a mezinárodních předpisů a ustanovení.
•  Spotřebitelé mohou tyto baterie bez problémů přepravovat po

komunikacích.

•  Komerční přeprava lithium-iontových baterií prostřednictvím

přepravních fi rem podléhá ustanovením o přepravě nebezpečného

nákladu. Přípravu k vyexpedování a samotnou přepravu smějí

vykonávat jen příslušně vyškolené osoby. Na celý proces se musí

odborně dohlížet.

Při přepravě baterií je třeba dodržovat následující:
•  Zajistěte, aby kontakty byly chráněné a izolované, aby se zamezilo

zkratům.

•  Dávejte pozor na to, aby se svazek baterií v rámci balení nemohl

sesmeknout.

•  Poškozené a vyteklé baterie se nesmějí přepravovat.
Ohledně dalších informací se obraťte na vaši přepravní fi rmu.

ÚDRŽBA

Používat výhradně příslušenství AEG a náhradní díly AEG. Díly jejichž

výměny nebyla popsána, nechte vyměnit v autorizovaném servisu

(viz.”Záruky / Seznam servisních míst)
V případě potřeby si můžete v servisním centru pro zákazníky nebo

přímo od fi rmy Techtronic Industries GmbH, Max-Eyth-Straße 10,

71364 Winnenden, Německo vyžádat schematický nákres jednotlivých

dílů přístroje, když uvedete typ přístroje a šestimístné číslo na

výkonovém štítku.

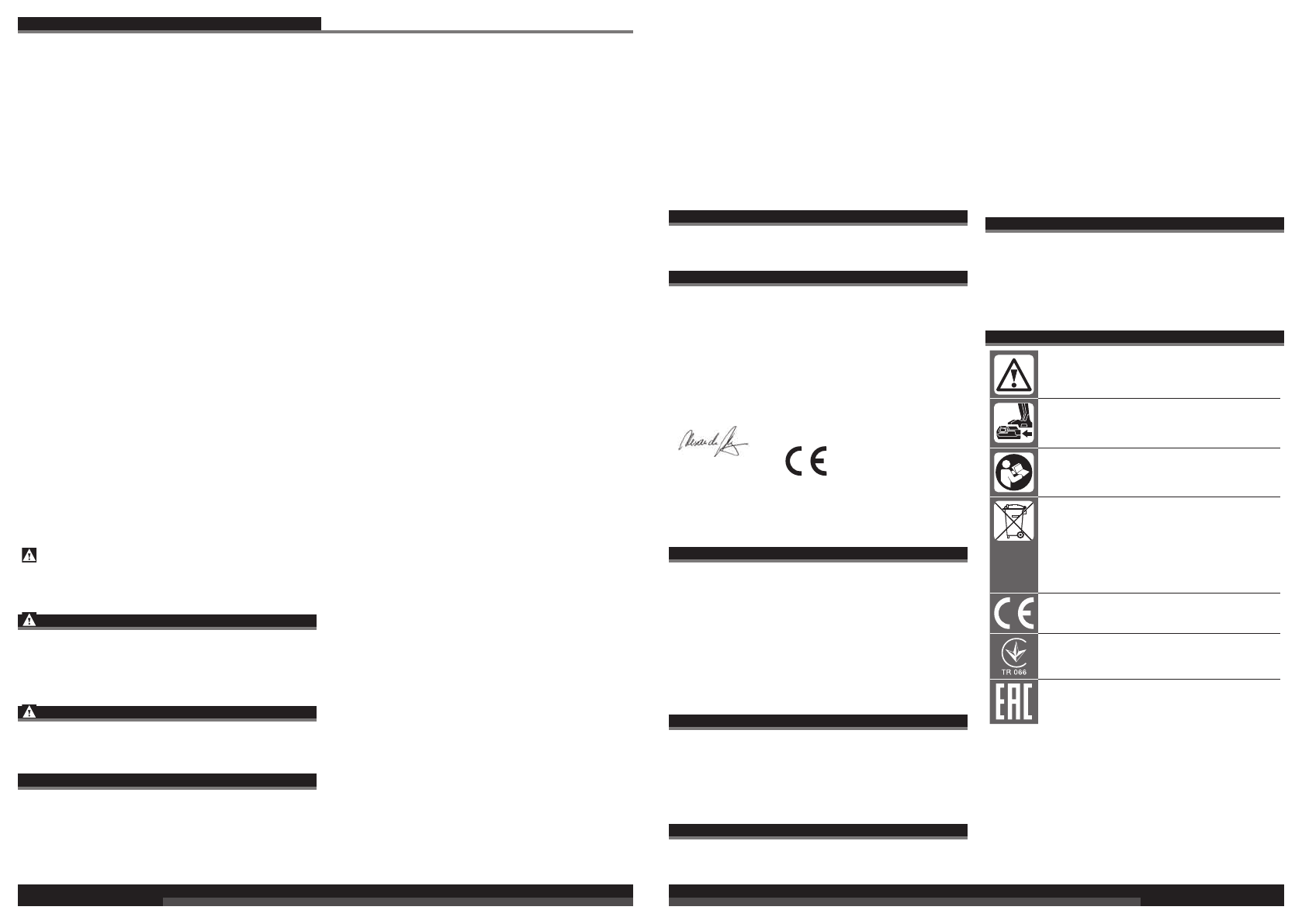

SYMBOLY

POZOR! VAROVÁN! NEBEZPEČÍ!

Před zahájením veškerých prací na vrtacím šroubováku

vyjmout výměnný  akumulátor.

Před spuštěnám stroje si pečlivě pročtěte návod k

používání.

Elektrická zařízení, baterie/akumulátory se nesmí

likvidovat společně s odpadem z domácností.

Elektrická zařízení, baterie/akumulátory je třeba

sbírat odděleně a odevzdat je v recyklačním podniku

na ekologickou likvidaci.

Na místních úřadech nebo u vašeho

specializovaného prodejce se informujte na

recyklační podniky a sběrné dvory.

Značka CE

Národní znak shody Ukrajiny

Euroasijská značka shody

ČESKY
