Штроборез

|

  |

6

7

Во  избежание  травм  и  повреждения  изде

-

лия  всегда  КРЕПКО  затягивайте  прижим

-

ной фланец.

Для регулировки необходимой глубины пропила

отпустите ограничительный винт

2

 и

`

для ЗШ-П30-1400 ПСТ(К):

 регулировкой угла

открытия кожуха

3

`

кроме  ЗШ-П30-1400  ПСТ(К):

  регулировкой

угла наклона машины относительно кожуха

установите  по  указателю  желаемую  глубину

реза, зафиксируйте затяжкой винта

2

.

Установите (кроме ЗШ-П30-1400 ПСТ(К)) на не-

обходимую  сторону  дополнительную  рукоятку

1

 и крепко затяните. Отрегулируйте (только для

ЗШ-П30-1400 ПСТ(К)) угловое положение руко-

ятки, для чего отпустите имбусовым ключом

14

крепежный  винт  и  установите  ее  в  нужном  по-

ложении, после чего затяните винт.

Приготовьтесь к работе:

`

убедитесь  в  том,  что  диски  правильно  уста-

новлены,  надежно  закреплены,  Вы  убрали

посторонние предметы от движущихся частей

изделия;

`

отметьте  на  необходимой  поверхности  линии

будущего пропила;

`

подготовьте (при необходимости) средство от-

вода пыли (например, пылесос);

`

оденьте  индивидуальные  средства  защиты:

очки, рукавицы, респиратор.

Порядок работы

Подключите изделие к электрической сети.

Перед включением изделия в сеть ОБЯЗА

-

ТЕЛЬНО убедитесь в том, что выключатель

находится в выключенном положении.

Включите изделие:

`

для  ЗШ-П30-1400  ПСТ(К):

  переведя  выклю-

чатель 7 в положение «1».

`

кроме ЗШ-П30-1400 ПСТ(К):

сдвиньте язычок

выключателя вперед и нажмите клавишу.

Примечание!

Благодаря  системе  плавного  пу-

ска,  шпиндель  изделия  раскручивается  посте-

пенно. Дождитесь полной раскрутки дисков.

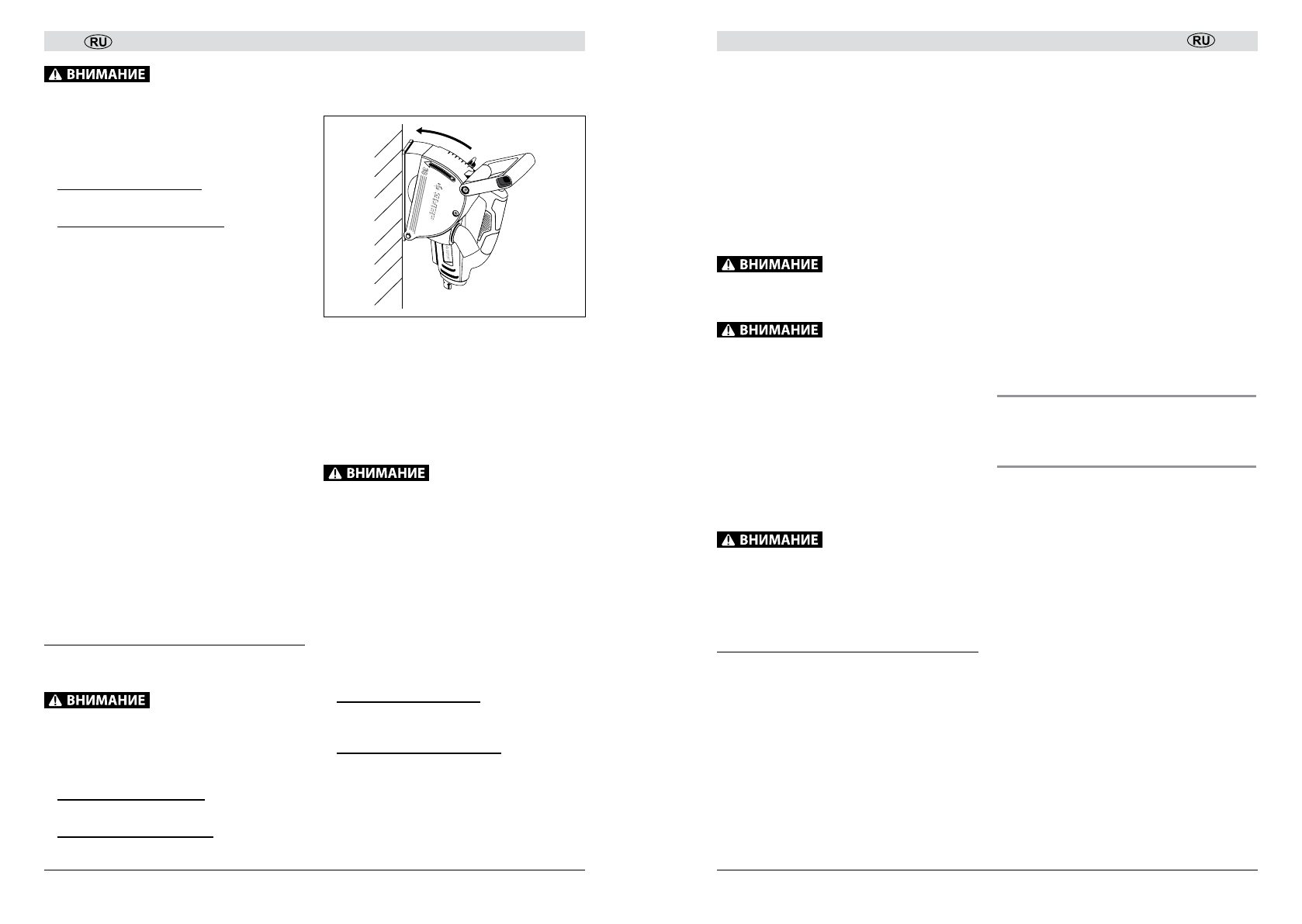

Установите изделие (в начале линии пропила)

роликом

9

  на  обрабатываемую  поверхность

так,  чтобы  диски  не  касались  поверхности.

Плавно  наклоняйте  изделие,  углубляясь  дис-

ками  в  поверхность  до  нужной  глубины  реза

или до упора ограничителя.

Начните  плавно  вести  изделие  вдоль  линии

пропила.

Изделие  не  предназначено  для  влажной

резки.  НИ  В  КОЕМ  СЛУЧАЕ  не  используйте

воду  для  смачивания  дисков  или  поверх

-

ности.
Примечание!

  При  работе  с  изделием  следи-

те  за  оборотами  двигателя.  Падение  оборотов

на  20%  и  более  свидетельствует  о  перегрузке.

В этом случае необходимо снизить нагрузку или

усилие подачи изделия.
Изделие  оснащено  фиксацией  выключателя

во  включенном  положении.  Для  фиксации  вы-

ключателя:

`

для ЗШ-П30-1400 ПСТ(К):

 во включенном по-

ложении  подвиньте  язычок  вперед  и  отпусти-

те выключатель;

`

кроме  ЗШ-П30-1400  ПСТ(К):

сдвиньте  кла-

вишу

 7

вперед и нажмите на переднюю часть

клавиши до фиксации.

Изделие  (кроме  ЗШ-П30-1400  ПСТ(К))  осна-

щено  поворотной  основной  рукояткой,  которая

обеспечивает  удобный  естественный  хват  при

любом  положении  изделия.  Для  изменения  по-

ложения рукоятки нажмите кнопку

17

 и, не отпу-

ская ее, поверните рукоятку вокруг продольной

оси в нужное положение (влево/вправо с шагом

90 градусов). Отпустите кнопку

16

.

Изделие  оснащено  системой  защиты  от  пере-

грузки.  Во  время  работы,  при  возникновении

перегрузки  (например,  при  заклинивании  дис-

ков)  изделие  отключается.  В  этом  случае,  пре-

жде чем продолжать работу, устраните причину

перегрузки  (измените  способ  работы,  снизьте

усилие давление на изделие) или извлеките за-

клинившие диски.

Не  пытайтесь  извлечь  заклиненные  диски

путем включения изделия.

После  устранения  причины  заклинивания,

при  включенной  клавише  7,  двигатель  за

-

пустится в работу автоматически.

По окончании работы выключите изделие, пере-

ведя  (только  для  ЗШ-П30-1400  ПСТ(К))  выклю-

чатель

7

  в  положение  «0»  или  отпустив  (кроме

ЗШ-П30-1400 ПСТ(К)) клавишу выключателя

7

.

После  выключения  изделия  диски  некоторое

время  продолжают  вращаться.  Не  кладите  из-

делие на опорную поверхность, дождитесь пол-

ной остановки дисков.

При работе диски сильно нагреваются – не

прикасайтесь к ним сразу по окончании ра

-

боты и до полного остывания.

Периодическое обслуживание

Все  работы  по  техническому  обслуживанию

должны  проводиться  при  отключенном  от  сети

кабеле.

В процессе эксплуатации необходима периоди-

ческая (по мере износа) замена графитовых ще-

ток электродвигателя. Для замены щеток:

`

отключите изделие от сети;

`

отверткой  открутите  винт  крышки  двигателя

(для  ЗШ-П30-1400  ПСТ(К))  или  крышку  щет-

кодержателя

6

 (кроме ЗШ-П30-1400 ПСТ(К)) и

снимите её;

`

выньте изношенную щетку и вставьте новую;

`

установите (кроме ЗШ-П30-1400 ПСТ(К)) щет-

кодержатель на место;

`

проделайте  аналогичные  операции  с  другой

щеткой;

`

установите (только для ЗШ-П30-1400 ПСТ(К))

крышку двигателя на место и закрепите ее.

В  процессе  резки  бетона  внутри  корпуса  изде-

лия  могут  накапливаться  абразивные  и  токо-

проводящие  частицы.  Для  предотвращения  по-

вреждения изделия и поражения электрическим

током,  периодически  (по  возможности,  часто)

тщательно  продувайте  корпус  изделия  через

воздухозаборные  отверстия  (в  задней  части

корпуса).  Для  продувки  используйте  выходной

поток  пылесоса  или  источник  сжатого  воздуха

(например, компрессор) с давлением выходного

потока не более 2 атм.

Рекомендации

по эксплуатации

Убедитесь, что напряжение Вашей сети соответ-

ствует номинальному напряжению изделия.
Включайте изделие в сеть только тогда, когда Вы

готовы к работе.
Перед  первым  использованием  изделия  вклю-

чите его без нагрузки и дайте поработать 10–20

секунд.  Если  в  это  время  Вы  услышите  посто-

ронний  шум,  почувствуете  повышенную  вибра-

цию  или  запах  гари,  выключите  изделие,  отсо-

едините  кабель  питания  от  сети  и  установите

причину  этого  явления.  Не  включайте  изделие,

прежде чем будет найдена и устранена причина

неисправности.
Перед  резкой  бетона  убедитесь  в  отсутствии

в местах пропилов скрытой проводки и труб.
Во  избежание  несчастных  случаев,  каждый  раз

перед  включением  изделия  в  сеть  убедитесь,

что  выключатель

7

  находится  в  выключенном

положении.
Регулярно (перед каждым использованием) про-

веряйте состояние дисков и надежность их кре-

пления.  Затупленные,  треснутые,  сколотые,  не-

закрепленные диски могут стать причиной травм

и привести к выходу изделия из строя.
