Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Штроборез

|

  |

4

5

Инструкции

по применению

Устройство

1

  Рукоятка дополнительная

2

  Винт ограничителя глубины штробления

3

  Подвижный защитный кожух

4

  Отрезной диск

5

  Винты крепления кожуха

6

  Рукоятка основная

7

  Клавиша выключателя

8

  Пылеотводный патрубок

9

  Ролик качения

10

Кнопка блокировки шпинделя

11

  Защитный кожух

12

Прижимной фланец

13

Шайба наборная

14

Ключ имбусовый

Подготовка к работе

Перед любыми действиями по сборке/регу

-

лировке  отключите  изделие  от  сети  и  до

-

ждитесь остановки вращения дисков.

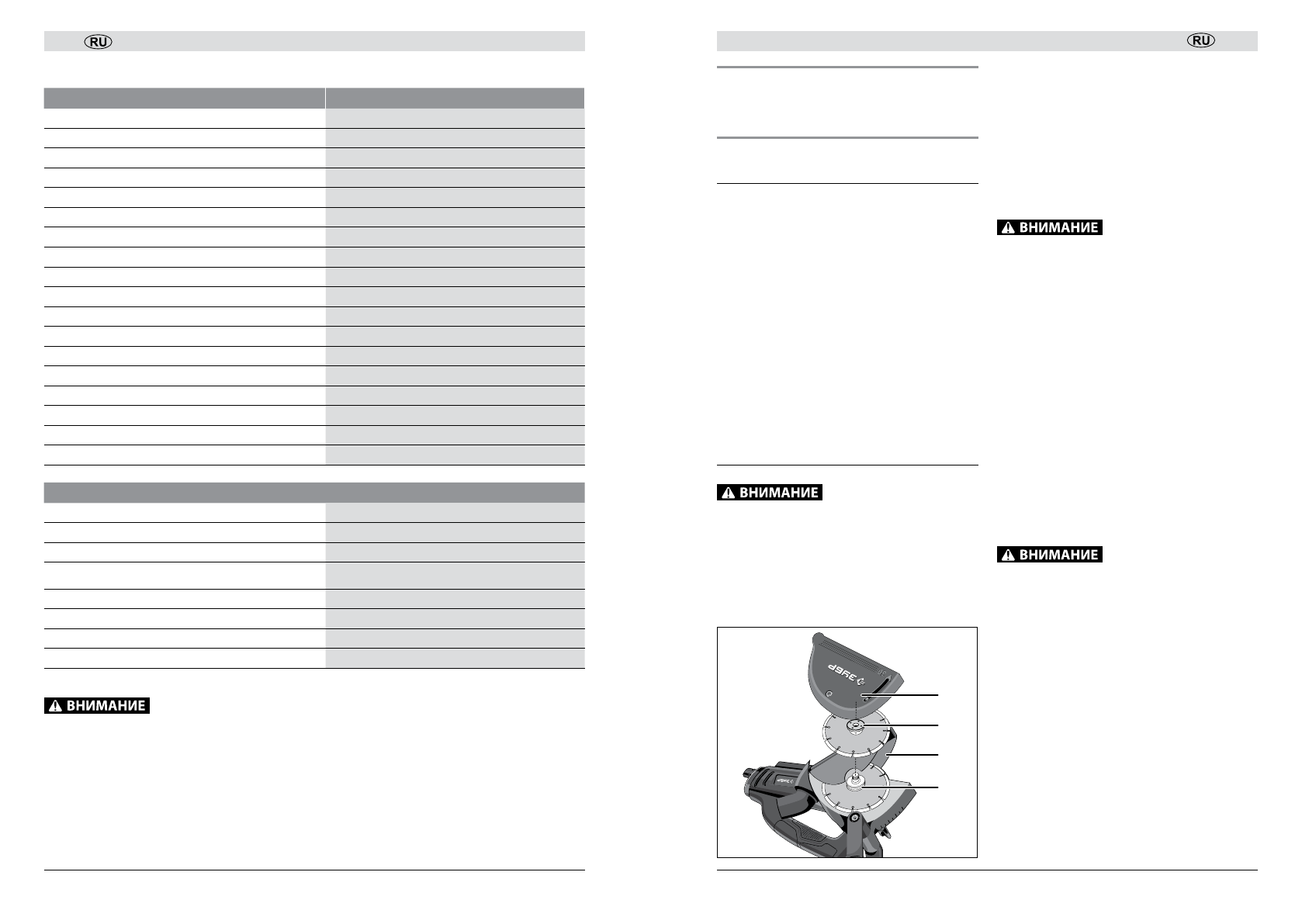

Установка дисков:

`

отверните винт

5

 крепления защитного кожу

-

ха

11

.  Отведите  его  в  сторону  и  освободите

кожух

3

;

11

12

3

13

`

нажав  кнопку  блокировки  шпинделя

10

,  при

-

лагаемым  затяжным  ключом  отверните  при

-

жимной фланец

12

;

`

установите  диски  с  необходимым  количе

-

ством  наборных  шайб  между  ними.  Толщина

наборного фланца составляет 3 или 6 мм;

Примечание!

  Первый  диск  может  быть  уста

-

новлен  как  на  самый  нижний  фланец,  так

и между любыми двумя фланцами.

Направление  вращения  диска  (указано

на  самом  диске)  должно  совпадать  с  на

-

правлением  вращения  шпинделя  (указано

на кожухе диска).

`

установите обратно прижимной фланец

12

 и,

нажав  кнопку  блокировки

10

,  затяжным  клю

-

чом КРЕПКО затяните его;

Примечание!

  При  установке  отрезных  дисков

для облегчения последующего съема рекомен

-

дуем под верхнюю прижимную шайбу устанав

-

ливать прокладку

ЗУШМ-ШП

 марки

«ЗУБР»

.

`

поверните  обратно  кожух

11

,  заправив  в  на

-

правляющий  паз  ограничительный  выступ

подвижного кожуха

3

;

`

затяните винт

5

 крепления кожуха.

При  необходимости  выполнения  только  одного

пропила,  снимите  лишний  диск  в  порядке,  опи

-

санном выше.

Во  избежание  травм  и  повреждения  изде

-

лия  всегда  КРЕПКО  затягивайте  прижим

-

ной фланец.

Для регулировки необходимой глубины пропила

отпустите ограничительный винт

2

 и регулиров

-

кой  угла  открытия  кожуха

3

  установите  по  ука

-

зателю желаемую глубину реза и зафиксируйте

затяжкой винта

2

.

Отрегулируйте угловое положение рукоятки, для

чего  отпустите  имбусовым  ключом

14

  крепеж

-

ный винт и установите ее в нужном положении,

после чего затяните винт.
Приготовьтесь к работе:

`

убедитесь  в  том,  что  диски  правильно  уста

-

новлены,  надежно  закреплены,  Вы  убрали

посторонние  предметы  от  движущихся  ча

-

стей изделия;

Убедитесь, что на изделии и принадлежностях отсутствуют повреждения,

которые могли возникнуть при транспортировании.

Технические характеристики

Артикул

ЗШ-30-1200 Т

Номинальное напряжение питания, В

220

Частота, Гц

50

Номинальная потребляемая мощность, Вт

1200

Обороты холостого хода, об/мин

11000

Диаметр отрезного диска, мм

125

Диаметр посадочный диска, мм

22

Глубина штробления, мм

0-30

Ширина канавки, мм

3-30

Шаг настройки ширины штробы, мм

3

Защита от перегрузки

есть

Пылезащита

есть

Уровень звуковой мощности (к=3), дБ

113

Уровень звукового давления (к=3), дБ

102

Среднеквадратичное виброускорение (к=1,5), м/с2

4

Класс безопасности по ГОСТ 12.2.007.0-75

II класс

Масса изделия, кг

4.6

Масса в упаковке, кг

5.7

Срок службы, лет

5

Комплект поставки

Штроборез

1 шт.

Дополнительная рукоятка (установлена)

1 шт.

Фланец прижимной

2 шт.

Шайба наборная

3 мм – 1 шт.

6 мм – 4 шт.

Ключ имбусовый

1 шт.

Ключ затяжной

1 шт.

Инструкции по безопасности

1 экз.

Руководство по эксплуатации

1 экз.
