Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,

которые могли возникнуть при транспортировании.

Технические характеристики

Артикул

УШМ-

125-1200 ЭМ3

УШМ-

150-1400 М3

УШМ-

230-2300 ПМ3

УШМ-

230-2600 ПМ3

Номинальное напряжение питания, В

~230

~230

~230

~230

Частота, Гц

50

50

50

50

Номинальная потребляемая мощность, Вт

1200

1400

2300

2600

Частота вращения на холостом ходу, об/мин

3000 –11000

8500

6600

6600

Диаметр диска, мм

125

150

230

230

Резьба шпинделя

М14

М14

М14

М14

Регулировка оборотов

есть

—

—

—

Плавный пуск

—

—

есть

есть

Поворотная основная рукоятка

—

—

есть

есть

Класс безопасности по ГОСТ 12.2.007.0 –75

II класс

II класс

II класс

II класс

Уровень звукового давления (к=3), дБ

90

90

94

94

Уровень звуковой мощности (к=3), дБ

101

101

105

105

Уровень среднеквадратичного
виброускорения (к=1.5), м/с

2

1.693

1.722

3,26

3,35

Масса изделия, кг

2.4

3.7

5

5,5

Масса в упаковке, кг

3

4.2

5.5

6

Назначенный срок службы, лет

5

5

5

5

Назначенный срок хранения*, лет

7

7

7

7

Комплект поставки

Углошлифовальная машина

1 шт.

1 шт.

1 шт.

1 шт.

Дополнительная рукоятка

1 шт.

1 шт.

1 шт.

1 шт.

Кожух защитный

1 шт.

1 шт.

1 шт.

1 шт.

Ключ

2 шт.

2 шт.

2 шт.

2 шт.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

1 экз.

Назначение

и область применения

Машина  углошлифовальная

ЗУБР

  предназна-

чена  для  использования  в  качестве  отрезной,

дисковой  шлифовальной,  шлифовальной  и  за-

чистной  машины  при  установке  соответствую-

щего расходного инструмента.
Внимательно  изучите  настоящее  руководство

по  эксплуатации,  технические  характеристики,

иллюстрации  и  предупреждения  безопасности,

в  том  числе  Приложение  «Основные  инструк-

ции  по  безопасности».  Только  так  Вы  сможете

научиться  правильно  обращаться  с  инструмен-

том и избежите ошибок и опасных ситуаций.
Изделие  предназначено  для  использования  в

районах  с  умеренным  климатом  с  характерной

температурой  от  -20  до  +40  °С,  относительной

влажностью  воздуха  не  более  80%,  отсутстви-

ем  прямого  воздействия  атмосферных  осадков

и чрезмерной запыленности воздуха.
Изделие  соответствует  требованиям  Техничес-

ких регламентов Таможенного союза:

■

ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»;

■

ТР  ТС  020/2011  «Электромагнитная  совме-

стимость технических средств»;

■

ТР ТС 037/2011;

■

ТР ТС 010/2011;

■

ГОСТ Р МЭК 60745-1-2009;

■

ГОСТ Р МЭК 60745-2-3-2011;

■

ГОСТ EN 62233-2013;

■

ГОСТ 17770-86;

■

ГОСТ 12.2.030-2000;

■

ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009);

■

ГОСТ 30804.3.3-2013;

■

ГОСТ 30805.14.1-2013 (CISPR 14-1:2005);

■

ГОСТ 30805.14.2-2013 (CISPR 14-2:2001).

Настоящее  руководство  содержит  самые  пол-

ные сведения и требования, необходимые и до-

статочные  для  надежной,  эффективной  и  без-

опасной эксплуатации изделия.
В  связи  с  продолжением  работы  по  усовершен-

ствованию  конструкции  изделия,  изготовитель

оставляет за собой право вносить в его конструк-

цию незначительные изменения, не отраженные

в настоящем руководстве и не влияющие на эф-

фективную и безопасную работу изделия.

К  эксплуатации  изделия  допускаются  толь-

ко  лица,  достигшие  совершеннолетия;  име-

ющие  навыки  и / или  представление  о  прин-

ципах работы и оперирования изделием; на-

ходящиеся в трезвом состоянии; не под дей-

ствием  лекарств,  вызывающих  сонливость

и/или  снижение  концентрации  внимания;  не

имеющие заболеваний, вызывающих подоб-

ные состояния, а также иных противопоказа-

ний для работы с машинами.
Все  ремонтные  работы  должны  проводить-

ся  только  квалифицированными  специали-

стами  сервисных  центров,  с  использовани-

ем оригинальных запасных частей.

Сборка

Регулировка положения головы (рис. 1)

При необходимости работы в сложныx условиях,

Вы  имеете  возможность  регулировки  угла  уста-

новки головы

12

. Для его изменения отпустите че-

тыре винта

11

 крепления головы, поверните ее с

шагом 90° в любом направлении и закрепите в не-

обходимом положении, завернув винты обратно.

Установка защитного кожуха (рис. 2)

Для установки кожуха:

■

сориентируйте  кожух

4

  так,  чтобы  выступы

на  посадочном  кольце  совпадали  с  прорезя-

ми на крышке редуктора;

■

установите кожух на редуктор;

■

в  зависимости  от  предстоящей  работы,  по-

верните кожух в положение, при котором иск-

ры не могут попасть в сторону оператора;

■

закрепите  кожух  от  проворачивания,  затянув

винт

9

 прилагаемым имбусовым ключом.

Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.

Установка диска (рис. 3)

Для установки диска:

■

отверните (против часовой стрелки) и сними-

те наружный прижимной фланец

3

;

■

в  зависимости  от  вида  предстоящей  работы

(шлифование,  отрезание),  установите  на  из-

делие  соответствующий  абразивный  диск

1

,

совместив отверстие в диске с выступом вну-

треннего фланца

2

;

ПРИМЕЧАНИЕ!

  При  установке  диска  следуйте

указаниям  по  направлению  его  вращения  (при

их наличии).

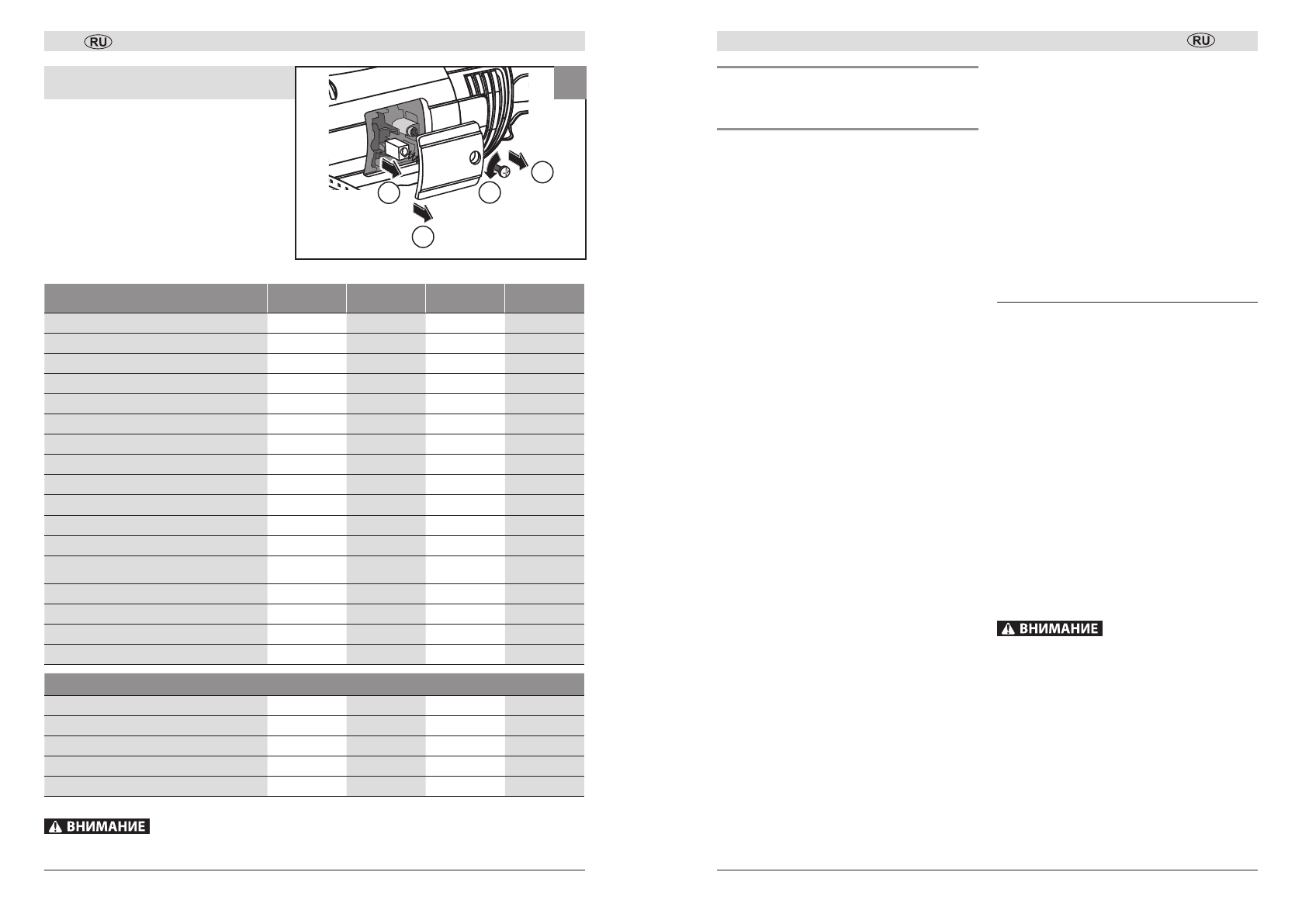

12. Замена щеток

Кроме УШМ-125-1200 ЭМ3

4

3

1

2

II

* назначенный срок хранения (срок с даты изготовления до продажи инструмента пользователю)
