МАШИНА РУЧНА ЕЛЕКТРИЧНА

КУТОВА ШЛІФУВАЛЬНА БШУ-1050

таблиця 1

3. КОМПЛЕКТНIСТЬ

3.1. Комплект поставки шліфмашини

перерахований у таблиці 2.

4. БУДОВА ТА ПРИНЦИП РОБОТИ

4.1. Будова машини.

Машина  складається  з  наступних  основних

частин: корпуса, електродвигуна, редуктора,

вимикача,  фільтра  для  придушення

радіоперешкод,

мережного

кабелю,

додаткової рукоятки, захисного огородження

диска.

4.2. Принцип роботи.

      4.2.1. При натисканні на клавішу вими-

кача  відбувається  включення  електродви-

гуна.  Крутний  момент  від  електродвигуна

передається  через  одноступінчастий  редук-

тор  на  шпиндель  машини.  Вимикач(2)  має

функцію від несанкціонованого включення.

Для  включення  машини  треба  нажати

кнопку-запобіжник(1) і втримуючи її  нажа-

ти  клавішу  вимикача(2).    Для  відключення

машини відпустити клавішу(2).

    4.2.2.  Фіксація  шпинделя,  при  заміні

шліфувального  диска,  здійснюється  натис-

канням  і  втриманням  у  натиснутому

положенні кнопки фіксатора (5).

      4.2.3.  Кріплення  диска  здійснюється  за

допомогою затягування фланцевої затискної

гайки(7), з різьбленням

     4.2.4. Регулювання й фіксація положення

захисного  кожуха  відбувається  шляхом

ослаблення  й  затягування  стопорного

гвинта(6).

    4.2.5.  Конструкція  машини  дозволяє

встановлювати  рукоятку  бічну  в  трьох

положеннях.

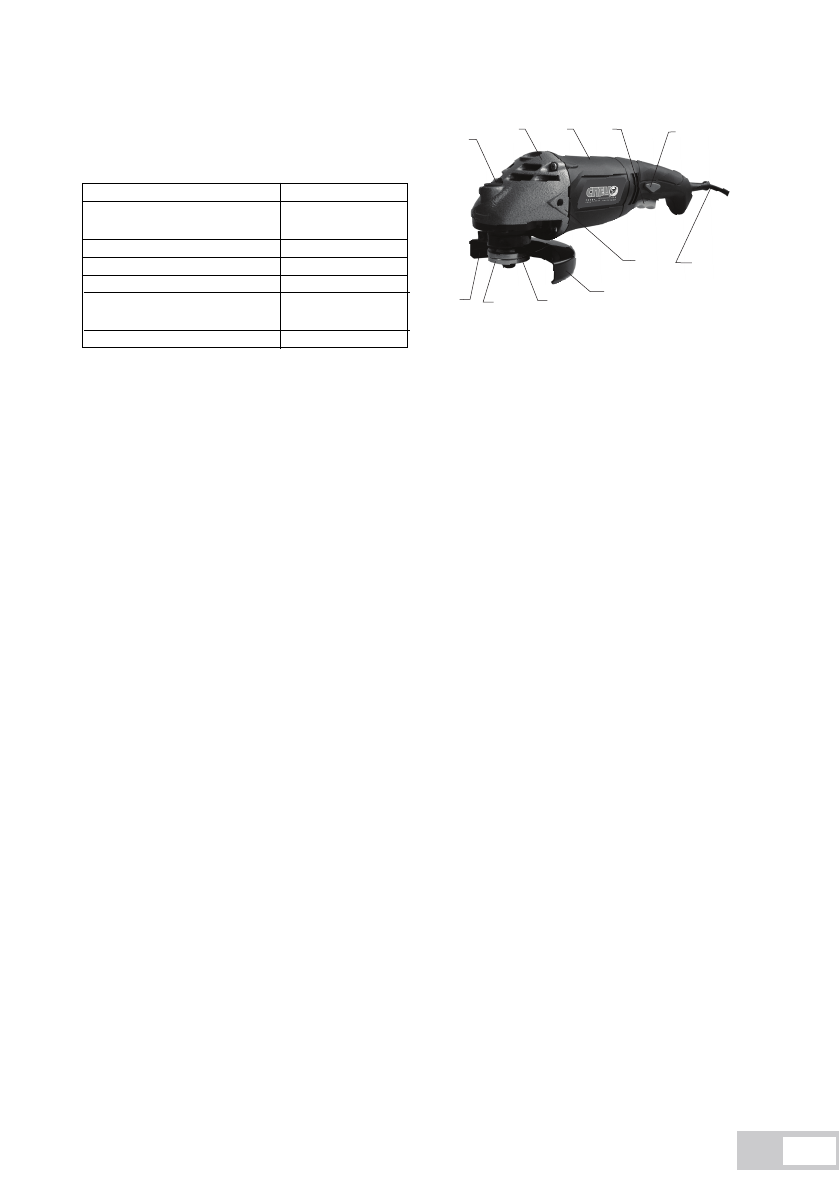

   4.3. Зовнішній вигляд машини

представлений на малюнку 1.

1-кнопка-«запобіжник»; 2- вимикач; 3- корпус

двигуна; 4-корпус редуктора; 5- кнопка

фіксації шпинделя ; 6- стопорний гвинт

захисного кожуха; 7-гайка фланцева корпус

редуктора; 8-шпиндель; 9-фланцева шайба;

10-захисний кожух; 11- різьбовий отвір бічної

рукоятки; 12-мережний кабель..

                    Мал. 1. Загальний вид

5. ЗАХОДИ БЕЗПЕКИ

      5.1.  При  роботі  зі  шліфмашиною

необхідно  дотримувати  мір  безпеки,

викладені  в  даній  інструкції,  а  також

виконувати наступні правила:

− до роботи зі шліфмашиною допускаються

особи  які  пройшли  відповідне  навчання,

що  мають  допуск  до  роботи  з  електро-

інструментом  і  ознайомлені  з  даною

інструкцією;

−  при  роботі  необхідно  користуватися

засобами  захисту:  захисними  окулярами,

респіратором,  протичумними  навушни-

ками;

−  спецодяг  повинен  бути  такий,  щоб

виключалася  можливість  його  захвату

рухливими деталями шліфмашини;

−  волосся  повинно  бути  прибрані  під

головний убір;

−  не  перевантажувати  шліфмашину,

додаючи  надмірне,  яке  призводить  до

значне падіння

обертів, зусилля до робочого інструмента

під час роботи;

− не застосовувати ушкоджені диски;

−  не  можна  класти  куди-небудь  шліф-

машину не зупиненої;

−  якщо  під  час  роботи  відбудеться

ушкодження кабелю, треба, не торкаючись

кабелю відразу виключити його з мережі;

− шліфмашину використовувати тільки по

призначенню;

Найменування                              Кількість, шт.
Машина ручна шліфувальна
БШУ-1050                                                     1

Додаткова рукоятка                                      1

Захисне огородження диска                        1

Ключ для заміни диска                                1

Ключ для фіксації захисного

кожуха                                                           1

Інструкція                                                     1

таблиця 2

7

5

6

7

8 9

10

11

12

4

3

2

1
