Калибр Руководство по эксплуатации

4

www.kalibrcompany.ru

1.5 Шлифмашина поставляется в продажу в следующей комплектации*:

Шлифмашина

1

Лента шлифовальная

1

Пылесборник

1

Ручка передняя с рычагом

1

Щётка угольная

2

Руководство по эксплуатации

1

Упаковка

1

*в зависимости от поставки комплектация может меняться

1.6 Общий вид

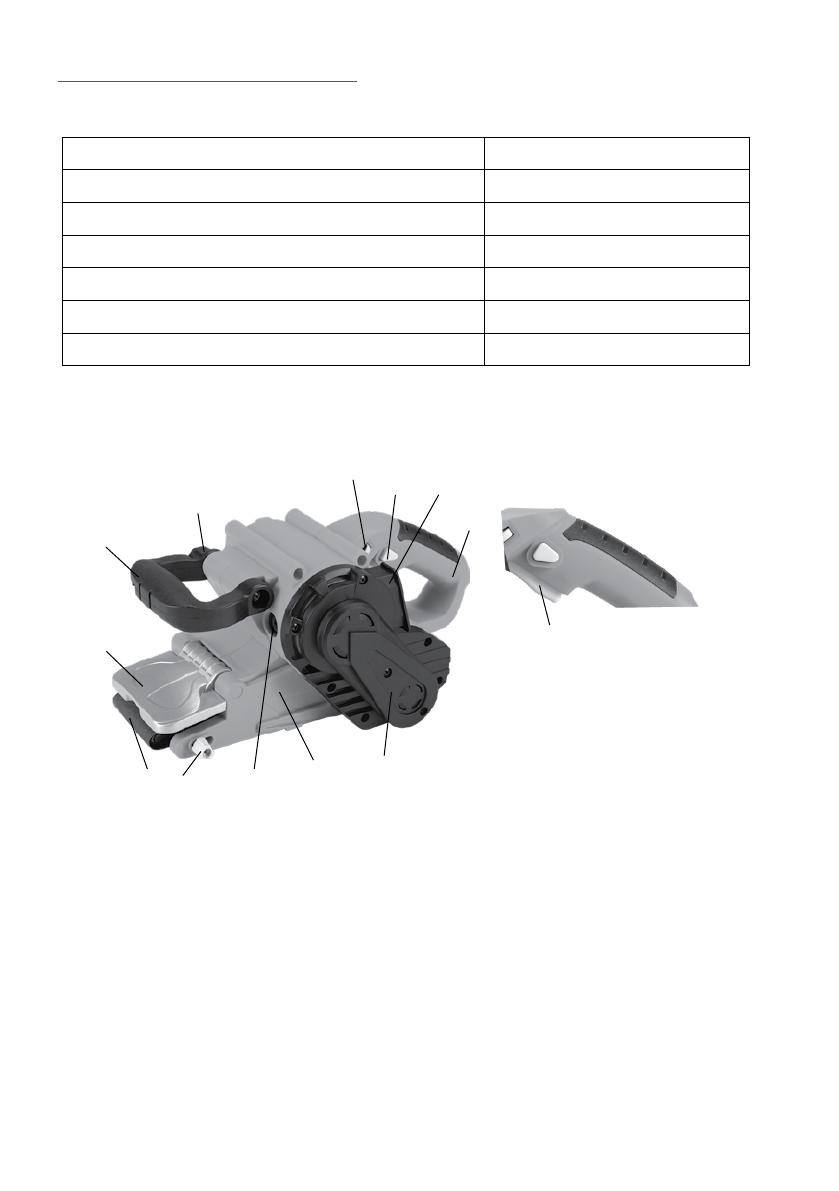

Внешний вид шлифмашины представлен на рис.1

1.7  Механизм  шлифмашины  расположен  в  пластиковом  корпусе  (рис.1

поз.6),  состоящем  из  двух  половин.  Крутящий  момент  с  якоря  электродвига

-

теля,  зубчатым  ремнём  передаётся  на  ведущий  валик.  Между  ведущим  и  ве

-

домым  валиками  движется  абразивная  шлифовальная  лента  (рис.1  поз.8)  на

тканевой основе – рабочий инструмент шлифмашины.

рис.1

1

 – клавиша выключателя;

2

– кнопка фиксации клавиши выключателя;

3

 – рукоятка;

4

 – патрубок пылеотвода;

5

 – кожух ремня;

6

 – корпус шлифмашины;

7

 – регулятор центровки шлифовальной ленты;

8

 – лента шлифовальная;

9

 – ручка передняя регулируемая;

10

 – регулятор скорости;

11

 – крышка щёткодержателя;

12

 откидной кожух;

13

 - рычаг фиксации передней ручки.

9

13

10

2

4

3

5

6

11

7

12

8

1
