Eesti

1 609 929 X88 | (13.12.10)

Bosch Power Tools

Paigalduse järjekord on toodud jooniste
leheküljel.

Lihv-/lõikeketta kinnitamiseks keerake lahti
kinnitusmutter

9

 ja kinnitage ketas

silmusvõtmega, vt punkti „Kiirkinnitusmutter “.

f

Pärast lihvimistarviku paigaldamist ja enne
seadme sisselülitamist kontrollige, kas lih-
vimistarvik on korrektselt paigaldatud ja
saab vabalt pöörelda. Veenduge, et
lihvimistarvik ei puutu kokku kettakaitsme
ega teiste osadega.

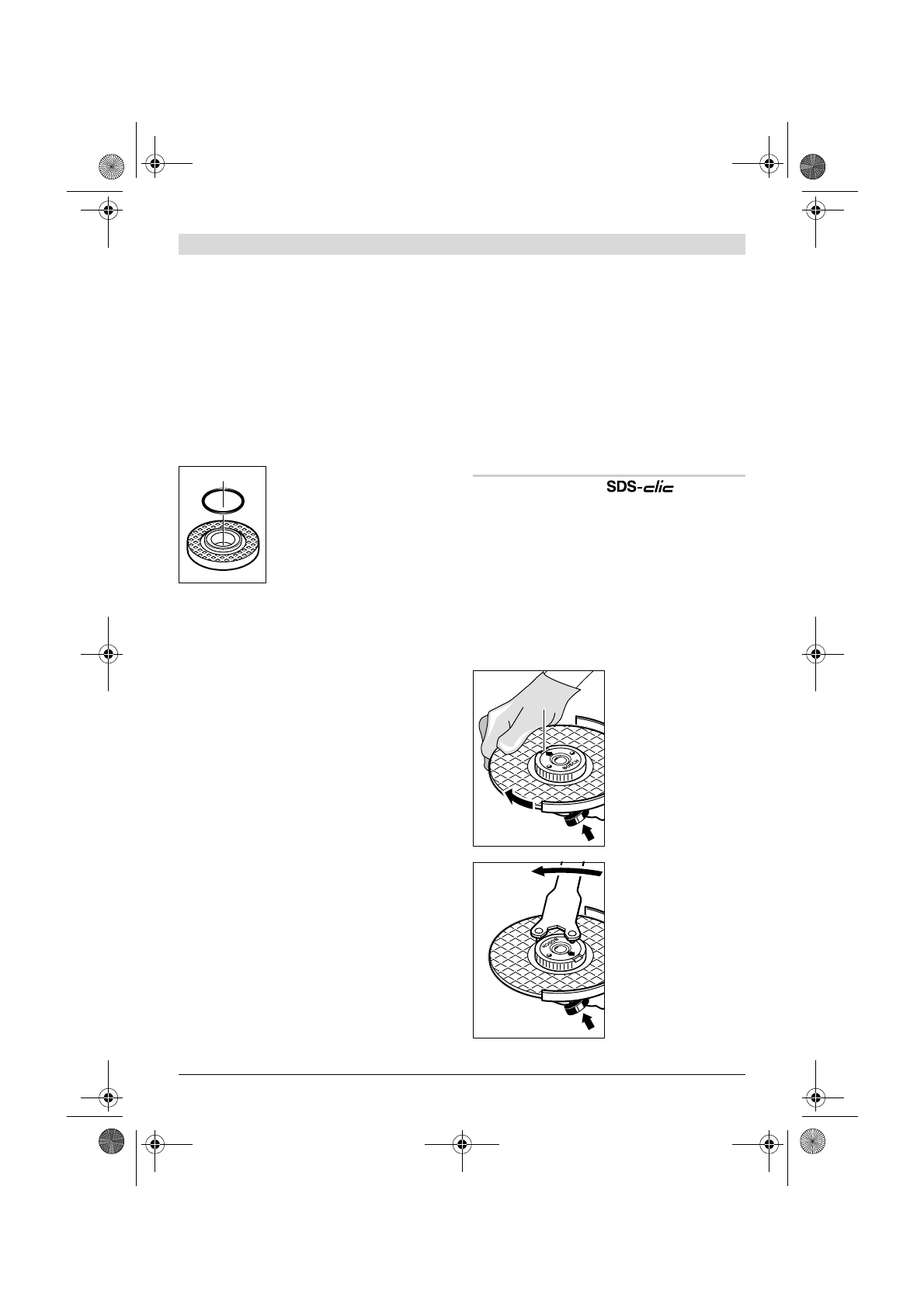

Alusseibi

7

 tsenderdusrõngas

on varustatud spetsiaalse
plastdetailiga (O-rõngaga).

Kui

O-rõngas puudub või on
kahjustatud,

 tuleb see enne

alusseibi

7

 paigaldamist

tingimata uuega asendada
(tootenumber 1 600 210 039).

Lamell-lihvketas

f

Lamell-lihvkettaga töötades monteerige
tööriista külge alati käekaitse 17.

Kummist lihvtald

f

Kummist lihvtallaga 19 töötades
monteerige tööriista külge alati käekaitse
17.

Paigalduse järjekord on toodud jooniste
leheküljel.

Enne kummist lihvtalla

19

 paigaldamist asetage

2 vaheseibi

18

 lihvimisspindlile

4

.

Keerake külge ümar mutter

21

 ja pingutage see

silmusvõtmega kinni.

Kausshari/ketashari

f

Kaussharjaga või ketasharjaga töötades
monteerige tööriista külge alati käekaitse
17.

Paigalduse järjekord on toodud jooniste
leheküljel.

Kaussharja/ketasharja peab olema võimalik
kruvida spindlile nii kaugele, et see jääb spindli
keerme lõpus tugevasti vastu seibi. Pingutage
kausshari/ketashari lehtvõtmega kinni.

Lihvkauss

f

Lihvkausiga töötades monteerige seadme
külge spetsiaalne kaitse 14.

Lihvkauss

15

 peaks ulatuma üle kettakaitse

14

alati vaid nii palju, nagu see on konkreetseks
tööks vajalik. Reguleerige kaitse

14

 vastavasse

asendisse.

Paigalduse järjekord on toodud jooniste
leheküljel.

Keerake peale kinnitusmutter

9

 ja pingutage see

silmusvõtmega

16

 kinni.

Kiirkinnitusmutter

Tarviku vahetamise hõlbustamiseks, ilma et
peaksite kasutama teisi tööriistu, võite kinnitus-
mutri

9

 asemel kasutada kiirkinnitusmutrit

10

.

f

Kiirkinnitusmutrit 10 tohib kasutada üksnes
lihv- või lõikeketaste puhul.

Kasutage ainult laitmatus korras olevat
kahjustamata kiirkinnitusmutrit 10.

Mutri kohaleasetamisel jälgige, et kiirkinnitus-
mutri 10 tekstiga pool ei jääks vastu lihvketast;
nool peab olema suunatud indeksmärgile 26.

Spindli lukustamiseks
vajutage spindlilukus-
tusnupule

1

. Kiirkinni-

tusmutri pingutami-
seks keerake lihvketast
tugevasti päripäeva.

Nõuetekohaselt kinni-
tatud, kahjustamata
kiirkinnitusmutri saate
lahti, kui keerate
rihveldatud rõngast
käega vastupäeva.

Kõvasti kinnioleva
kiirkinnitusmutri
lahtikeeramiseks ei
tohi kasutada tange,
vaid ainult selleks
ettenähtud mutrivõtit.

Asetage võti kohale vastavalt joonisele.
