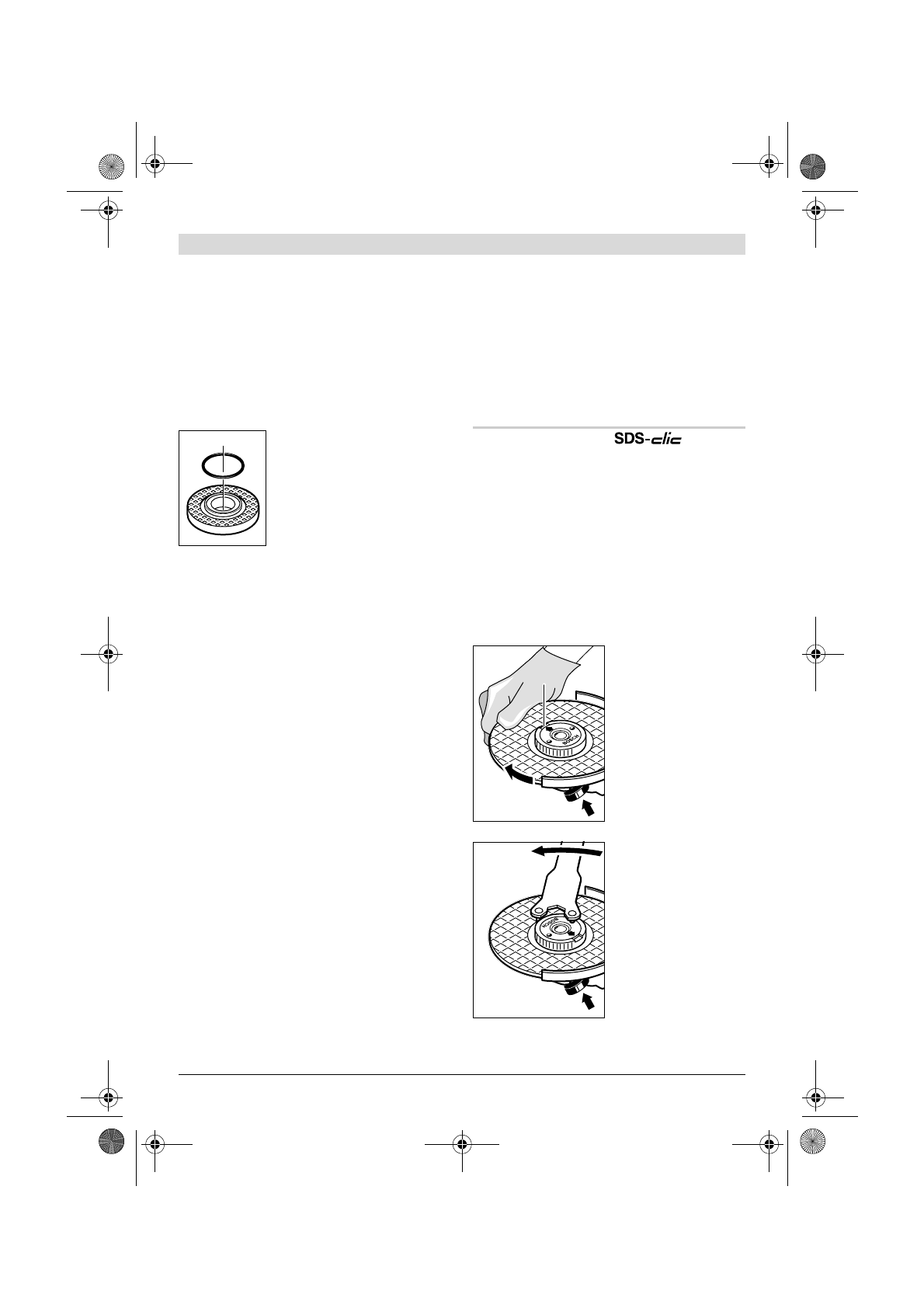

Hrvatski

 |

339

Bosch Power Tools

1 609 929 X88 | (13.12.10)

Za pričvršćenje brusne ploče/ploče za rezanje
navrnite steznu maticu

9

 i stegnite je sa

račvastim ključem, vidjeti poglavlje, vidjeti
poglavlje

„

Brzostežuća matica

“

.

f

Nakon montaže brusnog alata, prije
uključivanja provjerite da li je brusni alat
ispravno montiran i da li se može slobodno
okretati. Brusna ploča ne smije strugati po
štitniku ili nekim drugim dijelovima.

U steznoj prirubnici

7

 je oko

naslona za centriranje umetnut
plastični dio (O-prsten).

Ako

nedostaje O-prsten ili je
oštećen,

 mora se neizostavno

zamijeniti (kataloški br.
1 600 210 039), prije nego što
se montira stezna prirubnica

7

.

Lepezasta brusna ploča

f

Za radove sa lepezastom brusnom pločom
montirajte uvijek štitnik za ruke 17.

Gumeni brusni tanjur

f

Za radove sa gumenim brusnim tanjurom 19
montirajte uvijek štitnik za ruke 17.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Prije montaže gumenog brusnog tanjura

19

stavite 2 distantne pločice

18

 na brusno vreteno

4

.

Navrnite okruglu maticu

21

 i stegnite je

račvastim ključem.

Lončaste četke/pločaste četke

f

Za radove sa lončastom četkom ili
pločastom četkom uvijek ugradite štitnik za
ruke 17.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Lončaste četke/pločaste četke moraju se toliko
navrnuti na brusno vreteno da naliježu na
prirubnicu brusnog vretena, na kraju navoja
brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Lončasta brusna ploča

f

Za radove sa lončatom brusnom pločom,
montirajte specijalni štitnik 14.

Lončasta brusna ploča

15

 treba uvijek samo

toliko stršiti iz štitnika

14

, koliko je to

neizostavno potrebno za dotični slučaj obrade.
Štitnik

14

 namjestite na ovu mjeru.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Navrnite steznu maticu

9

 i stegnite je račvastim

ključem

16

.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez
primjene daljnjeg alata, možete umjesto stezne
matice

9

 primijeniti brzostežuću maticu

10

.

f

Brzostežuća matica 10 smije se koristiti
samo za brusne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu
brzostežuću maticu 10.

Kod navrtanja pazite da strana brzostežuće
matice 10 sa oznakom ne bude okrenuta na
stranu brusne ploče; strelica mora biti
okrenuta prema indeks znaku 26.

Za zaustavljanje
vretena pritisnite tipku
za uglavljivanje vretena

1

. Za stezanje

brzostežuće matice
okrenite brusnu ploču
snažno u smjeru
kazaljke na satu.

Propisno pričvršćenu
neoštećenu
brzostežuću maticu
možete otpustiti
okretanjem
nareckanog prstena u
smjeru suprotnom od
kazaljke na satu.

Brzostežuću maticu
koja čvrsto sjedi ne
otpuštajte nikada sa
kliještima, nego za to

koristite račvasti ključ.

 Račvasti ključ stavite

kako je prikazano na slici.
