Română

1 609 929 X88 | (13.12.10)

Bosch Power Tools

Disc de şlefuit în evantai

f

Pentru a lucra cu discul de şlefuit în evantai
montaţi întotdeauna mai întâi apărătoarea
de mână 17.

Disc abraziv

f

Pentru a lucra cu discul abraziv 19 montaţi
întotdeauna mai întâi apărătoarea de mână
17.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Înaintea montării discului abraziv

19

 puneţi mai

întâi cele 2 şaibe de distanţare

18

 pe arborele

de polizat

4

.

Înşurubaţi piuliţa rotundă

21

 şi strângeţi-o cu

cheia pentru şplinturi.

Perie-oală/disc-perie

f

Înainte de a lucra cu peria-oală sau cu
discul-perie montaţi întotdeauna
apărătoarea de mână 17.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Peria-oală/discul-perie trebuie să se poată
înşuruba într-atât pe arborele de polizat, încât
să se rezeme strâns pe flanşa arborelui de
polizat de la capătul filetului arborelui de
polizat. Strângeţi bine peria-oală/discul-perie cu
o cheie fixă.

Oală de şlefuit

f

Pentru a lucra cu oala de şlefuit montaţi
apărătoarea de protecţie specială 14.

Oala de şlefuit

15

 ar trebui să iasă afară de sub

apărătoarea de protecţie

14

 numai atât cât este

absolut necesar pentru fiecare caz de prelurare
în parte. Reglaţi poziţia apărătoarei de protecţie

14

 la cota respectivă.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Înşurubaţi piuliţa de strângere

9

 şi fixaţi-o strâns

cu cheia pentru şplinturi

16

.

Piuliţa de strângere rapidă

Pentru înlocuirea simplă a accesoriilor fără a
utiliza alte unelte, puteţi folosi în locul piuliţei
de strângere

9

 piuliţa de strângere rapidă

10

.

f

Piuliţa de strângere rapidă 10 se va folosi
numai pentru discuri de şlefuire sau pentru
discuri de tăiere.

Folosiţi numai o piuliţă de strângere rapidă 10
impecabilă, nedeteriorată.

Aveţi grijă la înşurubare, ca partea
inscripţionată a piuliţei de strângere rapidă 10
să nu fie îndreptată spre discul de şlefuit;
săgeata trebuie să arate spre marcajul
indicator 26.

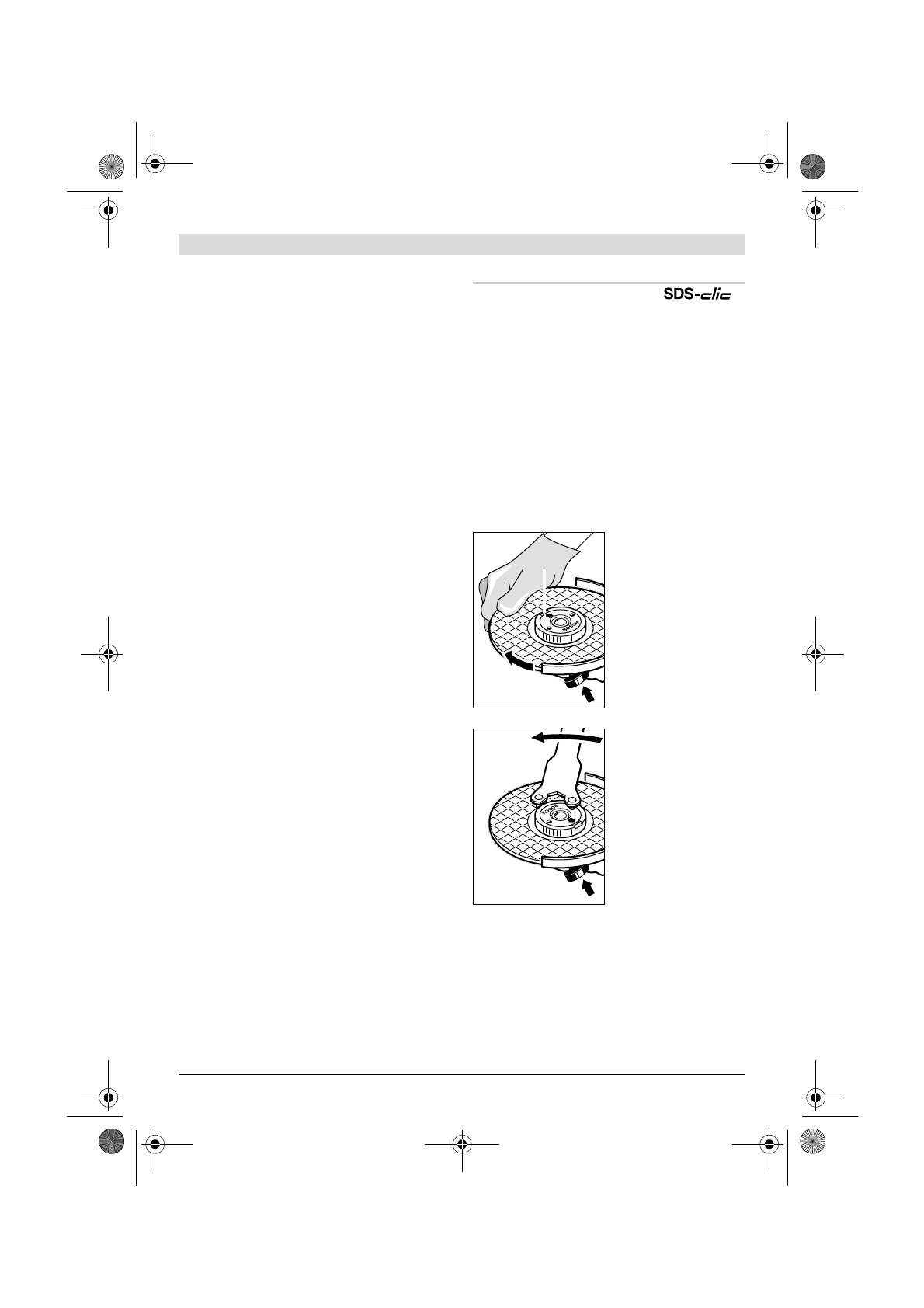

Apăsaţi tasta de
blocare a arborelui

1

pentru a fixa arborele
de polizat. Pentru a
fixa bine piuliţa de
strângere rapidă, rotiţi
puternic discul de
şlefuit în sensul
mişcării acelor de
ceasornic.

Puteţi slăbi o piuliţă de
strângere rapidă fixată
corespunzător,
nedeteriorată, rotind
cu mâna, în sens
contrar mişcării acelor
de ceasornic, inelul
zimţat.

Nu slăbiţi niciodată cu
cleştele o piuliţă
înţepenită, ci folosiţi
cheia pentru şplinturi.

Puneţi cheia pentru şplinturi conform figurii.

26
