Веерный шлифовальный круг

f

Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 17.

Резиновая шлифовальная тарелка

f

Для работ с резиновой шлифовальной
тарелкой 19 всегда устанавливайте
защиту руки 17.

Последовательность монтажа показана на
странице с иллюстрациями.

Перед установкой резиновой шлифовальной
тарелки

19

 насадите 2 распорные шайбы

18

 на

шпиндель

4

.

Навинтите круглую гайку

21

 и затяните ее

ключом для круглых гаек с 2-мя торцовыми
отверстиями.

Чашечная щетка/дисковая щетка

f

Для работ с чашечной щеткой всегда
устанавливайте защиту руки 17.

Последовательность монтажа показана на
странице с иллюстрациями.

Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните
чашечную/дисковую щетку вилкообразным
ключом.

Чашечный шлифовальный круг

f

Для работ с чашечным шлифовальным
кругом устанавливайте специальный
защитный кожух 14.

Чашечный шлифовальный круг

15

 должен

всегда выходить из защитного кожуха

14

только настолько, насколько обязательно
необходимо для выполнения соответствующей
работы. Установите защитный колпак

14

 на

этот размер.

Последовательность монтажа показана на
странице с иллюстрациями.

Навинтите зажимную гайку

9

 и затяните ее

двухсторонним гаечным ключом

16

.

Быстрозажимная гайка

Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки

9

быстрозажимную гайку

10

.

f

Быстрозажимную гайку 10 разрешается
использовать только для шлифовальных и
отрезных кругов.

Применяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
10.

При навинчивании следите за тем, чтобы
сторона гайки с надписью 10 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 26.

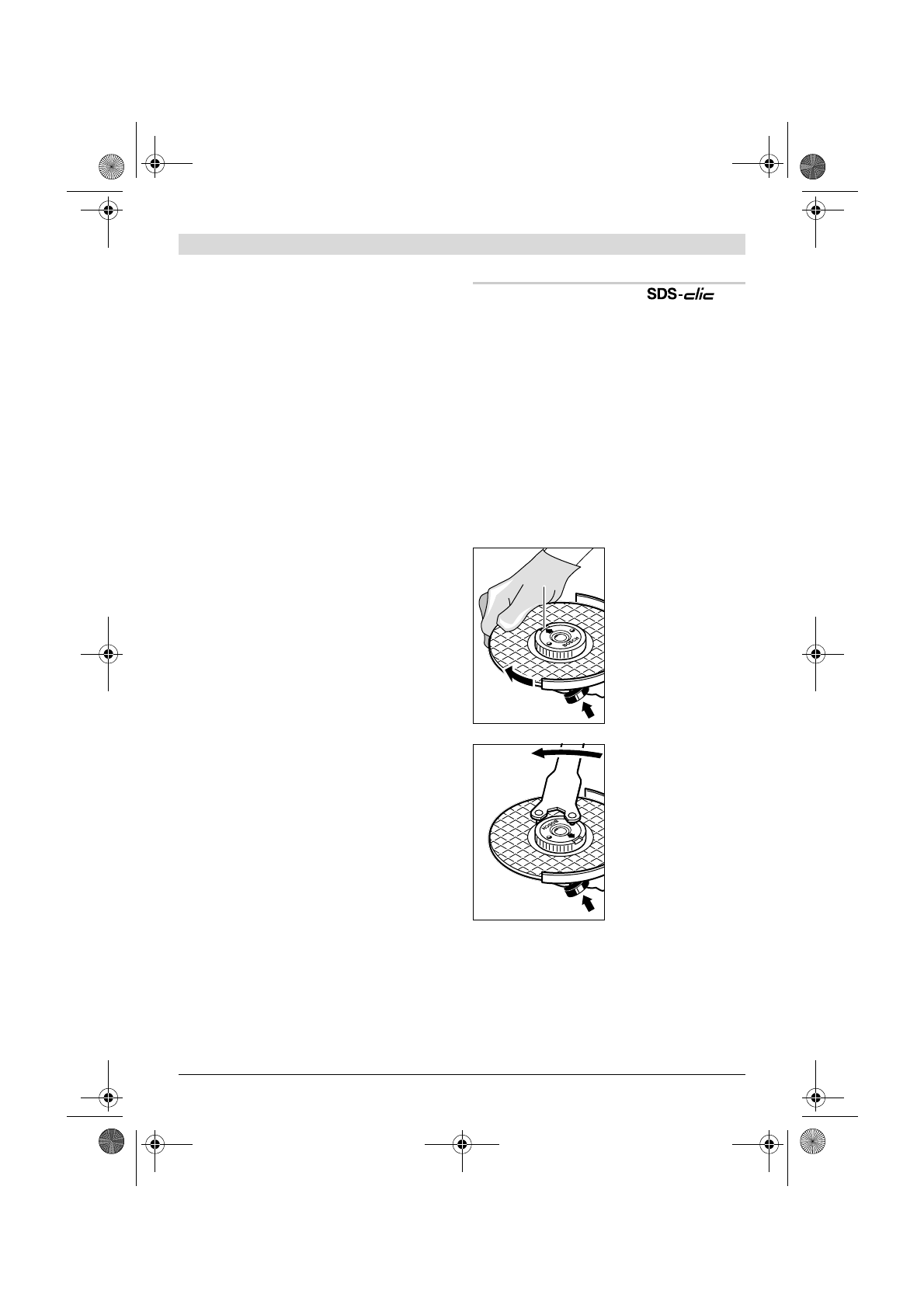

Для фиксирования
шлифовального
шпинделя нажмите
кнопку фиксирования
шпинделя

1

. Для

затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.

Правильно
закрепленную, не
имеющую
повреждений
быстрозажимную
гайку Вы можете
отвернуть, вращая
рукой кольцо с
накаткой против
часовой стрелки.

Никогда не
отворачивайте

прочно сидящую быстрозажимную гайку
клещами, а пользуйтесь ключом для гаек с
двумя торцовыми отверстиями.

Накладывайте ключ для гаек с двумя
торцовыми отверстиями согласно рисунку.
