Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi
szlifierskich. Średnica otworu narzędzia musi
pasować do kołnierza mocującego. Nie należy
stosować żadnych adapterów, złączek ani
zwężek.

Używając diamentowych tarcz tnących, należy
zwrócić uwagę, by strzałka wskazująca
kierunek, umieszczona na tarczy odpowiadała
kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszc-
zoną na głowicy elektronarzędzia).

Kolejność montażu ukazana jest na stronach
graficznych.

Aby zamontować tarczę szlifierską lub tnącą,
należy odkręcić nakrętkę mocującą

9

, a

następnie zamocować ją za pomocą klucza
dwutrzpieniowego, zob. rozdział

„

Nakrętka

szybkomocująca

“

.

f

Po zamontowaniu narzędzia szlifierskiego,
a przed uruchomieniem szlifierki należy
sprawdzić, czy narzędzie szlifierskie jest
właściwie zamocowane i czy może się swo-
bodnie obracać. Upewnić się, czy narzędzie
szlifierskie nie zahacza o pokrywę ochronną
lub o inny element elektronarzędzia.

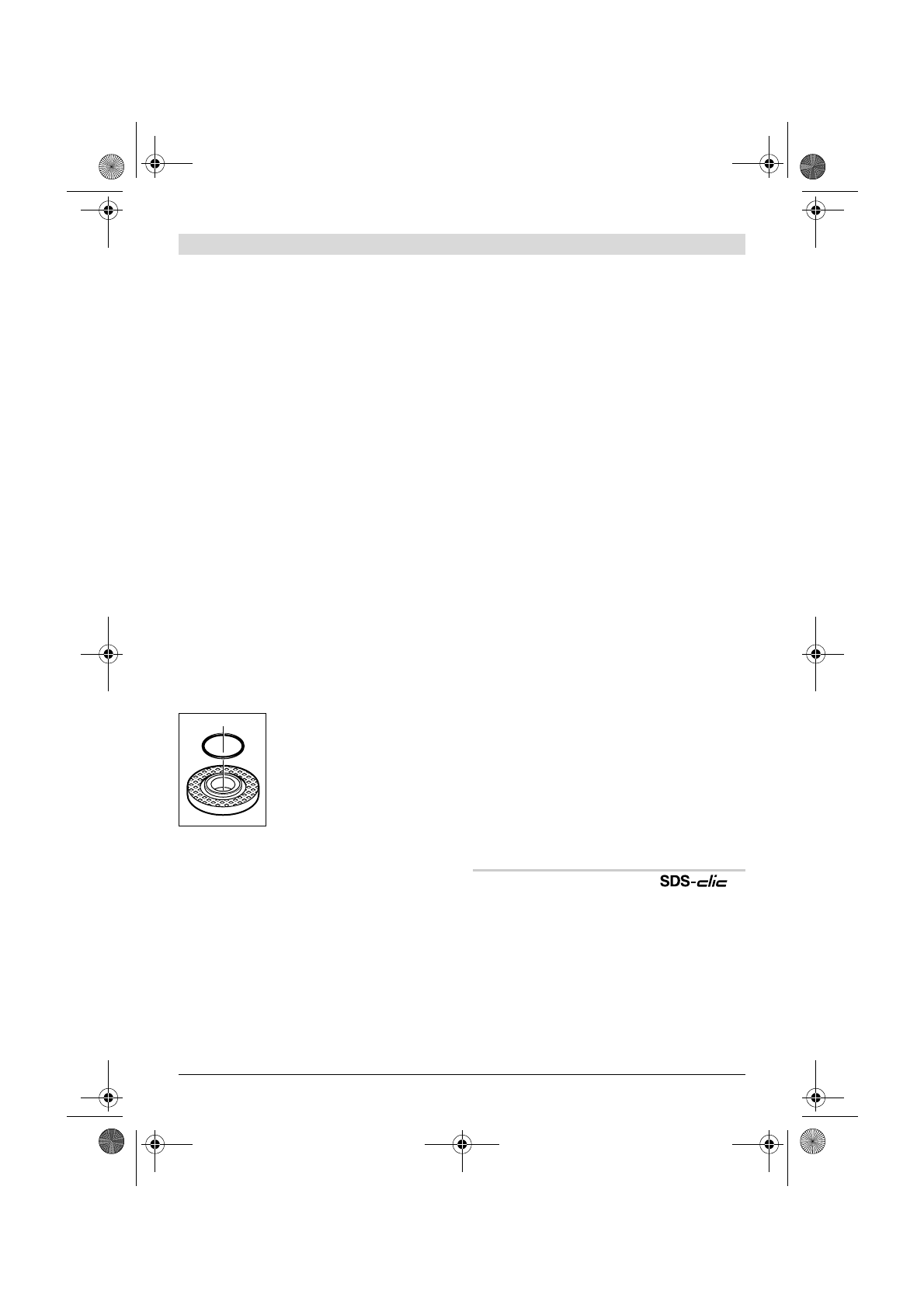

W kołnierzu oporowym

7

znajduje się plastikowa
uszczelka (o-ring).

Jeżeli

uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona,

 należy ją

–

koniecznie jeszcze przed
montażem kołnierza

7

–

wymienić lub wstawić nową (nr kat.
1 600 210 039).

Ściernica wachlarzowa

f

Do pracy przy użyciu ściernicy
wachlarzowej należy zawsze montować
osłonę rąk 17.

Tarcza gumowa

f

Do pracy przy użyciu gumowego talerza
szlifierskiego 19 należy zawsze montować
osłonę rąk 17.

Kolejność montażu ukazana jest na stronach
graficznych.

Przed osadzeniem gumowego talerza
szlifierskiego

19

 należy założyć dwie podkładki

dystansowe

18

 na wrzeciono szlifierki

4

.

Nałożyć nakrętkę okrągłą

21

 i dokręcić ją klu-

czem dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

f

Do pracy przy użyciu szczotki należy
zawsze montować osłonę rąk 17.

Kolejność montażu ukazana jest na stronach
graficznych.

Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się
na końcu wrzeciona. Szczotkę garnkową/tarczo-
wą należy dokręcić kluczem widełkowym.

Tarcza garnkowa

f

Do pracy przy użyciu tarczy garnkowej
należy zamontować specjalną pokrywę
ochronną 14.

Tarcza garnkowa

15

 powinna wystawać spod

pokrywy

14

 tylko w takim stopniu, jaki

konieczny jest do dokonania obróbki. Nastawić
pokrywę ochronną

14

 zgodnie z tym wymiarem.

Kolejność montażu ukazana jest na stronach
graficznych.

Nakręcić nakrętkę zaciskową

9

 i dokręcić ją

kluczem widełkowym

16

.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej

9

 zastosować nakrętkę szybkomo-

cującą

10

.

f

Nakrętkę szybkomocującą 10 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 10 musi
być w nienagannym stanie technicznym.
