Русский |

13

мо обязательно заменить перед дальнейшим применени-
ем.

Веерный шлифовальный круг

u

Для работ с веерным шлифовальным кругом все-
гда устанавливайте защитный щиток для руки

(15)

.

Резиновая шлифовальная тарелка

u

Для работ с резиновой шлифовальной тарелкой
(17)

всегда устанавливайте защитный щиток для

руки(15).

Последовательность монтажа показана на странице с ил-
люстрациями.
Перед установкой резиновой шлифовальной тарелки

(17)

 насадите 2 распорные шайбы

(16)

 на шпиндель

(4)

.

Накрутите круглую гайку

(19)

 и затяните ее с помощью

рожкового ключа под два отверстия.

Чашечная щетка/дисковая щетка

u

Для работ с чашечной щеткой или дисковой щеткой
всегда устанавливайте защитный щиток для руки
(15).

Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы она плотно прилегала к фланцу
шпинделя в конце резьбы шпинделя. Крепко затяните ча-
шечную/дисковую щетку вилочным гаечным ключом.

Быстрозажимная гайка

Для простой смены шлифовальной оснастки без при-
менения инструментов можно вместо зажимной гайки

(9)

 использовать быстрозажимную гайку

(11)

.

u

Быстрозажимную гайку

(11)

разрешается исполь-

зовать только для шлифовальных и отрезных кру-
гов.

Используйте только исправную, неповрежденную бы-
строзажимную гайку

(11).

При навинчивании следите за тем, чтобы сторона
гайки с надписью

(11)

не была обращена к шлифо-

вальному кругу; стрелка должна показывать на ин-
дексную метку (24)

.

(24)

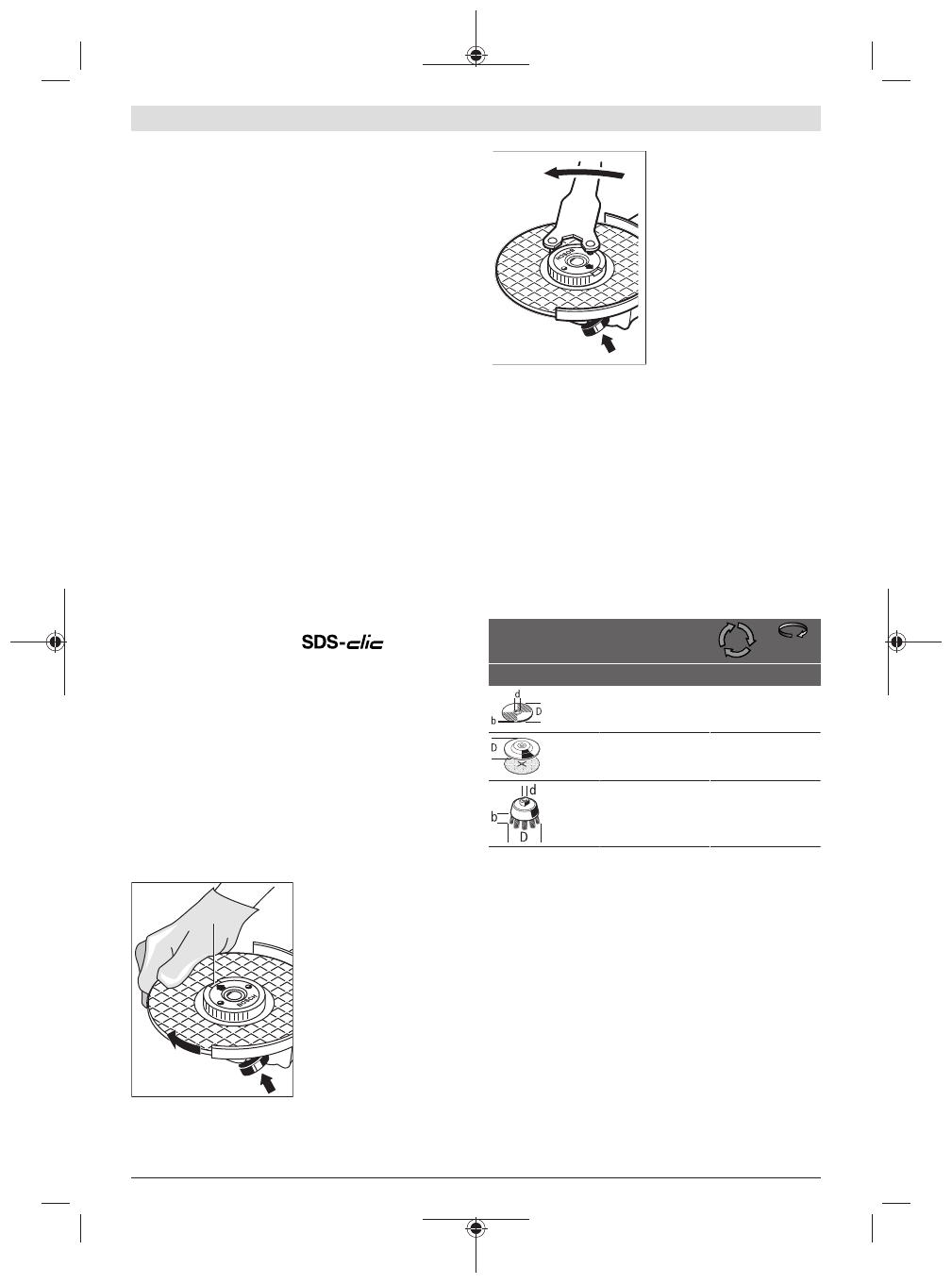

Для фиксирования шли-
фовального шпинделя на-
жмите кнопку фиксирова-
ния шпинделя

(1)

. Чтобы

затянуть быстрозажимную
гайку, поверните шлифо-
вальный круг с усилием
по часовой стрелке.

Должным образом затяну-
тую, исправную быстроза-
жимную гайку можно
открутить поворотом
кольца с накаткой от руки
против часовой стрелки.

Никогда не применяйте
для откручивания закли-
нившей быстрозажим-
ной гайки клещи, обяза-
тельно используйте рож-
ковый ключ под два от-
верстия.

 Накладывайте

рожковый ключ под два

отверстия, как показано на рисунке.

Допустимая шлифовальная оснастка

К применению допускаются все виды шлифовальной
оснастки, указанные в настоящем руководстве по эксплу-
атации.
Допустимое число оборотов [мин

-1

] или окружная ско-

рость [м/с] применяемой шлифовальной оснастки долж-
ны по крайней мере соответствовать данным из следую-
щей таблицы.
Соблюдайте допустимое

число оборотов или окружную

скорость

, указанные на этикетке шлифовальной

оснастки.

макс. [мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

180

230

8

8

22,2

22,2

8500

6500

80

80

180

230

–

–

–

–

8500

6500

80

80

100

30

M 14

8500

45

Удаление пыли и стружки

Пыль некоторых материалов, как напр., красок с со-
держанием свинца, некоторых сортов древесины, мине-
ралов и металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные
пути может вызвать аллергические реакции и/или забо-
левания дыхательных путей оператора или находящегося
вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются
канцерогенными, особенно совместно с присадками для
обработки древесины (хромат, средство для защиты дре-
весины). Материал с содержанием асбеста разрешается
обрабатывать только специалистам.
– По возможности используйте пригодую для материала

систему пылеудаления.

– Хорошо проветривайте рабочее место.
