46

 | Русский

1 609 92A 0ML | (9.4.14)

Bosch Power Tools

Защитный кожух для отрезания



Для резки с помощью отрезных кругов всегда ис-
пользуйте защитный кожух для отрезания 23/32.



Для резки камня обеспечьте достаточный отсос пы-
ли.

Защитный кожух для отрезания

23/32

 монтируется таким

же образом как и защитный кожух для шлифования.

Защитный кожух для отрезания с направляющими са-
лазками

Защитный кожух для отрезания с направляющими салаз-
ками

18

 монтируется так же, как и защитный кожух для

шлифования.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 3.

Привинтите дополнительную рукоятку

3

 справа или слева

от редукторной головки в зависимости от способа работы.

Демпфер вибрации (GWS 24-230 JVX)

Встроенный демпфер снижает возникающую вибрацию.



Не пользуйтесь электроинструментом с поврежден-
ным демпфером вибрации.

Защитный щиток руки



Для работ с резиновой шлифовальной тарелкой 14
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 12.

Закрепляйте защитный щиток

12

 дополнительной рукоят-

кой

3

.

Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

4

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

1

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Быстрозажимная гайка

С помощью быстрозажимной гайки

9

 абразивный инстру-

мент монтируется без специального инструмента.



Быстрозажимную гайку 9 разрешается использо-
вать только для шлифовальных и отрезных кругов.

Применяйте только безупречную, не имеющую повре-
ждений быстрозажимную гайку 9.

При навинчивании следите за тем, чтобы сторона гай-
ки с надписью 9 не была обращена к шлифовальному
кругу; стрелка должна показывать на индексную мет-
ку 33.

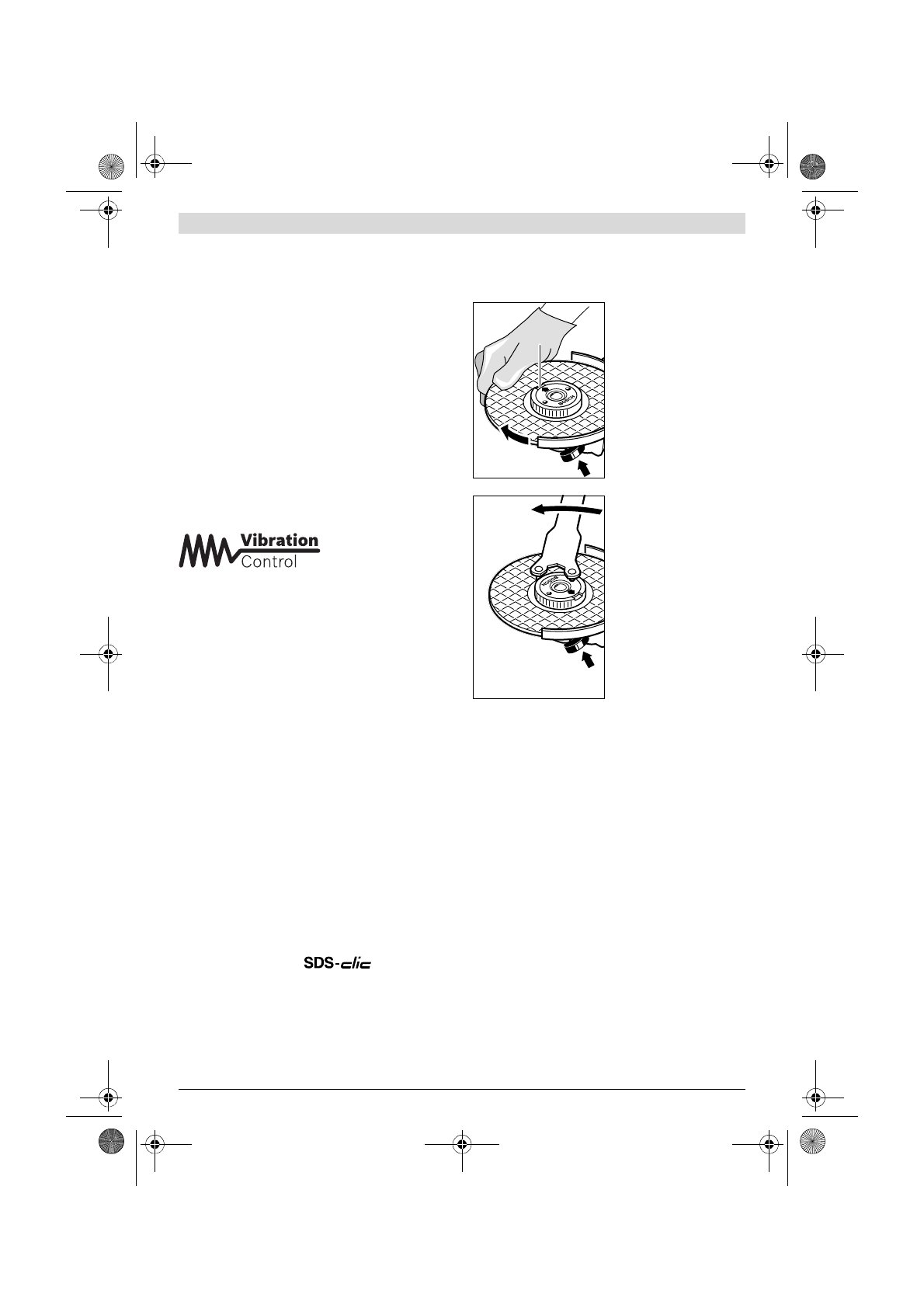

Для фиксирования шлифо-
вального шпинделя нажми-
те кнопку фиксирования
шпинделя

1

. Для затягива-

ния быстрозажимной гайки
поверните шлифовальный
круг с усилием по часовой
стрелке.

Правильно закрепленную,
не имеющую повреждений
быстрозажимную гайку Вы
можете отвернуть, вращая
рукой кольцо с накаткой
против часовой стрелки.

Никогда не отворачивайте
прочно сидящую быстро-
зажимную гайку клеща-
ми, а пользуйтесь ключом
для гаек с двумя торцовы-
ми отверстиями.

 Наклады-

вайте ключ для гаек с двумя
торцовыми отверстиями со-
гласно рисунку.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.

При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).

Последовательность монтажа показана на странице с ил-
люстрациями.

Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку

7

 и затяните ее ключом для круглых га-

ек с 2-мя торцовыми отверстиями, см. раздел «Быстроза-
жимная гайка ».



После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

33
