 Ελληνικά |

121

Bosch Power Tools

1 609 92A 16W | (12.2.15)

Κάλυμμα αναρρόφησης για κοπή με συρόμενο οδηγό

Το κάλυμμα αναρρόφησης για κοπή με συρόμενο οδηγό

21

 συ-

ναρμολογείται όπως ο προφυλακτήρας για λείανση

12

.

Κάλυμμα αναρρόφησης για λείανση

Όταν κατά λείανση παράγεται μόνο ελάχιστη σκόνη, π. χ. όταν
λειαίνετε βερνίκια, χρώματα και πλαστικά υλικά σε συνδυασμό
με ποτηροειδείς δίσκους από σκληρομέταλλο

9

 ή με ελαστικούς

δίσκους λείανσης

17

 με σμυριδόφυλλο

18

, μπορείτε να χρησι-

μοποιήσετε το κάλυμμα αναρρόφησης

7

. Το κάλυμμα αναρρό-

φησης

7

 δεν είναι κατάλληλο για την κατεργασία μετάλλων.

Στο κάλυμμα αναρρόφησης

7

 μπορεί να συνδεθεί ένας κατάλ-

ληλος απορροφητήρας σκόνης της Bosch.

Το κάλυμμα αναρρόφησης

7

 συναρμολογείται όπως ο προφυ-

λακτήρας

12

. Το βούρτσινο στεφάνι μπορεί να αντικατασταθεί.

Πρόσθετη λαβή



Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συ-
ναρμολογημένη την πρόσθετη λαβή 5.

Συναρμολογήστε την πρόσθετη λαβή

5

, ανάλογα με τον εκά-

στοτε τρόπο εργασίας, στη δεξιά ή την αριστερή πλευρά της κε-
φαλής του συμπλέκτη.

Προφυλακτήρας χεριού



Για όλες τις εργασίες με τον ελαστικό δίσκο λείανσης 17
ή με την ποτηροειδή βούρτσα/τη δισκοειδή βούρτσα/το
ριπιδοειδή δίσκο λείανσης πρέπει να χρησιμοποιείτε πά-
ντοτε τον προφυλακτήρα χεριού 16.

Συναρμολογήστε τον προφυλακτήρα χεριού

16

 με την πρόσθε-

τη λαβή

5

.

Συναρμολόγηση των λειαντικών εργαλείων



Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-
γασία στο ηλεκτρικό εργαλείο.



Να μην πιάνετε τους δίσκους λείανσης και κοπής πριν
κρυώσουν.

Κατά την εργασία οι δίσκοι θερμαίνονται υπερ-

βολικά.

Να καθαρίζετε τον άξονα

6

 και όλα τα υπό συναρμολόγηση

εξαρτήματα.

Για να μπορέσετε να σφίξετε και/ή να λύσετε τα λειαντικά εργα-
λεία ακινητοποιήστε τον άξονα πατώντας το πλήκτρο μανδάλω-
σης άξονα

2

.



Να πατάτε το πλήκτρο ακινητοποίησης άξονα μόνο όταν
ο άξονας είναι ακίνητος.

Διαφορετικά μπορεί να υποστεί

ζημιά το ηλεκτρικό εργαλείο.

Δίσκος λείανσης και κοπής

Να λαμβάνετε υπόψη σας τις διαστάσεις των λειαντικών εργα-
λείων. Η διάμετρος της τρύπας πρέπει να ταιριάζει στη φλάντζα
σύσφιξης. Μη χρησιμοποιήσετε προσαρμοστικά ή μειωτήρες.

Όταν χρησιμοποιείτε διαμαντόδισκους κοπής πρέπει να φροντί-
ζετε, το βέλος ένδειξης της φοράς περιστροφής επάνω στο δια-
μαντόδισκο κοπής να ταιριάζει με τη φορά περιστροφής του
ηλεκτρικού εργαλείου (βλέπε το βέλος ένδειξης της φοράς πε-
ριστροφής επάνω στην κεφαλή του συμπλέκτη).

Η σειρά της συναρμολόγησης φαίνεται στη σελίδα γραφικών.

Για να στερεώσετε το δίσκο λείανσης και κοπής βιδώστε πρώτα
το παξιμάδι σύσφιξης

10

 και σφίξτε το με το γαντζόκλειδο, βλέ-

πε κεφάλαιο «Παξιμάδι ταχυσύσφιξης».



Μετά τη συναρμολόγηση του λειαντικού εργαλείου και
πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία να βε-
βαιώνεστε ότι το λειαντικό εργαλείο είναι συναρμολο-
γημένο σωστά και μπορεί να περιστρέφεται ελεύθερα.
Να βεβαιώνεστε επίσης ότι το λειαντικό εργαλείο δεν
αγγίζει τον προφυλακτήρα ή άλλα εξαρτήματα.

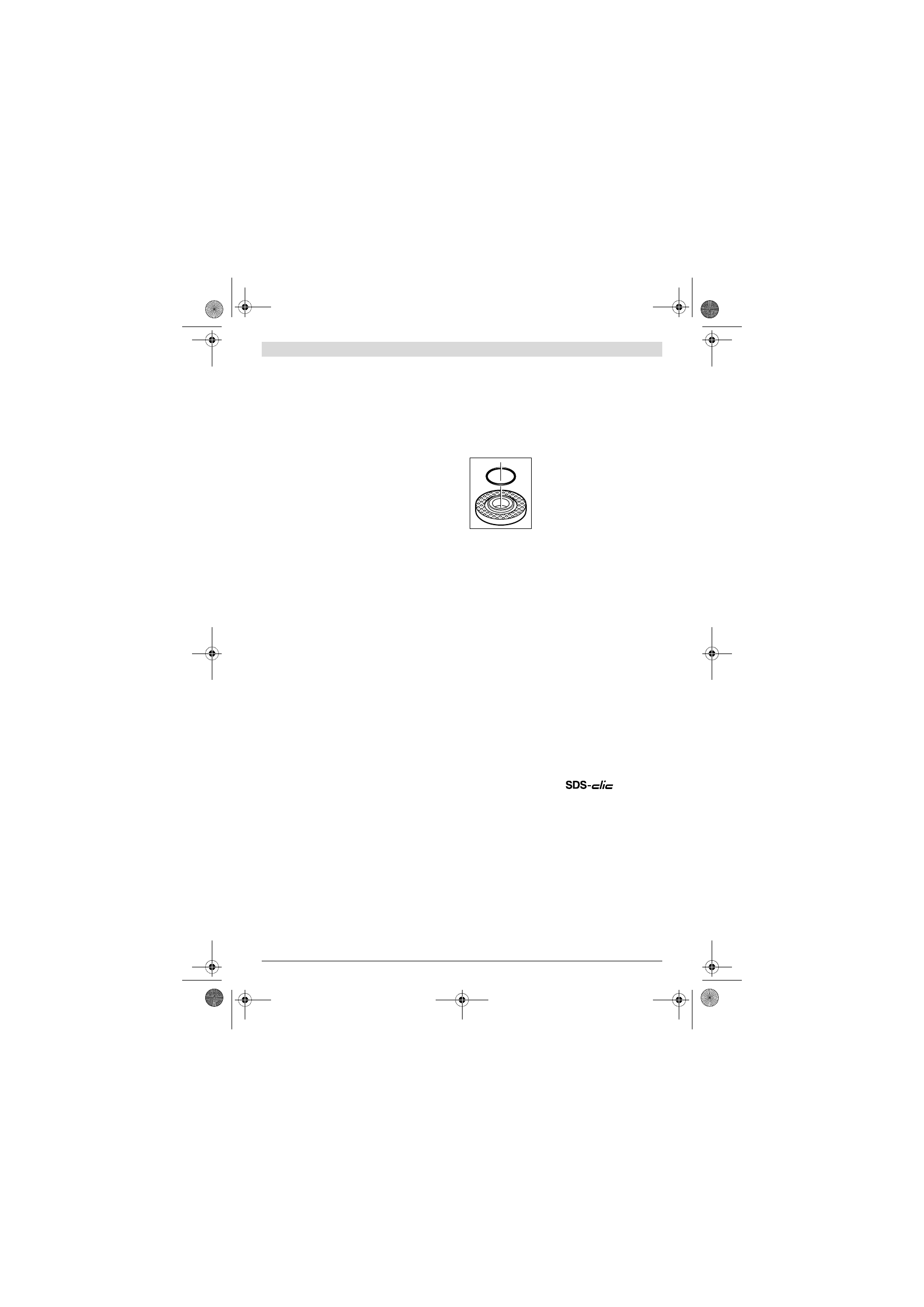

Στο περιλαίμιο που βρίσκεται στη φλά-
ντζα υποδοχής

8

 έχει τοποθετηθεί ένα

πλαστικό εξάρτημα (δακτύλιος O).

Όταν

ο δακτύλιος O λείπει ή όταν είναι χα-
λασμένος,

 τότε, πριν την περεταίρω

χρήση, πρέπει να αντικατασταθεί οπωσ-
δήποτε η φλάντζα υποδοχής

8

.

Ριπιδοειδής δίσκος λείανσης



Για να την εργασία με το ριπιδοειδή δίσκο λείανσης πρέ-
πει να συναρμολογείτε πάντοτε τον προφυλακτήρα χε-
ριού 16.

Ελαστικός δίσκος λείανσης



Για να την εργασία με τον ελαστικό δίσκο λείανσης 17
πρέπει να συναρμολογείτε πάντοτε τον προφυλακτήρα
χεριού 16.

Η σειρά της συναρμολόγησης φαίνεται στη σελίδα γραφικών.

Βιδώστε το στρογγυλό παξιμάδι

19

 και σφίξτε το με το γαντζό-

κλειδο.

Ποτηροειδής βούρτσα/Δισκοειδής βούρτσα



Για την εργασία με την ποτηροειδή ή τη δισκοειδή βούρ-
τσα λείανσης πρέπει να συναρμολογείτε πάντοτε τον
προφυλακτήρα χεριού 16.

Η σειρά της συναρμολόγησης φαίνεται στη σελίδα γραφικών.

Η ποτηροειδής βούρτσα/Η δισκοειδής βούρτσα πρέπει να βι-
δωθεί τόσο βαθειά επάνω στον άξονα, ώστε να ακουμπάει επά-
νω στη φλάντζα του άξονα, στο τέρμα του σπειρώματος του άξο-
να. Σφίξτε καλά την ποτηροειδή βούρτσα/τη δισκοειδή βούρ-
τσα μ’ ένα γερμανικό κλειδί.

Παξιμάδι ταχυσύσφιξης

Για την απλή και άνετη αντικατάσταση του λειαντικού εργαλεί-
ου, χωρίς τη βοήθεια άλλων εργαλείων, μπορείτε, αντί του παξι-
μαδιού σύσφιξης

10

, να χρησιμοποιήσετε το παξιμάδι ταχυσύ-

σφιξης

11

.



Το παξιμάδι ταχυσύσφιξης 11 επιτρέπεται να χρησιμο-
ποιηθεί μόνο για λειαντικούς δίσκους ή για δίσκους κο-
πής.

Να χρησιμοποιείτε πάντοτε άψογα και σώα παξιμάδια ταχυ-
σύσφιξης 11.

Κατά το βίδωμα να προσέχετε, η πλευρά του παξιμαδιού τα-
χυσύσφιξης 11 με την επιγραφή να μη δείχνει προς το λει-
αντικό δίσκο. Το βέλος πρέπει να δείχνει επάνω στον δεί-
κτη 25.
